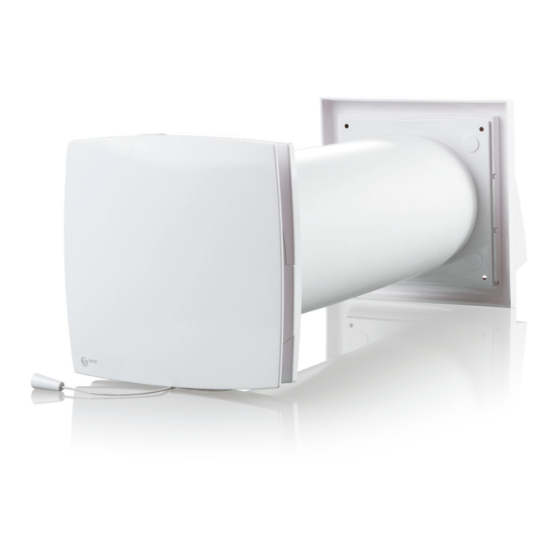

Siku RV 1-35 C Mini Betriebsanleitung
Reversierende einzelraumlüftungsanlage mit energierückgewinnung
Vorschau ausblenden
Andere Handbücher für RV 1-35 C Mini:
- Betriebsanleitung (12 Seiten) ,
- Betriebsanleitung (17 Seiten)
Verwandte Anleitungen für Siku RV 1-35 C Mini
Inhaltszusammenfassung für Siku RV 1-35 C Mini

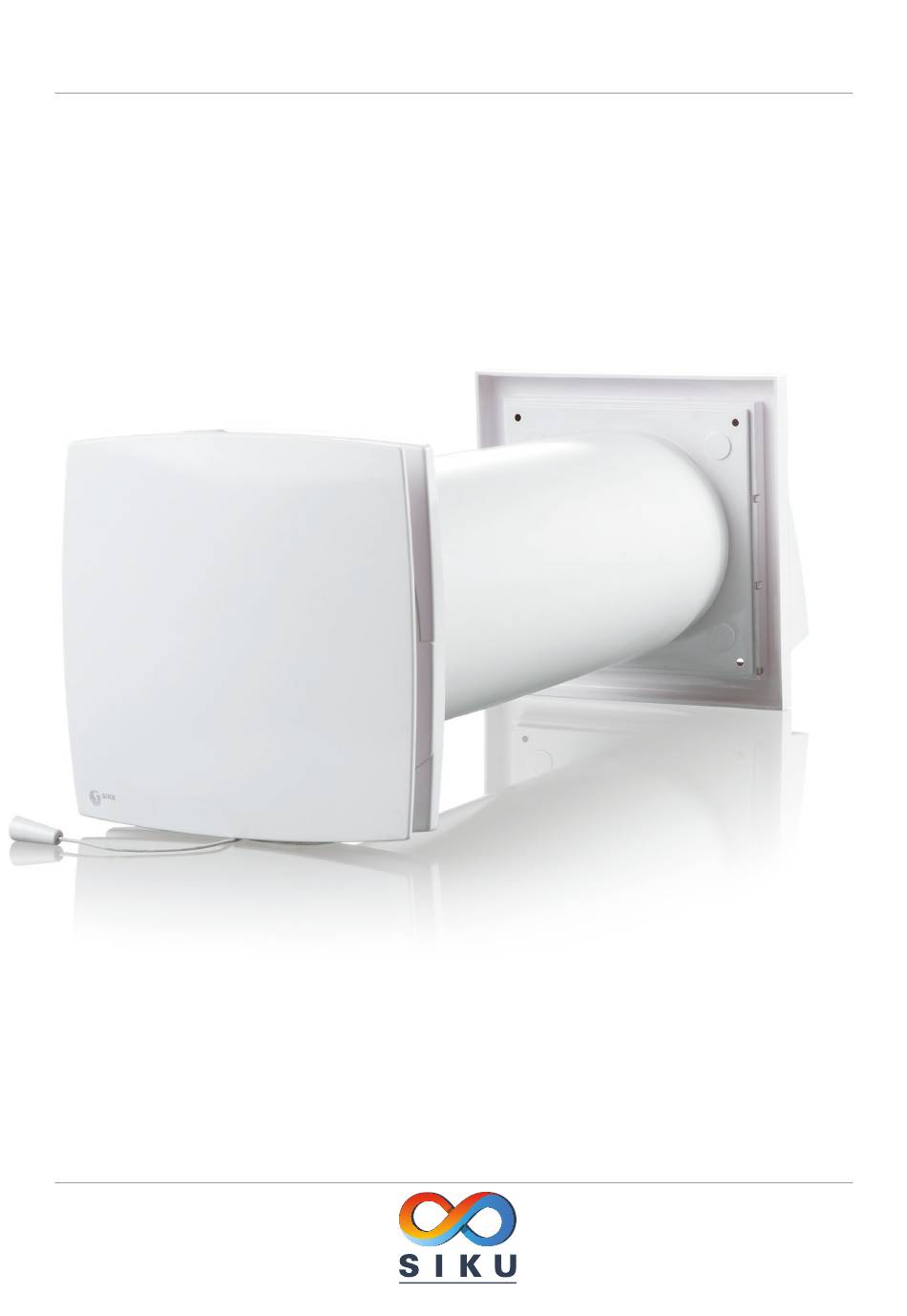

- Seite 1 BETRIEBSANLEITUNG SIKU RV 1-35 C Mini Reversierende Einzelraumlüftungsanlage mit Energierückgewinnung...
-
Seite 2: Inhaltsverzeichnis
Betriebspersonal. Die Betriebsanleitung enthält Informationen zu Verwendungszweck, technischen Daten, Funktionsweise sowie Montage des Geräts SIKU RV 1-35 C Mini und allen seinen Modifikationen. Fach- und Wartungskräfte sollten eine Ausbildung im Bereich Lüftung absolviert haben und müssen die Arbeiten in Übereinstimmung mit den geltenden lokalen Arbeitssicherheitsbestimmungen, Baunormen und Standards durchführen. -
Seite 3: Sicherheitsvorschriften
SIKU RV 1-35 C Mini SICHERHEITSVORSCHRIFTEN • Lesen Sie die vorliegende Betriebsanleitung vor der Montage des Geräts aufmerksam durch! • Bei Montage und Betrieb des Geräts sind die Anforderungen der vorliegenden Betriebsanleitung sowie die länderspezifisch geltenden elektrischen Vorschriften, Gebäude- und Brandschutzstandards genau einzuhalten. - Seite 4 SIKU RV 1-35 C Mini • Die Steuereinrichtungen nie • Das Gerät nicht mit Wasser mit nassen Händen anfassen! reinigen. • Vor Wartungsarbeiten am Gerät • Die elektrischen Teile vor die Hände trocknen. Wassereintritt schützen. • Vor allen Wartungsarbeiten ist •...
-
Seite 5: Verwendungszweck
SIKU RV 1-35 C Mini VERWENDUNGSZWECK Die Lüftungsanlage ist für den kontrollierten Luftwechsel in Wohnungen, Einfamilienhäusern, Cafés, Hotels und anderen Wohn- und Gewerberäumen bestimmt. Die Lüftungsanlage ist mit einem Wärmetauscher zur Frischluft-Erwärmung durch die vorher entzogene Abluftwärme ausgestattet. Die Lüftungsanlage ist für die Unterputzmontage ausgelegt. -
Seite 6: Technische Daten
SIKU RV 1-35 C Mini TECHNISCHE DATEN Die Lüftungsanlage ist in geschlossenen Räumen bei Temperaturen von -15 °C bis +50 °C und bei einer relativen Luftfeuchtigkeit von höchstens 97 % einsetzbar. Die Lüftungsanlage gehört zu den elektrischen Lüftungsanlagen der Klasse II. -
Seite 7: Bauart Und Funktionsweise
SIKU RV 1-35 C Mini BAUART UND FUNKTIONSWEISE Die Lüftungsanlage besteht aus einem Lüftungsrohr, einer Ventilatoreinheit und einer Außenlüftungshaube. Zwei Filter, ein Siku Wärmetauscher, ein Distanzring und zwei Strömungsgleichrichter sind im Lüftungsrohr montiert. Die Filter dienen der Zuluftreinigung und verhindern das Eindringen von Staub sowie Fremdkörpern in den Wärmetauscher und in den Ventilator. -
Seite 8: Montage Und Betriebsvorbereitung
SIKU RV 1-35 C Mini MONTAGE UND BETRIEBSVORBEREITUNG LESEN SIE DIE VORLIEGENDE BETRIEBSANLEITUNG VOR DER MONTAGE DES GERÄTS AUFMERKSAM DURCH! DAS LÜFTUNGSROHR DER INSTALLIERTEN LÜFTUNGSANLAGE DARF NICHT VON GARDINEN, VORHÄNGEN, USW. BLOCKIERT WERDEN, DA DIES DIE LUFTZIRKULATION BEEINTRÄCHTIGT. 1. Für die Montage der Lüftungsanlage eine runde Kernlochbohrung in der Außenwand vorbereiten. Die Größe der Wandöffnung ist unten abgebildet. - Seite 9 SIKU RV 1-35 C Mini 3. Setzen Sie den zusammengestellten Wärmetauscher in das Lüftungsrohr ein. 4. Die Vorderseite der Ventilatoreinheit mit Hilfe eines Schraubenziehers vorsichtig abnehmen. 5. Die Montageplatte befestigen und die Dübelöffnungen mit einem Bleistift oder Marker markieren. Die Öffnungen bohren und Dübel einsetzen. Installieren Sie dann die Montageplatte an der Wand und die Rückseite der Ventilatoreinheit ins Lüftungsrohr.
-
Seite 10: Netzanschluss
SIKU RV 1-35 C Mini NETZANSCHLUSS DAS GERÄT IST VOR ALLEN ARBEITEN VOM STROMNETZ ZU TRENNEN! ELEKTRISCHE ANSCHLÜSSE DÜRFEN NUR VON EINER AUTORISIERTEN FACHKRAFT DURCHGEFÜHRT WERDEN! DIE ELEKTRISCHEN ECKDATEN DES GERÄTS SIND AUF DEM HERSTELLER-ETIKETT ANGEFÜHRT. Der Ventilator ist für den Anschluss an ein Einphasen-Wechselstromnetz mit einer Spannung von 220…240 V 50/60 Hz über ein konfektioniertes Stromkabel mit einem Stecker vorgesehen. -
Seite 11: Wartungshinweise
SIKU RV 1-35 C Mini WARTUNGSHINWEISE DAS GERÄT IST VOR ALLEN ARBEITEN VOM STROMNETZ ZU TRENNEN. Die Wartung der Lüftungsanlage umfasst regelmäßige Reinigung der Geräteoberfläche und Filterersatz oder -reinigung. Um Zugang zur Haupteinheit zu erlangen, gehen Sie wie folgt vor: Entfernen Sie die Abdeckung, indem Sie die Schraube aus der Abdeckung der Ventilatoreinheit lösen. -
Seite 12: Lagerungs- Und Transportvorschriften
SIKU RV 1-35 C Mini STÖRUNGEN UND STÖRUNGSBEHEBUNG Störung Mögliche gründe Abhilfe Überprüfen Sie, ob die Stromversorgung richtig Keine Stromversorgung angeschlossen ist. Beseitigen Sie ansonsten den Der Ventilator startet beim Anschlussfehler. Anschalten der Lüftungsanlage Schalten Sie den Ventilator aus. Beseitigen Sie die nicht. -
Seite 13: Herstellergarantie
SIKU RV 1-35 C Mini HERSTELLERGARANTIE Das Produkt entspricht den Europäischen Normen und Standards, den Richtlinien über Niederspannung und elektromagnetische Verträglichkeit. Hiermit erklären wir, dass das Produkt mit den maßgeblichen Anforderungen aus Richtlinie 2014/30/EU über elektromagnetische Verträglichkeit, Niederspannungsrichtlinie 2014/35/EU und Richtlinie 93/68/EWG über CE-Kennzeichnung übereinstimmt. - Seite 14 SIKU RV 1-35 C Mini www.siku.cc...
-
Seite 15: Abnahmeprotokoll
Gerät mit sämtlichem Zubehör mit einer Betriebsanleitung erhalten. Die Garantiebedingungen sind verständlich und akzeptiert. Unterschrift des Käufers Stempel des Händlers MONTAGEPROTOKOLL Das Gerät SIKU RV 1-35 C Mini ist montiert und an das Stromnetz gemäß den Anforderungen dieser Betriebsanleitung angeschlossen. Firmenname Anschrift Telefon... - Seite 16 Druckfehler, Irrtümer und technische SIKU VertriebsgmbH Tel.: +43 2262 61 521 Änderungen vorbehalten. Bundesstraße 5 Fax: +43 2262 61 520 www.siku.cc 2102 Bisamberg www.siku.cc SIKU132DE-06 Austria office@siku.cc...
