KA630F/00/a2/07.05

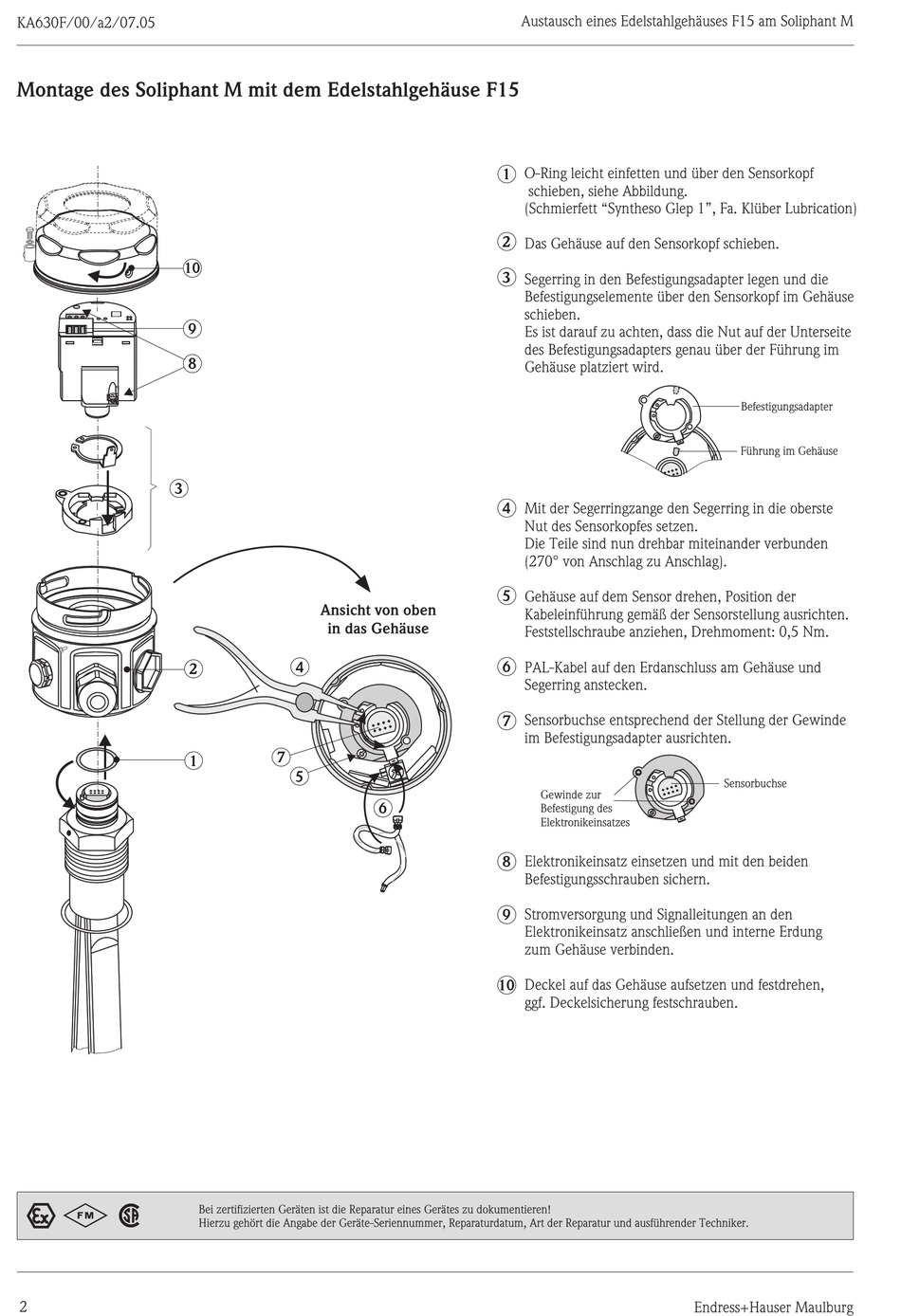

Montage des Soliphant M mit dem Edelstahlgehäuse F15
10
3
0
2
1
2
9
8
Ansicht von oben
in das Gehäuse
4
2
7
1
5
Bei zertifizierten Geräten ist die Reparatur eines Gerätes zu dokumentieren!
Hierzu gehört die Angabe der Geräte-Seriennummer, Reparaturdatum, Art der Reparatur und ausführender Techniker.
Austausch eines Edelstahlgehäuses F15 am Soliphant M
O-Ring leicht einfetten und über den Sensorkopf
1
schieben, siehe Abbildung.
(Schmierfett "Syntheso Glep 1", Fa. Klüber Lubrication)
2
Das Gehäuse auf den Sensorkopf schieben.
3
Segerring in den Befestigungsadapter legen und die
Befestigungselemente über den Sensorkopf im Gehäuse
schieben.
Es ist darauf zu achten, dass die Nut auf der Unterseite
des Befestigungsadapters genau über der Führung im
Gehäuse platziert wird.
4
Mit der Segerringzange den Segerring in die oberste
Nut des Sensorkopfes setzen.
Die Teile sind nun drehbar miteinander verbunden
(270° von Anschlag zu Anschlag).
5
Gehäuse auf dem Sensor drehen, Position der
Kabeleinführung gemäß der Sensorstellung ausrichten.
Feststellschraube anziehen, Drehmoment: 0,5 Nm.
6
PAL-Kabel auf den Erdanschluss am Gehäuse und
Segerring anstecken.
Sensorbuchse entsprechend der Stellung der Gewinde
7
im Befestigungsadapter ausrichten.
Gewinde zur
6
Befestigung des
Elektronikeinsatzes
Elektronikeinsatz einsetzen und mit den beiden
8
Befestigungsschrauben sichern.
Stromversorgung und Signalleitungen an den
9
Elektronikeinsatz anschließen und interne Erdung
zum Gehäuse verbinden.
Deckel auf das Gehäuse aufsetzen und festdrehen,
10
ggf. Deckelsicherung festschrauben.
Befestigungsadapter
Führung im Gehäuse
Sensorbuchse
Endress+Hauser Maulburg
