- Seite 1 (Original) SM-100 ~230 V - 50 Hz Bandschleifmaschine Art.-Nr. 9 8070 000 Friedr. Dick GmbH & Co. KG · Postfach 1173 · 73777 Deizisau · GERMANY · Tel.: +49 (0)7153-817-0 · Fax: +49 (0)7153-817-218/-219 · Web: www.dick.de · Mail: mail@dick.de...
-
Seite 2: Hersteller Und Kundendienstadresse
© 2012 Firma Friedr. Dick GmbH & Co. KG. Diese Betriebsanleitung ist urheberrechtlich geschützt; alle üblichen Rechte vorbehalten. Vervielfältigung dieser Betriebsanleitung, auch auszugsweise, ist nur mit Ge- nehmigung der Firma Friedr. Dick GmbH & Co. KG gestattet. Zuwiderhandlun- gen verpflichten zu Schadenersatz und können strafrechtliche Folgen haben. -
Seite 3: Inhaltsverzeichnis
Schleifzonen..................26 8.2 Werkstücke polieren................29 9. Wartung und Pflege................... 30 9.1 Bandschleifmaschine reinigen............. 30 9.2 Schleifband wechseln................30 9.3 Polierscheibe wechseln............... 32 10. Ersatzteile....................34 10.1 Ersatzteilzeichnung ................34 10.2 Ersatzteile bestellen ................35 11. EG-Konformitätserklärung ............... 36 Bandschleifmaschine SM-100... -
Seite 4: Benutzerhinweise
Die technischen Informationen und Bedienungshinweise in dieser Betriebsanleitung entsprechen dem letzten Stand bei Auslieferung der Bandschleifmaschine. Konstruktive Weiterentwicklungen und Änderungen bleiben der Firma Friedr. Dick GmbH & Co. KG vorbe- halten. Alle Richtungsangaben sind bezogen auf den Blickwinkel des Bedieners. -
Seite 5: Aufzählungen
Dieses Symbol kennzeichnet einen Warnhinweis, der unbedingt beachtet werden muss. • Mehr zur Bedeutung der Warnhinweise im Kapitel Sicherheit. GEBOT Diese Symbol kennzeichnet Handlungsanweisungen, die aus Sicherheitsgründen eingehalten werden müssen. HINWEIS, TIPP Dieses Symbol kennzeichnet allgemeine Hinweise, die Anwen- dungstipps und nützliche Informationen enthalten. Bandschleifmaschine SM-100... -
Seite 6: Lieferumfang
Vor der Rücksendung der Ware auf die Antwort des Herstellers warten, um die nötigen Schritte einleiten zu können. Die Firma Friedr. Dick GmbH & Co. KG übernimmt keine Trans- portkosten für Rücksendungen, die nicht angewiesen wurden. Den Originalkarton für eventuell nötige Rücksendungen aufbe- wahren, damit keineTransportschäden bei der Rücksendung ent-... -
Seite 7: Produkthaftung
Genehmigung der Firma. Für Mängel oder Schäden, die durch fehlerhafte Montage bzw. unsachgemäße Handhabung entstanden sind, übernimmt die Firma Friedr. Dick GmbH & Co. KG keine Haftung. Weitere Angaben zur Gewährleistung entnehmen Sie bitte den all- gemeinen Verkaufs-, Liefer- und Zahlungsbedingungen. -
Seite 8: Sicherheit
VORSICHT Möglicherweise gefährliche Situation • Leichte Verletzungen können die Folge sein. Bestimmungsgemäße Verwendung Die Bandschleifmaschine SM-100 ist ausschließlich für den gewerblichen Gebrauch konzipiert. Die Bandschleifmaschine SM-100 kann zum handgeführten Trockenschleifen und Polieren von gereinigten Handmessern und Schneidwerkzeugen verwendet werden. Jegliche andere oder darüber hinausgehende Verwendung gilt als nicht bestimmungsgemäß. -
Seite 9: Allgemeine Sicherheitshinweise
Einsatz in trockenen Räumen bei Temperaturen zwischen +3 und +30 °C. Es dürfen ausschließlich Original-Ersatzteile und Zubehör der Firma Friedr. Dick GmbH & Co. KG verwendet werden. Für Schäden, die aus nicht bestimmungsgemäßer Verwendung resultieren, haftet der Betreiber. - Seite 10 Die Bandschleifmaschine nicht in feuchter oder nasser Umgebung einsetzen. • Für gute Beleuchtung sorgen. • Die Bandschleifmaschine nicht in der Nähe von brennbaren Flüssigkeiten oder Gasen benutzen. Vor jedem Transport die Bandschleifmaschine ausschalten und den Netzstecker aus der Steckdose ziehen. Bandschleifmaschine SM-100...
-
Seite 11: Hinweisschilder An Der Bandschleifmaschine
Hinweisschilder an der Bandschleifmaschine Bild 5.1 – Hinweise an der Bandschleifmaschine [1] Beim Arbeiten mit der Bandschleifmaschine Gehörschutz und Schutzbrille tragen [2] Achtung Stromschlag [3] Netzstecker aus der Steckdose ziehen [4] Vor der Inbetriebnahme Betriebsanleitung lesen [5] Typenschild Bandschleifmaschine SM-100... -
Seite 12: Abdeckungen
[6] Drehrichtungsangabe an Polierscheibe und Schleifarm Abdeckungen WARNUNG Verletzungsgefahr durch fehlende Abdeckungen Die Bandschleifmaschine darf erst in Betrieb genommen wer- den, wenn alle Abdeckungen und Schutzbleche an der Polier- scheibe und am Schleifarm (Bild 6.2 – Aufbau und Funktion) voll funktionsfähig sind. Bandschleifmaschine SM-100... -
Seite 13: Aufbau Und Funktion
Breite: 450 mm Höhe: 325 mm Gewicht: 13,7 kg Emissionsschalldruckpegel Schallemission nach EN 11201 beim Schleifen von Ausbeinmessern. Emissionsschalldruckpegel L 76 dB (A) Unsicherheit KpA: 3 dB (A) Emissionsschalldruckpegel L 89 dB (A) Unsicherheit KpA: 3 dB (A) Bandschleifmaschine SM-100... -
Seite 14: Aufbau

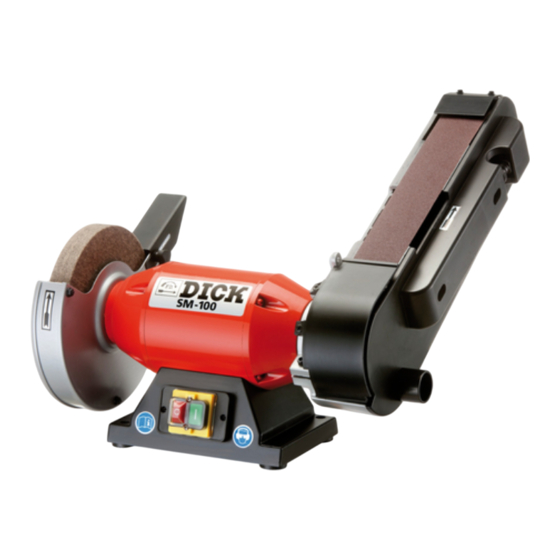

Aufbau und Funktion Aufbau Bild 6.1 – Aufbau der Bandschleifmaschine [1] Schleifarm [2] Schleifband [3] Drehrichtung des Schleifbands [4] Antriebsmotor [5] Schalter [6] Sockel [7] Maschinenfüße [8] Polierstation [9] Polierscheibe [10] Drehrichtung der Polierscheibe [11] Stützfuß Bandschleifmaschine SM-100... -
Seite 15: Funktion
[10] und das Schleifband [3] sind an der Bandschleifma- schine gekennzeichnet. Abdeckungen Bild 6.2 – Gefahrenbereiche abdecken [1] Prallblech [2] linke Seitenwand des Schleifarms [3] rechte Seitenwand des Schleifarms [4] vordere Abdeckung des Schleifbandes [5] linke Seitenwand der Polierscheibe [6] Deckel der Polierscheibe Bandschleifmaschine SM-100... -
Seite 16: Inbetriebnahme
Verletzungsgefahr bei Körperhaltung, in der das Gleichge- wicht nicht gehalten werden kann • Die Höhe des Unterbaus an die Personengröße des Bedie- ners anpassen, damit das Arbeiten in aufrechter Körperhal- tung mit sicherem Stand, in dem jederzeit das Gleichgewicht gehalten werden kann, möglich ist. Bandschleifmaschine SM-100... -
Seite 17: Bandschleifmaschine Montieren
Inbetriebnahme Bandschleifmaschine montieren Bild 7.1 – Montage [1] Montagebohrungen Die Bandschleifmaschine wird über die Montagebohrungen [1] am Untergrund festmontiert. Bandschleifmaschine einstellen ACHTUNG Verletzungsgefahr durch drehende Maschinenteile • Vor allen Einstellarbeiten Netzstecker aus der Steckdose zie- hen. Bandschleifmaschine SM-100... -
Seite 18: Prallblech Einstellen
Den Abstand [2] zwischen dem Prallblech [3] und der Polier- scheibe [1] auf 2 mm einstellen. • Den Abstand über die Kreuzgriffschraube [4] einstellen. Schleifarmwinkel einstellen Vor dem Arbeiten mit der Bandschleifmaschine kann der Winkel des Schleifarms angepasst werden. Zum Einstellen wie folgend beschrieben vorgehen: Bandschleifmaschine SM-100... -
Seite 19: Stützfuß Montieren
Inbetriebnahme Bild 7.3 – Schleifarmwinkel einstellen [1] Einstellschraube 1 Einstellschraube [1] lösen, 2 Schleifarm in die gewünschte Position bringen, 3 Einstellschraube [1] festschrauben. Stützfuß montieren Bild 7.4 – Stützfuß montieren [1] Schrauben [2] Stützfuß [3] Schraube [4] Halteelement Bandschleifmaschine SM-100... -
Seite 20: Bandlauf Einstellen
SCHÄDEN AN DER BANDSCHLEIFMASCHINE DURCH SCHRÄG LAUFENDES SCHLEIFBAND! Ein schräg laufendes Band beschädigt das Gehäuse. • Vor dem Einschalten der Bandschleifmaschine den Lauf des Schleifbandes kontrollieren. Zum Einstellen wie folgend beschrieben vorgehen: Bild 7.5 – Schleifarm [1] rechte Seitenwand [2] Befestigungsschrauben Bandschleifmaschine SM-100... -
Seite 21: Bedienelemente An Der Bandschleifmaschine
Umlenkrolle läuft. 5 Seitenwand wieder festschrauben. 6 Ggf. bei laufendem Motor nachjustieren. Bedienelemente an der Bandschleifmaschine Bild 7.7 – Schalter [1] Schalter zum Ausschalten (rot, 0) [2] Schalter zum Einschalten (grün, I) Bandschleifmaschine SM-100... -
Seite 22: Bandschleifmaschine Einschalten
Vor dem Beginn der Arbeiten an der Bandschleifmaschine für einen sicheren Stand, in dem ohne Mühe das Gleichgewicht gehalten werden kann, sorgen. • Beim Schleifen und Polieren, den Blick nicht von der Band- schleifmaschine und dem Werkstück abwenden. Bandschleifmaschine SM-100... -
Seite 23: Geeignete Schutzkleidung Tragen
Für gute Beleuchtung sorgen, • eng anliegende Kleidung tragen, • keinen Schmuck tragen, • bei langen Haaren ein Haarnetz tragen, • Schutzbrille tragen, • Gehörschutz tragen, • geeignete Schutzhandschuhe tragen, • drehende Maschinenteile nicht mit stoffbedeckten Körpertei- len berühren. Bandschleifmaschine SM-100... -
Seite 24: Bandschleifmaschine Ausschalten
Verbindung zwischen Stecker und Kabel beschä- digt werden und somit eine erhebliche Gefahrenstelle darstellen. • Beim Trennen der Stromverbindung den Stecker festhalten und aus der Steckdose ziehen. 3 Netzstecker aus der Steckdose ziehen. 4 Bandschleifmaschine reinigen. Bandschleifmaschine SM-100... - Seite 25 Gefahr, dass die Bandschleifmaschine unbefugt oder unbedacht eingeschaltet wird. • Bandschleifmaschine nach Abschluss der Schleifarbeiten nie unbeaufsichtigt stehen lassen, bevor der Netzstecker her- ausgezogen wurde. • Bandschleifmaschine an einem sicheren Ort, an dem Unbe- fugte keinen Zutritt haben, aufbewahren. Bandschleifmaschine SM-100...
-
Seite 26: Werkstücke Bearbeiten
[2] Schleifen am freien Band für balligen Schliff HINWEIS Verschmutzte Messer können das Schleifband und die Polierscheibe zerstören. Bei Langzeitgebrauch können sich die Oberflächen erhitzen. • Nur saubere Messer bearbeiten. • Die Bandschleifmaschine nach maximal 30 Minuten aus- schalten. Bandschleifmaschine SM-100... - Seite 27 Werkstücke bearbeiten Bild 8.2 – Messer schleifen [1] Messerschneide [2] Drehrichtung der Schleifmittel [3] rechtwinklige Ausrichtung von Messer zu Schleifband Bild 8.2 – Messer schleifen [4] Messerklinge [5] Anlegewinkel für die Messerklinge (15°) Bandschleifmaschine SM-100...
- Seite 28 Eine zu stark erhitzte Schneide kann ausglühen (Härteverlust) und Spannungsrisse bekommen. • Nach mehreren Schleifgängen das Werkstück in einem Was- serbad kühlen. HINWEIS Wenn die Schneide durch häufiges Schleifen dicker geworden ist, kann die Schneidendicke durch Schleifen der Flachseiten wieder reduziert werden. Bandschleifmaschine SM-100...
-
Seite 29: Werkstücke Polieren
2 Messer schräg zur Laufrichtung anlegen, 3 Messer an die Polierscheibe stumpfer als beim Schleifen anlegen, 4 Messer solange schleifen, bis der Grat vollständig entfernt ist und die Oberfläche die gewünschte Politur erreicht hat. 5 Beide Klingenseiten abwechselnd polieren. Bandschleifmaschine SM-100... -
Seite 30: Wartung Und Pflege
Ersatzteile • Vor allen Instandhaltungs- oder Reparaturarbeiten an der Bandschleifmaschine den Netzstecker ziehen. • Ausschließlich Original-Ersatzteile der Firma Friedr. Dick GmbH & Co. KG verwenden. WARNUNG Verletzungsgefahr durch unsachgemäße Reparaturarbeiten • Alle Reparaturen an Elektrobauteilen dürfen nur ausgebildete Elektrofachkräfte durchführen. - Seite 31 Wartung und Pflege Bild 9.1 – Schleifarm [1] rechte Seitenwand [2] Befestigungsschrauben Bild 9.1 – Schleifarm [3] Schleifband [4] Spannhebel [5] Richtung: Spannhebel entspannen [6] Drehrichtungsangabe auf Schleifband Bandschleifmaschine SM-100...
-
Seite 32: Polierscheibe Wechseln
Polierscheibe wechseln Die Polierscheibe muss gewechselt werden, wenn sie bis unter- halb des Arbeitsbereichs abgenutzt ist. Zum Austausch wie folgend beschrieben vorgehen: Bild 9.2 – Polierscheibe [1] Befestigungsschrauben für Deckel [2] Deckel [3] Befestigungsmutter [4] Flanschdeckel [5] Polierscheibe Bandschleifmaschine SM-100... - Seite 33 3 Befestigungsmutter [3] des Flanschdeckels [4] lösen, 4 Flanschdeckel [4] abnehmen, 5 Polierscheibe [5] tauschen, 6 Montage der Einzelteile in umgekehrter Reihenfolge. Nach allen Reparaturen und Wartungsarbeiten die vollständige und richtige Montage aller demontierten Teile, insbesondere der Abdeckungen, überprüfen. Bandschleifmaschine SM-100...
-
Seite 34: Ersatzteile
9 8079 3653 1 Stück Kondensator 10µF 9 8079 3652 1 Stück Schleifarm komplett 9 8079 3651 1 Stück Betriebsanleitung SM-100 - 230V D/GB/F/I/ E/RUS 9 8079 3649 1 Stück Polierpaste 9 8079 3648 1 Stück Polierscheibe ø200 9 8079 3647 10 Stück... -
Seite 35: Ersatzteile Bestellen
3 Benennung 4 Maschinentyp, Maschinen-Artikelnummer, Seriennummer, Baujahr (siehe Typenschild auf Maschinenrückseite). Ihre Ersatzteilbestellung richten Sie bitte an Ihren Fachhändler oder: Friedr. Dick GmbH & Co. KG Postfach 1173 73777 Deizisau GERMANY Tel.: (49) (0)7153 817-0 Fax: (+49) (0)7153 817-218 oder -219 Mail: mail@dick.de... -
Seite 36: Eg-Konformitätserklärung
• EN 61000-3-2:2006+A1:2009+A2:2009, • EN 61000-3-3:2013, • EN 50581:2012, • EN 55014-1:2006+A1:2009+A2:2011, • EN 55014-2:1997+A1:2001+A2:2008+AC:1997. Die bevollmächtigte Person zum Zusammenstellen der techni- schen Unterlagen bei der Firma Friedr. Dick GmbH & Co. KG ist Herr Wilhelm Leuze, Geschäftsführer. Bandschleifmaschine SM-100...
