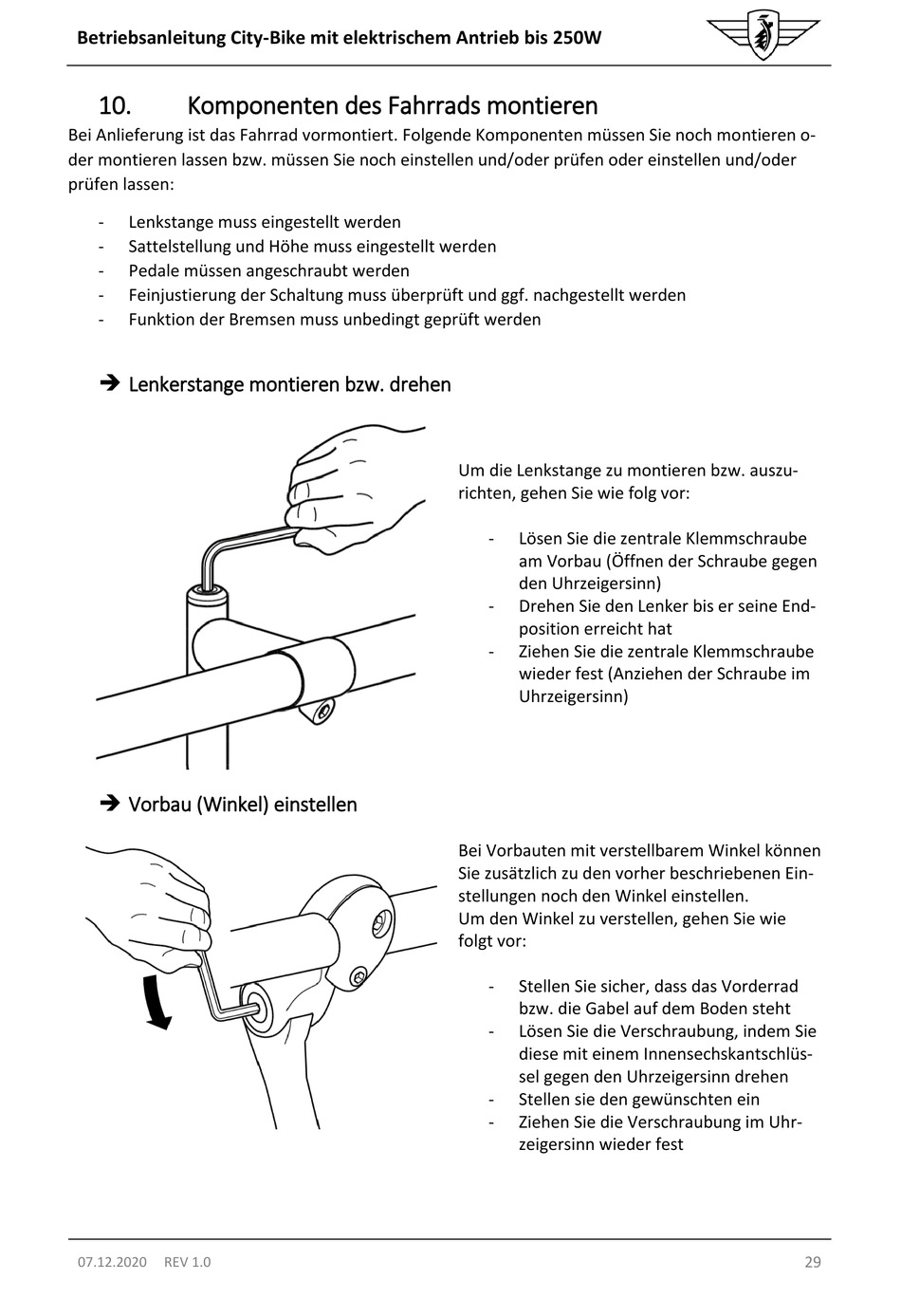

Betriebsanleitung City-Bike mit elektrischem Antrieb bis 250W
10.
Komponenten des Fahrrads montieren
Bei Anlieferung ist das Fahrrad vormontiert. Folgende Komponenten müssen Sie noch montieren o-
der montieren lassen bzw. müssen Sie noch einstellen und/oder prüfen oder einstellen und/oder
prüfen lassen:
-
Lenkstange muss eingestellt werden
-
Sattelstellung und Höhe muss eingestellt werden
-
Pedale müssen angeschraubt werden
-
Feinjustierung der Schaltung muss überprüft und ggf. nachgestellt werden
-
Funktion der Bremsen muss unbedingt geprüft werden
Lenkerstange montieren bzw. drehen
Vorbau (Winkel) einstellen
07.12.2020
REV 1.0
Um die Lenkstange zu montieren bzw. auszu-
richten, gehen Sie wie folg vor:
-
Lösen Sie die zentrale Klemmschraube
am Vorbau (Öffnen der Schraube gegen
den Uhrzeigersinn)
-
Drehen Sie den Lenker bis er seine End-
position erreicht hat
-
Ziehen Sie die zentrale Klemmschraube
wieder fest (Anziehen der Schraube im
Uhrzeigersinn)
Bei Vorbauten mit verstellbarem Winkel können
Sie zusätzlich zu den vorher beschriebenen Ein-
stellungen noch den Winkel einstellen.
Um den Winkel zu verstellen, gehen Sie wie
folgt vor:
-
Stellen Sie sicher, dass das Vorderrad
bzw. die Gabel auf dem Boden steht
-
Lösen Sie die Verschraubung, indem Sie
diese mit einem Innensechskantschlüs-
sel gegen den Uhrzeigersinn drehen
-
Stellen sie den gewünschten ein
-
Ziehen Sie die Verschraubung im Uhr-
zeigersinn wieder fest
29
