Gerät Demontieren - Belden Hirschmann BRS20 Anwenderhandbuch

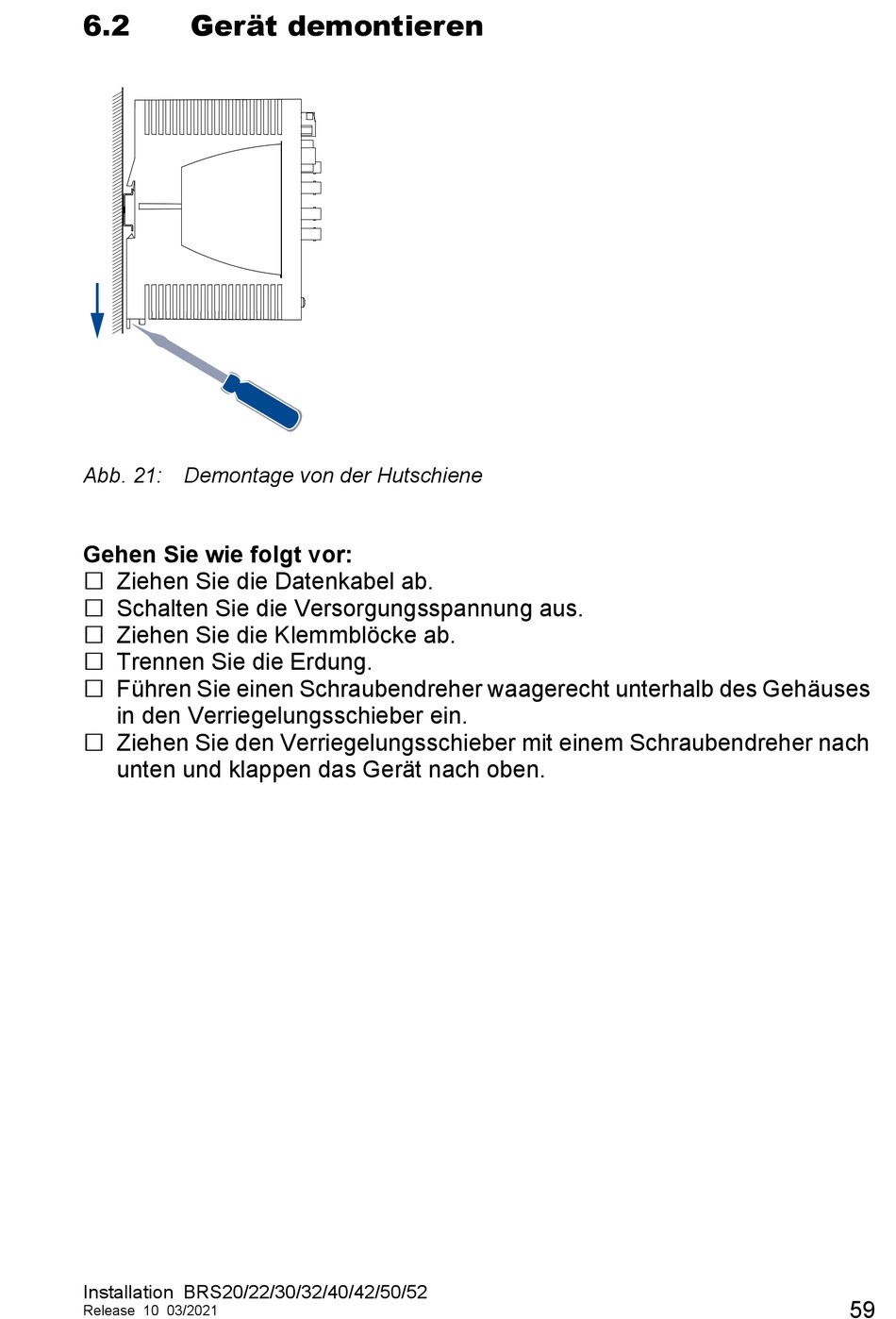

6.2 Gerät demontieren
Abb. 21: Demontage von der Hutschiene
Gehen Sie wie folgt vor:
 Ziehen Sie die Datenkabel ab.
 Schalten Sie die Versorgungsspannung aus.
 Ziehen Sie die Klemmblöcke ab.
 Trennen Sie die Erdung.
 Führen Sie einen Schraubendreher waagerecht unterhalb des Gehäuses
in den Verriegelungsschieber ein.
 Ziehen Sie den Verriegelungsschieber mit einem Schraubendreher nach
unten und klappen das Gerät nach oben.
Installation BRS20/22/30/32/40/42/50/52
Release 10 03/2021
59
