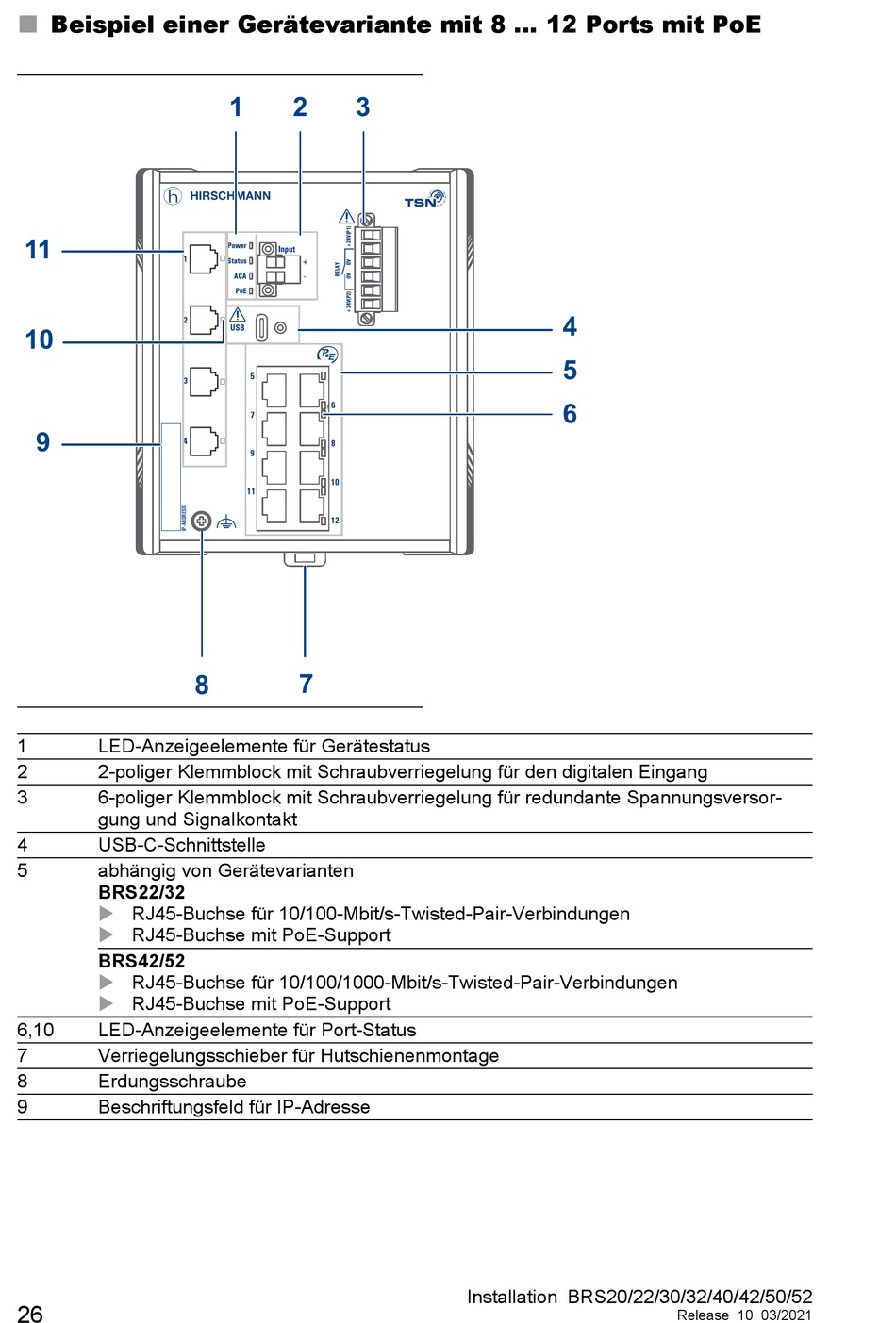

Beispiel einer Gerätevariante mit 8 ... 12 Ports mit PoE

x y
11
1
2
10
3
9
4
1 LED-Anzeigeelemente für Gerätestatus
2 2-poliger Klemmblock mit Schraubverriegelung für den digitalen Eingang
3 6-poliger Klemmblock mit Schraubverriegelung für redundante Spannungsversor-
gung und Signalkontakt
4 USB-C-Schnittstelle
5 abhängig von Gerätevarianten
BRS22/32
 RJ45-Buchse für 10/100-Mbit/s-Twisted-Pair-Verbindungen

RJ45-Buchse mit PoE-Support
BRS42/52

RJ45-Buchse für 10/100/1000-Mbit/s-Twisted-Pair-Verbindungen

RJ45-Buchse mit PoE-Support
6,10 LED-Anzeigeelemente für Port-Status
7 Verriegelungsschieber für Hutschienenmontage
8 Erdungsschraube
9 Beschriftungsfeld für IP-Adresse
26
1 2 3
z
Power
Input
Status +
ACA
-
PoE
z
USB
5
6
7
8
9
10
11
12
7
8
4
5
6
Installation BRS20/22/30/32/40/42/50/52
Release 10 03/2021
