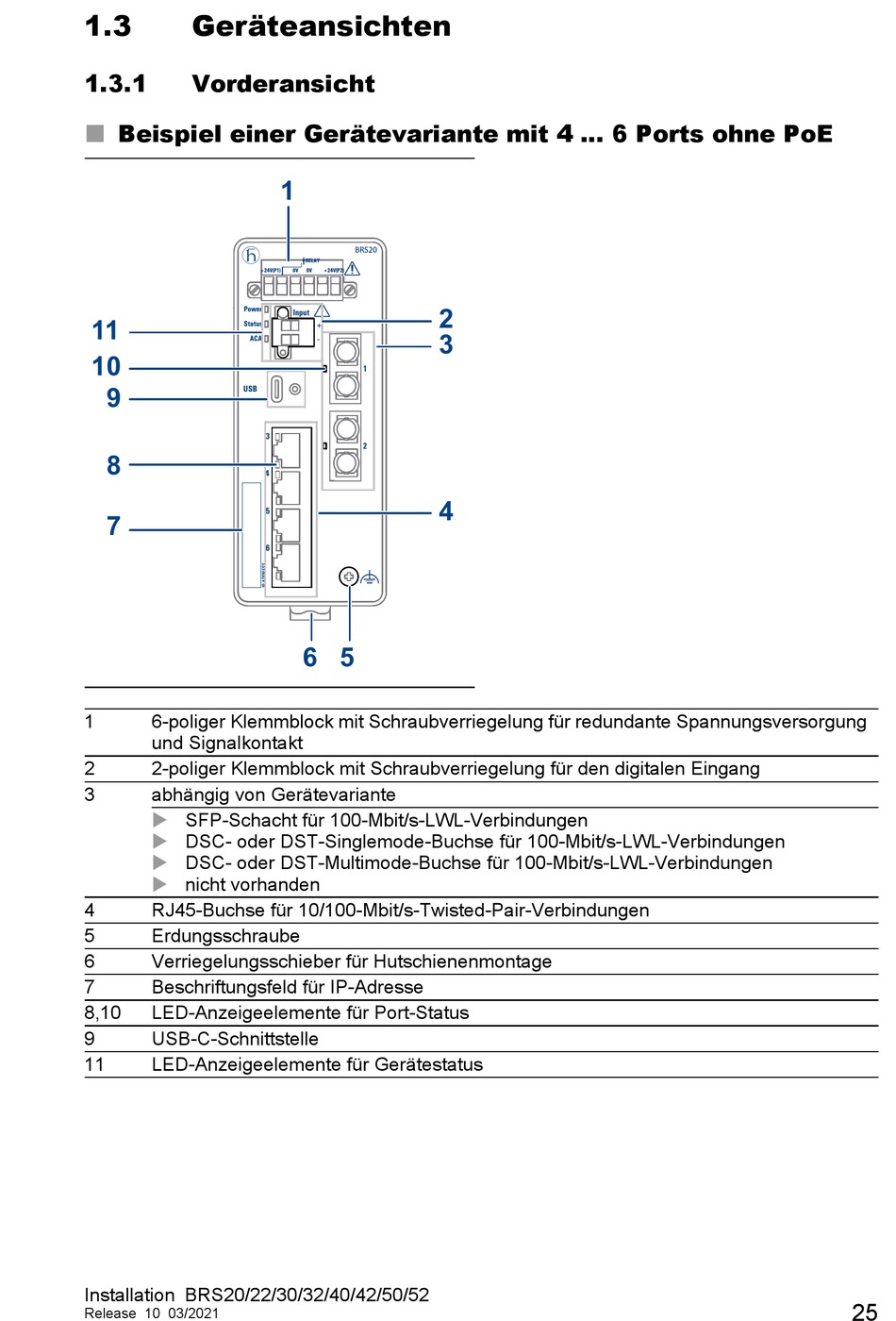

1.3
Geräteansichten
1.3.1
Vorderansicht
Beispiel einer Gerätevariante mit 4 ... 6 Ports ohne PoE
x
Power
Status
11
ACA
10
USB
9
8
7
1
6-poliger Klemmblock mit Schraubverriegelung für redundante Spannungsversorgung
und Signalkontakt
2
2-poliger Klemmblock mit Schraubverriegelung für den digitalen Eingang
3
abhängig von Gerätevariante
SFP-Schacht für 100-Mbit/s-LWL-Verbindungen
DSC- oder DST-Singlemode-Buchse für 100-Mbit/s-LWL-Verbindungen
DSC- oder DST-Multimode-Buchse für 100-Mbit/s-LWL-Verbindungen
nicht vorhanden
4
RJ45-Buchse für 10/100-Mbit/s-Twisted-Pair-Verbindungen
5
Erdungsschraube
6
Verriegelungsschieber für Hutschienenmontage
7
Beschriftungsfeld für IP-Adresse
8,10
LED-Anzeigeelemente für Port-Status
9
USB-C-Schnittstelle
11
LED-Anzeigeelemente für Gerätestatus
Installation BRS20/22/30/32/40/42/50/52
Release 10 03/2021
1
BRS20
RELAY
z
+24V(P1)
0V
0V
+24V(P2)
z
Input
+
-
1
3
2
4
5
6
6
5
2
3
4
25
