2.4.3

Digitaler Eingang (optional)

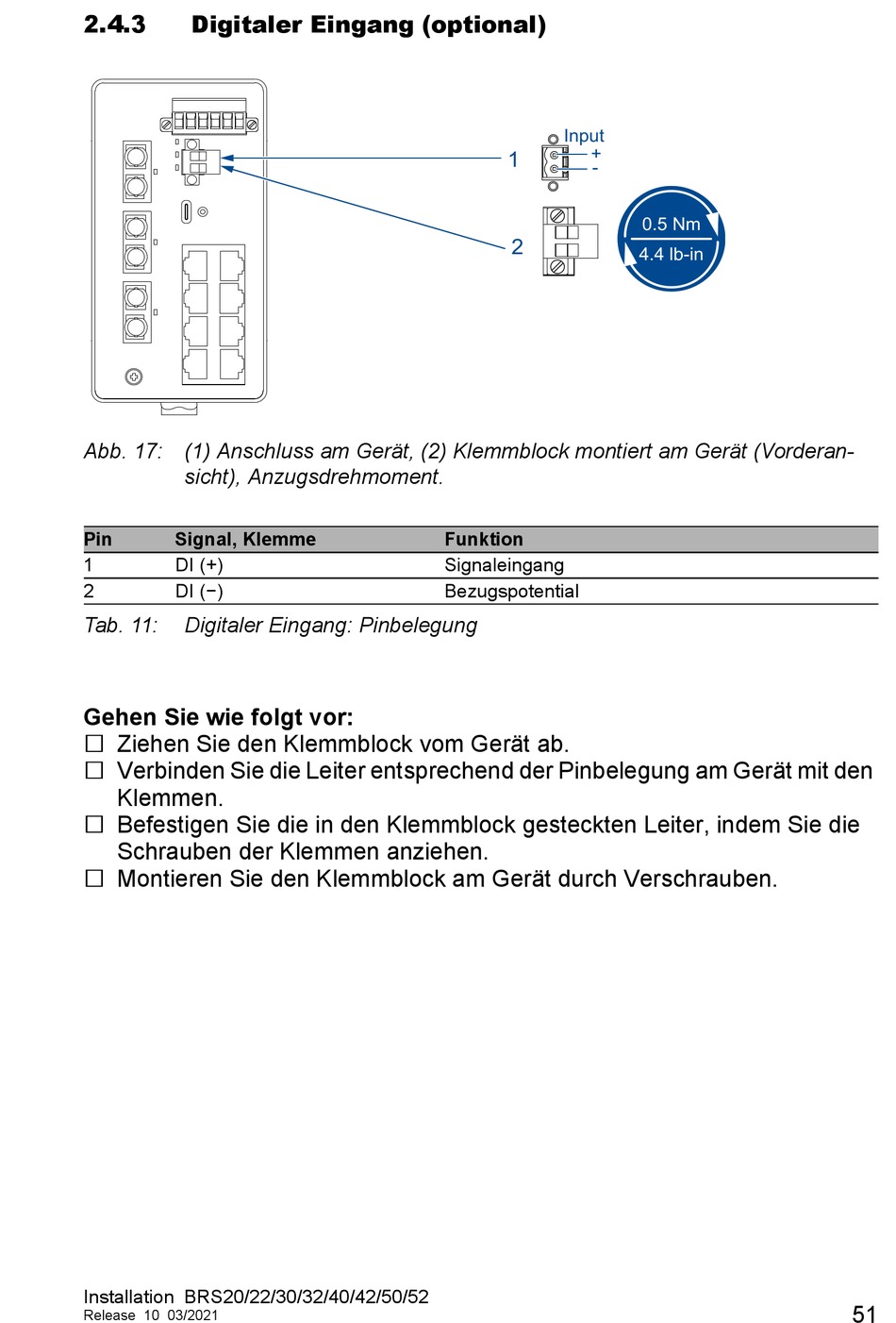

Abb. 17: (1) Anschluss am Gerät, (2) Klemmblock montiert am Gerät (Vorderan-
sicht), Anzugsdrehmoment.
Pin Signal, Klemme
1 DI (+)
2 DI (−)
Tab. 11: Digitaler Eingang: Pinbelegung
Gehen Sie wie folgt vor:
 Ziehen Sie den Klemmblock vom Gerät ab.
 Verbinden Sie die Leiter entsprechend der Pinbelegung am Gerät mit den
Klemmen.
 Befestigen Sie die in den Klemmblock gesteckten Leiter, indem Sie die
Schrauben der Klemmen anziehen.
 Montieren Sie den Klemmblock am Gerät durch Verschrauben.
Installation BRS20/22/30/32/40/42/50/52
Release 10 03/2021
Input
+
1
-
2
Funktion
Signaleingang
Bezugspotential
0.5 Nm
4.4 lb-in
51
