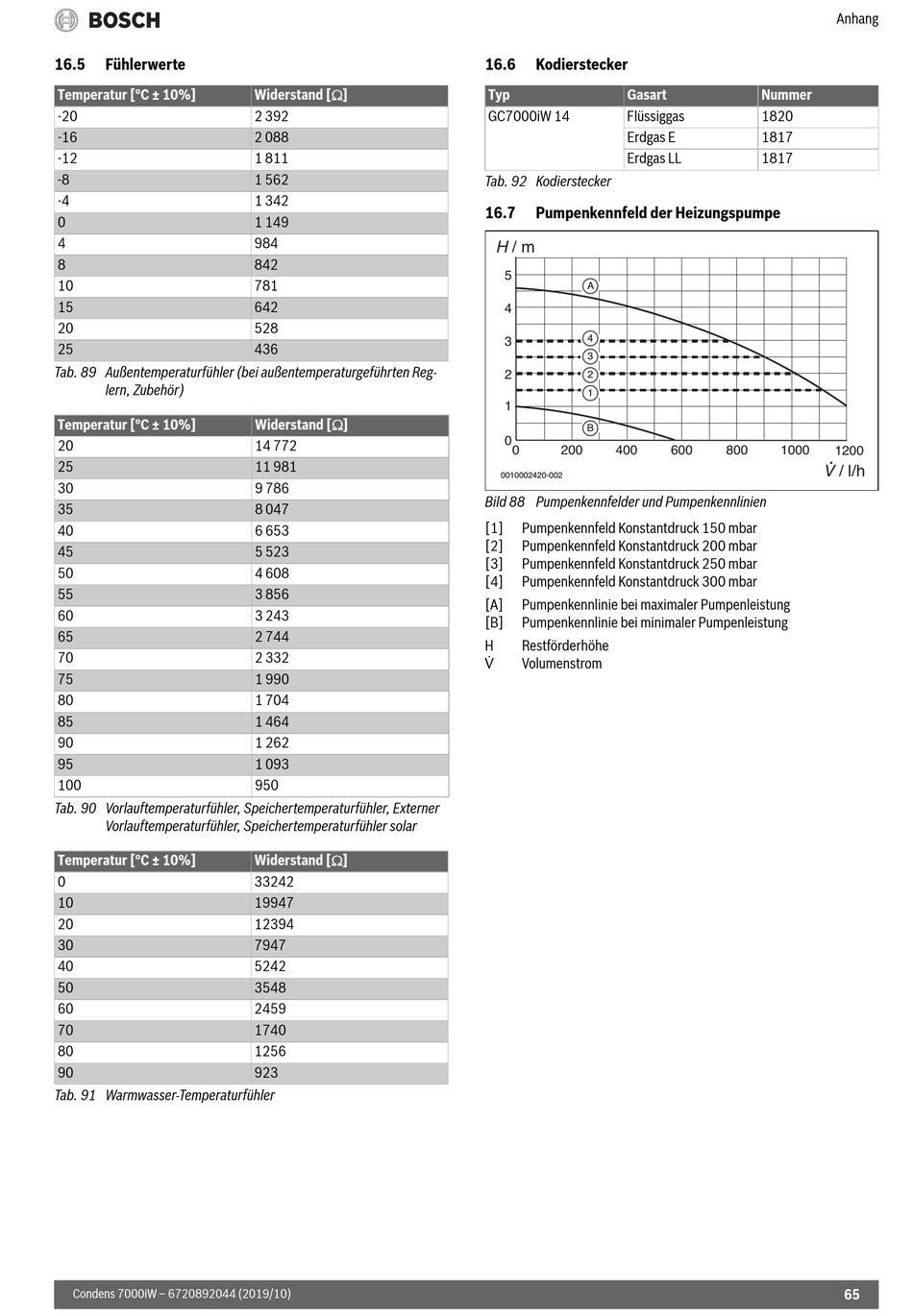

16.5
Fühlerwerte
Temperatur [°C ± 10%]
-20
-16
-12
-8
-4
0
4
8
10
15
20
25
Tab. 89 Außentemperaturfühler (bei außentemperaturgeführten Reg-
lern, Zubehör)
Temperatur [°C ± 10%]
20
25
30
35
40
45
50
55
60
65
70
75
80
85
90
95
100
Tab. 90 Vorlauftemperaturfühler, Speichertemperaturfühler, Externer
Vorlauftemperaturfühler, Speichertemperaturfühler solar
Temperatur [°C ± 10%]
0
10
20
30
40
50
60
70
80
90
Tab. 91 Warmwasser-Temperaturfühler
Condens 7000iW – 6720892044 (2019/10)
Widerstand []
2 392
2 088
1 811
1 562
1 342
1 149
984
842
781
642
528
436
Widerstand []
14 772
11 981
9 786
8 047
6 653
5 523
4 608
3 856
3 243
2 744
2 332
1 990
1 704
1 464
1 262
1 093
950
Widerstand []
33242
19947
12394
7947
5242
3548
2459
1740
1256
923
16.6
Kodierstecker
Typ
Gasart
GC7000iW 14
Flüssiggas
Erdgas E
Erdgas LL
Tab. 92 Kodierstecker
16.7
Pumpenkennfeld der Heizungspumpe
H / m
5
A
4
4
3
3
2
2
1
1
B
0
0
200
400
0010002420-002
Bild 88 Pumpenkennfelder und Pumpenkennlinien
[1]
Pumpenkennfeld Konstantdruck 150 mbar
[2]
Pumpenkennfeld Konstantdruck 200 mbar
[3]
Pumpenkennfeld Konstantdruck 250 mbar
[4]
Pumpenkennfeld Konstantdruck 300 mbar
[A]
Pumpenkennlinie bei maximaler Pumpenleistung
[B]
Pumpenkennlinie bei minimaler Pumpenleistung
H
Restförderhöhe
V
Volumenstrom
Anhang
Nummer
1820
1817
1817
600
800
1000
1200
.
V / l/h
65
