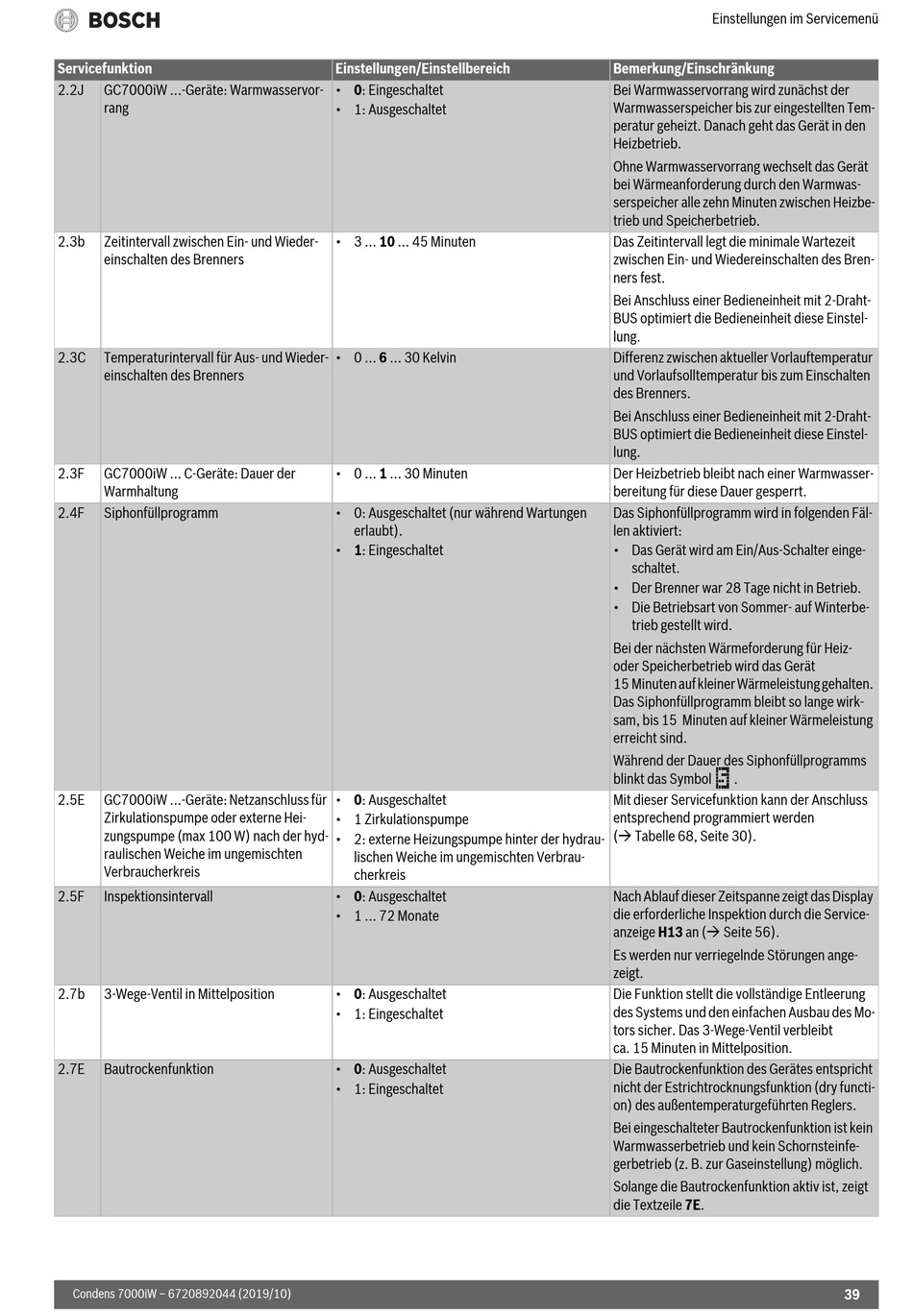

Bosch GC-Sys740 Installations- Und Wartungsanleitung Seite 39

Inhaltsverzeichnis

Werbung

Servicefunktion
2.2J
GC7000iW ...-Geräte: Warmwasservor-
rang
2.3b
Zeitintervall zwischen Ein- und Wieder-
einschalten des Brenners
2.3C
Temperaturintervall für Aus- und Wieder-
einschalten des Brenners
2.3F
GC7000iW ... C-Geräte: Dauer der
Warmhaltung
2.4F
Siphonfüllprogramm
2.5E
GC7000iW ...-Geräte: Netzanschluss für
Zirkulationspumpe oder externe Hei-
zungspumpe (max 100 W) nach der hyd-
raulischen Weiche im ungemischten
Verbraucherkreis
2.5F
Inspektionsintervall
2.7b
3-Wege-Ventil in Mittelposition
2.7E
Bautrockenfunktion
Condens 7000iW – 6720892044 (2019/10)
Einstellungen/Einstellbereich
• 0: Eingeschaltet
• 1: Ausgeschaltet
• 3 ... 10 ... 45 Minuten
• 0 ... 6 ... 30 Kelvin
• 0 ... 1 ... 30 Minuten
• 0: Ausgeschaltet (nur während Wartungen
erlaubt).
• 1: Eingeschaltet
• 0: Ausgeschaltet
• 1 Zirkulationspumpe
• 2: externe Heizungspumpe hinter der hydrau-
lischen Weiche im ungemischten Verbrau-
cherkreis
• 0: Ausgeschaltet
• 1 ... 72 Monate
• 0: Ausgeschaltet
• 1: Eingeschaltet
• 0: Ausgeschaltet
• 1: Eingeschaltet
Einstellungen im Servicemenü
Bemerkung/Einschränkung
Bei Warmwasservorrang wird zunächst der
Warmwasserspeicher bis zur eingestellten Tem-
peratur geheizt. Danach geht das Gerät in den
Heizbetrieb.
Ohne Warmwasservorrang wechselt das Gerät
bei Wärmeanforderung durch den Warmwas-
serspeicher alle zehn Minuten zwischen Heizbe-
trieb und Speicherbetrieb.
Das Zeitintervall legt die minimale Wartezeit
zwischen Ein- und Wiedereinschalten des Bren-
ners fest.
Bei Anschluss einer Bedieneinheit mit 2-Draht-
BUS optimiert die Bedieneinheit diese Einstel-
lung.
Differenz zwischen aktueller Vorlauftemperatur
und Vorlaufsolltemperatur bis zum Einschalten
des Brenners.
Bei Anschluss einer Bedieneinheit mit 2-Draht-
BUS optimiert die Bedieneinheit diese Einstel-
lung.
Der Heizbetrieb bleibt nach einer Warmwasser-
bereitung für diese Dauer gesperrt.
Das Siphonfüllprogramm wird in folgenden Fäl-
len aktiviert:
• Das Gerät wird am Ein/Aus-Schalter einge-
schaltet.
• Der Brenner war 28 Tage nicht in Betrieb.
• Die Betriebsart von Sommer- auf Winterbe-
trieb gestellt wird.
Bei der nächsten Wärmeforderung für Heiz-
oder Speicherbetrieb wird das Gerät
15 Minuten auf kleiner Wärmeleistung gehalten.
Das Siphonfüllprogramm bleibt so lange wirk-
sam, bis 15 Minuten auf kleiner Wärmeleistung
erreicht sind.
Während der Dauer des Siphonfüllprogramms
blinkt das Symbol
.
Mit dieser Servicefunktion kann der Anschluss
entsprechend programmiert werden
( Tabelle 68, Seite 30).
Nach Ablauf dieser Zeitspanne zeigt das Display
die erforderliche Inspektion durch die Service-
anzeige H13 an ( Seite 56).
Es werden nur verriegelnde Störungen ange-
zeigt.
Die Funktion stellt die vollständige Entleerung
des Systems und den einfachen Ausbau des Mo-
tors sicher. Das 3-Wege-Ventil verbleibt
ca. 15 Minuten in Mittelposition.
Die Bautrockenfunktion des Gerätes entspricht
nicht der Estrichtrocknungsfunktion (dry functi-
on) des außentemperaturgeführten Reglers.
Bei eingeschalteter Bautrockenfunktion ist kein
Warmwasserbetrieb und kein Schornsteinfe-
gerbetrieb (z. B. zur Gaseinstellung) möglich.
Solange die Bautrockenfunktion aktiv ist, zeigt
die Textzeile 7E.
39
