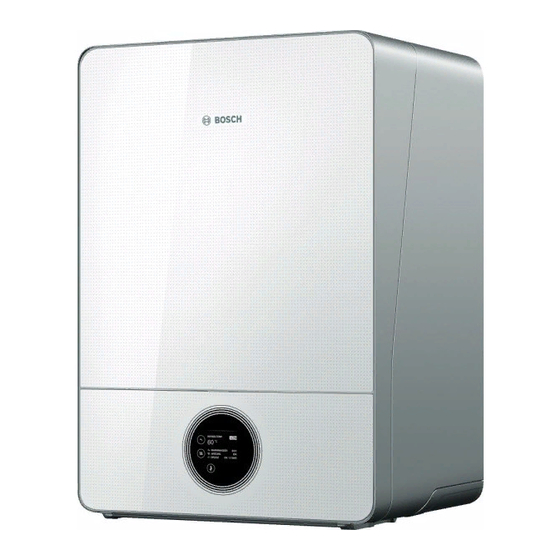

Bosch GC9000iW Installations- Und Wartungsanleitung
  1. Anleitungen
  2. Marken
  3. Bosch Anleitungen
  4. Gas-Brennwertgeräte
  5. GC9000iW
  6. Installations- und wartungsanleitung

Bosch GC9000iW Installations- Und Wartungsanleitung

Vorschau ausblenden Andere Handbücher für GC9000iW:
Inhaltsverzeichnis

Werbung

Quicklinks

Installations- und Wartungsanleitung
Gas-Brennwertgerät
GC9000iW

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Bosch GC9000iW

Inhaltszusammenfassung für Bosch GC9000iW

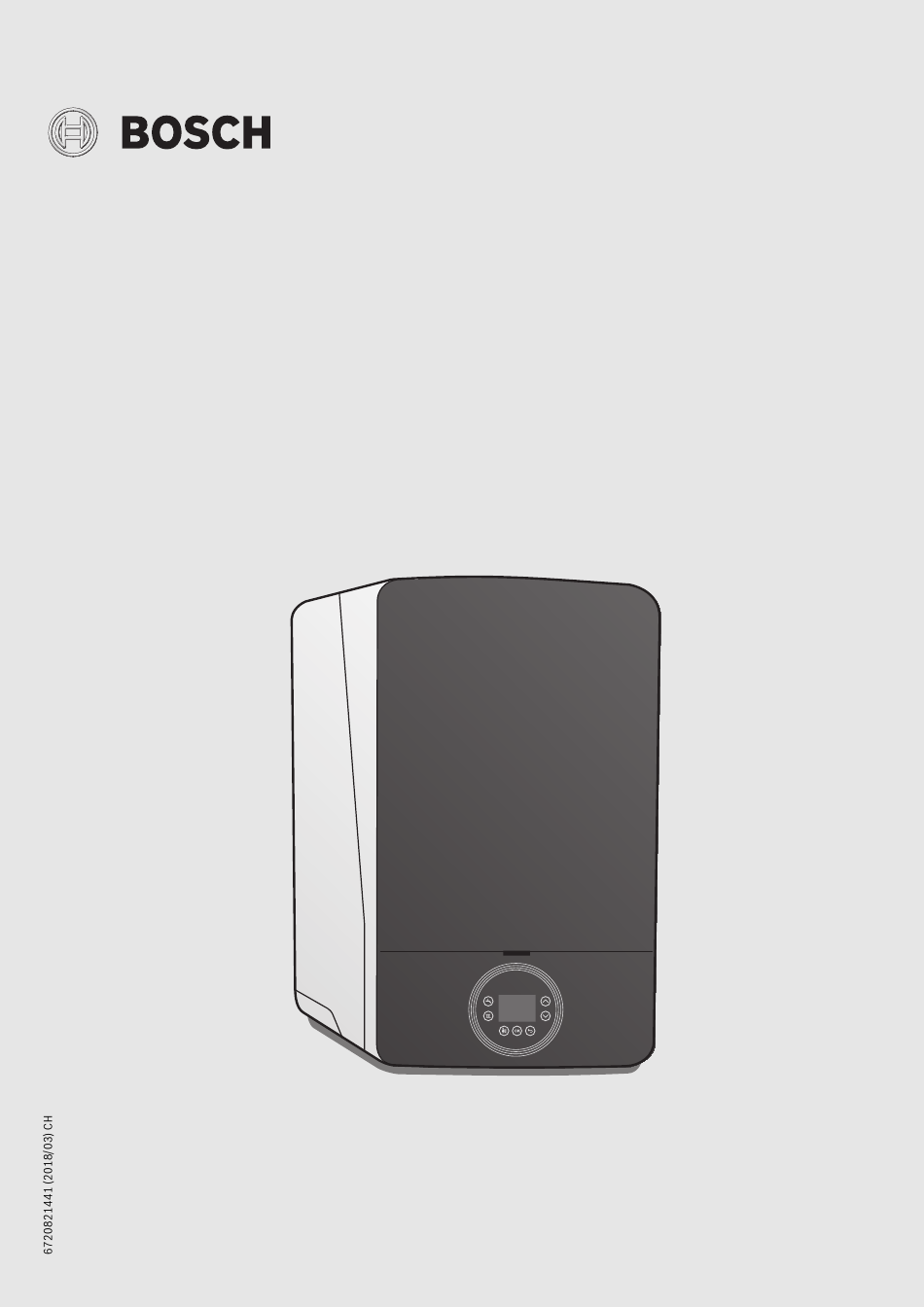

  • Seite 1 Installations- und Wartungsanleitung Gas-Brennwertgerät GC9000iW...

  • Seite 2: Inhaltsverzeichnis

    7.5.2 Thermische Desinfektion Warmwasser ... . . 20 2.6.2 GC9000iW 45 H ....... . 6 Funktionsprüfungen .

  • Seite 3: Symbolerklärung Und Sicherheitshinweise

    Warmwasser-Heizungssystemen verwendet werden. Installation, Inbetriebnahme und Wartung Jede andere Verwendung ist nicht bestimmungs- Installation, Inbetriebnahme und Wartung darf nur ein gemäß. Daraus resultierende Schäden sind von der zugelassener Fachbetrieb ausführen. Haftung ausgeschlossen. ▶ Sicherheitsventile keinesfalls verschließen. GC9000iW – 6720821441 (2018/03)

  • Seite 4: Produktinformationen

    Gerätetypen Dieses Dokument bezieht sich auf die nachstehenden Gerätetypen: an gasführenden oder ölführenden Teilen. ▶ Bei raumluftabhängigem Betrieb: Sicherstellen, Gerätetyp Artikelnummer GC9000iW 20 E 23 7736704478 dass der Aufstellraum die Lüftungsanforderungen GC9000iW 30 E 23 7736704479 erfüllt. GC9000iW 20 EB 23 7736704480 ▶...

  • Seite 5: Produktübersicht

    [23] Vorlauftemperaturfühler [24] Wärmeblock [25] Wärmeblock- Prüföffnung [26] Kondensatwanne [27] Gasarmatur [28] 3-Wege-Ventil [29] Heizungspumpe [30] Klemmleiste [31] Schalter Ein/Aus [32] Füllpunkt [33] Sicherheitsventil [34] Kodierstecker [35] Kommunikationsmodul Anschluss [36] Brennerautomat 6720813052-2.3TD Bild 2 GC9000iW 20/30 E(B) GC9000iW – 6720821441 (2018/03)

  • Seite 6: Gc9000Iw 45 H

    [22] Überwachungselektrode [23] Sicherheitstemperaturbegrenzer [24] Vorlauftemperaturfühler [25] Wärmeblock [26] Wärmeblock- Prüföffnung [27] Kondensatwanne [28] Gasarmatur [29] Klemmleiste [30] Füllhahn [31] Schalter Ein/Aus [32] Sicherheitsventil [33] Kodierstecker [34] Kommunikationsmodul Anschluss [35] Brennerautomat 6720813052-3.3TD Bild 3 GC9000iW 45 H GC9000iW – 6720821441 (2018/03)

  • Seite 7: Frostschutzfunktion

    Servicemaßen, im Schrank eingebaut, können 0 mm sein. GC9000iW 20/30 E(B) Konzentrischer Abgasadapter, Ø 80/125 mm Heizungsvorlauf – ¾ " Überwurfmutter Speichervorlauf – ½ " Überwurfmutter Gasanschluss – G 1 / 1" Überwurfmutter Speicherrücklauf – ½ " Überwurfmutter Heizungsrücklauf – ¾ " Überwurfmutter GC9000iW – 6720821441 (2018/03)

  • Seite 8: Anschlussplan

    [29] Externe Heizungspumpe [13] Speichertemperaturfühler 1 [30] Speicherladepumpe / Externes 3-Wege-Ventil 230 V [13] Speichertemperaturfühler 2 [31] Netzstecker 230 V AC [14] Warmwasser-Temperaturfühler [32] Schalter Ein/Aus [15] EMS Bus [16] Temperaturfühler hydraulische Weiche [17] Temperaturfühler WW-Speicher [18] Außentemperaturfühler GC9000iW – 6720821441 (2018/03)

  • Seite 9: Technische Daten

    1) Max. Wärmebelastung für Erdgas E für Propan 40,8 2) Nennwärmeleistung (P ) 80/60 °C für Propan 39,8 kW 3) Nennwärmeleistung (P ) 50/30°C für Propan 42 kW 4) Maximale Leistung Warmwasser für Propan 40,8 kW 5) Siehe Kapitel 2.14.1 „Kodierstecker-Nummern Heizgeräte“, Seite 10 GC9000iW – 6720821441 (2018/03)

  • Seite 10: Produktdaten Zum Energieverbrauch

    20 kW 30 kW 45 kW 6 720 646 391-20.2TD Erdgas E, H, E m³/h 2,05 4,60 Bild 7 Restförderhöhe bei GC9000iW 20 E(B) 34,01 MJ/m³ bei 15 °C 100 mbar Propan 3P mit m³/h 0,79 1,23 1,66 150 mbar 88 MJ/m³...

  • Seite 11: Kondensatzusammensetzung

    Instanzen (z. B. Feuerpolizeivorschriften). • SVGW-Gasleitsätze G1: Gasinstallationen. Das Dokument 6720807972 enthält Informationen zu geltenden 6720813052-10.1TD Vorschriften. Sie können die Dokumentnummer auf www.junkers.com/ dokumentation eingeben, um das Dokument anzuzeigen oder Bild 11 Ordnungsgemäßes Heben und Tragen des Geräts herunterzuladen. GC9000iW – 6720821441 (2018/03)

  • Seite 12: Installation

    Verwendung von unbehandeltem Leitungswasser nach Trinkwas- serverordnung TVO. Gerät montieren Vollentsalztes Füll- und Ergänzungswasser mit einer Leitfähigkeit von ≤ 10μS/cm verwenden. VORSICHT: Geräteschaden durch Beschädigung. ▶ Gerät nicht an der Klappe des Bedienfeldes oder dem Abgasadapter hochheben. GC9000iW – 6720821441 (2018/03)

  • Seite 13: Rohrleitungen Anschließen

    ▶ Empfehlung: Für die Wartung und Instandhaltung im Vor- und Rück- lauf je einen Wartungshahn [2, 3] (Zubehör Heizkreisanschluss) ein- bauen. ▶ Vorlaufrohr mit eingelegter Gummidichtung spannungsfrei am An- 6720813052-64.1TD schluss für den Heizungsvorlauf [2] montieren. Bild 14 Entfernen Transporthalterung GC9000iW – 6720821441 (2018/03)

  • Seite 14: Größe Des Ausdehnungsgefäßes Prüfen (Zubehör Heizungsausdehnungsgefäß 14 L)

    • AB: Vorlauf gefäß 14 l • A: Speichervorlauf Vordruck 0,5 bar • B: Vorlauf Heizungsanlage. Vordruck 0,75 bar (Grundeinstellung) Das Gerät ist serienmäßig mit einer eingebauten Speichervorrangsrege- Vordruck 1,0 bar lung ausgestattet. Vordruck 1,2 bar GC9000iW – 6720821441 (2018/03)

  • Seite 15: Kondensatsiphon Montieren

    Bild 21 Kondensatschlauch und Schlauch vom Sicherheitsventil und Entlüfter montieren Kondensatschlauch Schlauch vom Sicherheitsventil (Heizkreis) 6 720 612 659-13.3TT Bild 23 Schlauch vom automatischen Entlüfter [Schutzbereich 1], direkt über der Badwanne [Schutzbereich 2], Umkreis von 60 cm um Badewanne/Dusche GC9000iW – 6720821441 (2018/03)

  • Seite 16: Zubehör Anschließen

    ▶ Regler auf Anschlussklemme BUS ( Bild 25, [6]) anschließen. Hierzu ein 2-adriges Stromkabel von 0,4 bis 0,75 mm² verwenden. ▶ Wenn keine Kommunikation mit dem externen Regler oder externen Modulen vorhanden ist, die Polarität der EMS-BUS-Leitung prüfen. GC9000iW – 6720821441 (2018/03)

  • Seite 17: Funktionsmodul Anschließen

    6.2.12 Anschluss externes 3-Wege-Ventil Funktionsmodul 2 ▶ Stecker am internen 3-Wege-Ventil abziehen (Wenn vorhanden). Anschlussklemmen GC9000iW ▶ Externes 3-Wege-Ventil an der Anschlussklemme Anschlusskabel EMS-BUS zum folgenden Funktionsmodul ( Bild 25, [2]) anschließen. Netzkabel zum folgenden Funktionsmodul GC9000iW – 6720821441 (2018/03)

  • Seite 18: Inbetriebnahme

    Gerät 15 Minuten auf kleiner Wärmeleistung gehalten. Wenn dies nicht möglich ist, Gaszufuhr abschließen und Der Siphonfüllbetrieb bleibt so lange wirksam, bis 15 Minuten auf mit dem zuständigen Gasversorgungsunternehmen kleiner Wärmeleistung erreicht sind. Rücksprache halten. GC9000iW – 6720821441 (2018/03)

  • Seite 19: Gasartenanpassung

    -Wert oder O -Wert für die maximale Nennwärmeleistung gemäß Tabelle 11 prüfen und ggf. nachstellen. ▶ Um den CO -Wert zu erhöhen, Einstelldüse nach links drehen. ▶ Um den CO -Wert zu verringern, Einstelldüse nach rechts drehen. GC9000iW – 6720821441 (2018/03)

  • Seite 20: Einstellungen Vornehmen

    Inbetriebnahme Gerätetyp Min. Teillast % kein Min. Teillast % maximale Nennwär- minimale Nennwär- Überdruckbetrieb Überdruckbetrieb meleistung meleistung GC9000iW 30 E 23 Gasart GC9000iW 45 H 23 Erdgas H 9,5% 4,0% 8,6% 5,5% Tab. 12 Min. Teillast Überdruckbetrieb einstellen Flüssiggas (Propan)

  • Seite 21: Inbetriebnahmeprotokoll Für Das Gerät

    Nennwärmeleistung: Gemessene minimale Vorlauftemperatur: °C Gemessene minimale Vorlauftemperatur: °C Anlagenhydraulik:  Hydraulische Weiche, Typ:  Zusätzliches Ausdehnungsgefäß  Heizungspumpe: Größe/Vordruck: Automatischer Entlüfter vorhanden?  ja |  nein  Warmwasserspeicher/Typ/Anzahl/Heizflächenleistung:  Anlagenhydraulik geprüft, Bemerkungen: Tab. 13 GC9000iW – 6720821441 (2018/03)
  • Seite 22 Regelung. Eine Prüfung der Heizungsanlage führt der Anlagenersteller durch. Wenn im Zuge der Inbetriebnahme geringfügige Montagefehler von Bosch Komponenten festgestellt werden, ist Bosch grundsätzlich bereit, diese Montagefehler nach Freigabe durch den Auftraggeber zu beheben. Eine Übernahme der Haftung für die Montageleistungen ist damit nicht verbunden.

  • Seite 23: Bedienung

    ▶ Mit den Tasten Pfeil die entsprechenden Werte ändern. Taste Pfeil ▶ Mit der Taste den entsprechenden Wert bestätigen. Mit den Tasten Pfeil kann durch Menüs und Inhalte navi- giert werden oder gewählte Werte von Elementen geändert werden. GC9000iW – 6720821441 (2018/03)

  • Seite 24: Schornsteinfegerbetrieb

    – Gemessener Wasserdruck des Geräts [bar] – Betriebs- oder Störungs-Code Ruhezustand des Displays Wenn keine Störung oder Wartungsanforderung vorhanden ist, geht das Display nach 2 Minuten in Ruhezustand. ▶ Um den Ruhezustand zu verlassen, Taste drucken. GC9000iW – 6720821441 (2018/03)

  • Seite 25: Außerbetriebnahme

    – TAKTSPERRE TEMP. cemenü erscheint. • HYDRAULIK Servicemenü schließen – WARMWASSERSP. ▶ Taste * oder (drücken. – HK1 KONFIG KESSEL -oder- – PUMPE AN PW2 ▶ Taste Zurück so oft drücken, bis die Standardanzeige erscheint. – HYDR. WEICHE GC9000iW – 6720821441 (2018/03)

  • Seite 26: Info

    Info: Einstellwert der Warmwassertemperatur ( Kapitel 8.2, Seite 23) WW-ISTTEMP. – Info: aktuelle Warmwassertemperatur in °C SYSTEM VERS. STEUEREINH. – VER. BEDIENEINH. • NL • NF KODIERST. NUMMER – KODIERST. VERSION. – Tab. 16 Menü INFO GC9000iW – 6720821441 (2018/03)

  • Seite 27: Einstellungen

    Nur bei Pumpenkennfeld 0 verfügbar ( > EINSTEL- LUNGEN > PUMPE > PUMPENKENNFELD). PUMPENNACHLAUF ▶ 0 … 3 … 60 Minuten Die Pumpennachlaufzeit beginnt am Ende der Wärme- anforderung durch den Heizungsregler. ▶ 24 Stunden Tab. 17 Menü EINSTELLUNGEN GC9000iW – 6720821441 (2018/03)
  • Seite 28 3WV IN MITTELPOS. • NEIN: Ausgeschaltet Die Funktion stellt die vollständige Entleerung des Sys- tems und den einfachen Ausbau des Motors sicher. Das • JA: Eingeschaltet 3-Wege-Ventil verbleibt ca. 15 Minuten in Mittelpositi- Tab. 17 Menü EINSTELLUNGEN GC9000iW – 6720821441 (2018/03)

  • Seite 29: Grenzwerte

    DISPLAY AUSSCHALTEN NACH • 1 … 2 … 20 Minuten HELLIGKEIT • 20 … 50… 100 % KONTRAST • 30 … 50… 70 % AUSSCHALTEN NACH • 30 … 50… 100 % Tab. 22 Menü ANZEIGE GC9000iW – 6720821441 (2018/03)

  • Seite 30: Umweltschutz/Entsorgung

    Umweltschutz/Entsorgung HINWEIS: Hilfsmittel für die Inspektion und Wartung. Umweltschutz/Entsorgung • Folgende Messgeräte werden benötigt: Umweltschutz ist ein Unternehmensgrundsatz von Bosch. – Elektronisches Abgasmessgerät für CO , CO Qualität der Produkte, Wirtschaftlichkeit und Umweltschutz sind für uns und Abgastemperatur gleichrangige Ziele. Gesetze und Vorschriften zum Umweltschutz wer- –...

  • Seite 31: Brenner Prüfen Und Rückschlagklappe In Der Mischeinrichtung Prüfen

    ▶ Brennerdeckel mit Mischeinrichtung ausbauen. 6720813046-79.2TD Bild 44 Rückschlagklappe in der Mischeinrichtung Abschließende Arbeiten: ▶ Rückschlagklappe einbauen. ▶ Brenner einbauen. ▶ Brennerdeckel mit Mischeinrichtung einbauen. 6720813046-65.1N ▶ Gas-Luft-Verhältnis prüfen. Bild 42 Brennerdeckel ausbauen ▶ Brenner herausnehmen und Teile reinigen. GC9000iW – 6720821441 (2018/03)

  • Seite 32: Sichtprüfung Auf Allgemeine Korrosions- Erscheinungen

    Bild 45 Kondensatsiphon ▶ Bei folgendem Messergebnis den Wärmeblock reinigen: 12.7 Verbrennungsluft-Abgasanschluss kontrollieren Gerätetyp Steuerdruck GC9000iW 20 E(B) 23 <4,5 mbar WARNUNG: Explosionsgefahr durch entzündliche Gase. GC9000iW 30 E(B) 23 <10,4 mbar ▶ Alle Verbindungen auf korrekter Montage überprü- fen.
  • Seite 33 Inspektion und Wartung Wenn die mechanische Reinigung erforderlich ist: ▶ Wärmeblock von oben spülen. Zur Reinigung des Wärmeblocks Bosch Brennerdichtungen, Reinigungs- bürsten-Set und Reinigungsmesser verwenden, die als Ersatzteile er- hältlich sind. ▶ Deckel der Prüföffnung entfernen. ▶ Mit dem Reinigungsmesser den Wärmeblock von unten nach oben säubern.

  • Seite 34: 3-Wege-Ventil Prüfen

    Vordruck des Ausdehnungsgefäßes für die statische Höhe der Heizungsanlage prüfen. Betriebsdruck der Heizungsanlage prüfen. Elektrische Verdrahtung auf Beschädigungen prüfen. Einstellungen des Heizungsreglers prüfen. Eingestellte Servicefunktionen nach Aufkleber „Einstellungen im Servicemenü“ prüfen. Tab. 24 Inspektions- und Wartungsprotokoll GC9000iW – 6720821441 (2018/03)

  • Seite 35: Betriebs- Und Störungsanzeigen

    2 1 0 Vom Abgastemperaturfühler gemessene Tempera- • Funktion des Abgastemperaturfühlers prüfen Bauteil ggf. austauschen. tur ist zu hoch und ist dadurch geöffnet. • Gerät auf Verschmutzung prüfen. Gerät ggf. warten. Tab. 25 Betriebs- und Störungsanzeigen GC9000iW – 6720821441 (2018/03)
  • Seite 36 2 2 9 Unzureichende Flammenbildung (Ionisations- • Dynamischen Gasvordruck prüfen. strom) während des Brennerbetriebs. • Verkabelung und Steckverbindung der Überwachungselektrode prüfen. • Zündeinrichtung auf Beschädigung und Verschleiß prüfen. Bauteil ggf. austauschen. Tab. 25 Betriebs- und Störungsanzeigen GC9000iW – 6720821441 (2018/03)
  • Seite 37 2 8 2 Keine Drehzahlrückmeldung der Heizungspumpe. • Verkabelung und Funktion der Heizungspumpe prüfen. Bauteil ggf. austauschen. 2 8 3 Brennerstart 2 8 4 Erste Sicherheitszeit: Die Gasarmatur wird geöff- net. Tab. 25 Betriebs- und Störungsanzeigen GC9000iW – 6720821441 (2018/03)
  • Seite 38 Geräts übernommen. • Anschlusskabel auf Unterbrechung oder Kurzschluss prüfen, ggf. tauschen. 1 0 1 3 Das Inspektionsintervall ist erreicht. Bitte Inspekti- • Inspektion durchführen. on durchführen. • Nicht blockierende Störung zurücksetzen (erforderlich). Tab. 25 Betriebs- und Störungsanzeigen GC9000iW – 6720821441 (2018/03)

  • Seite 39: Störungen, Die Nicht Angezeigt Werden

    Keine Funktion, das Display bleibt dunkel. • Elektrische Verdrahtung auf Beschädigung prüfen. • Defekte Kabel ersetzen. • Sicherung prüfen, ggf. tauschen. Tab. 26 Nicht angezeigte Störungen 13.4.1 Weitere Informationen Für weitere Informationen wenden Sie sich an den Hersteller. GC9000iW – 6720821441 (2018/03)
  • Seite 40 Deutschland Bosch Thermotechnik GmbH Junkerstraße 20 - 24 D-73249 Wernau www.junkers.com Österreich Robert Bosch AG Geschäftsbereich Thermotechnik Göllnergasse 15 - 17 A-1030 Wien Tel.: 0810/2000 313 www.junkers.at Kundendienstannahme verkauf.junkers@at.bosch.com Schweiz Vertrieb Tobler Haustechnik AG Steinackerstr. 10 CH-8902 Urdorf Service Tobler Haustechnik AG Heizungsservice Steinackerstr.
