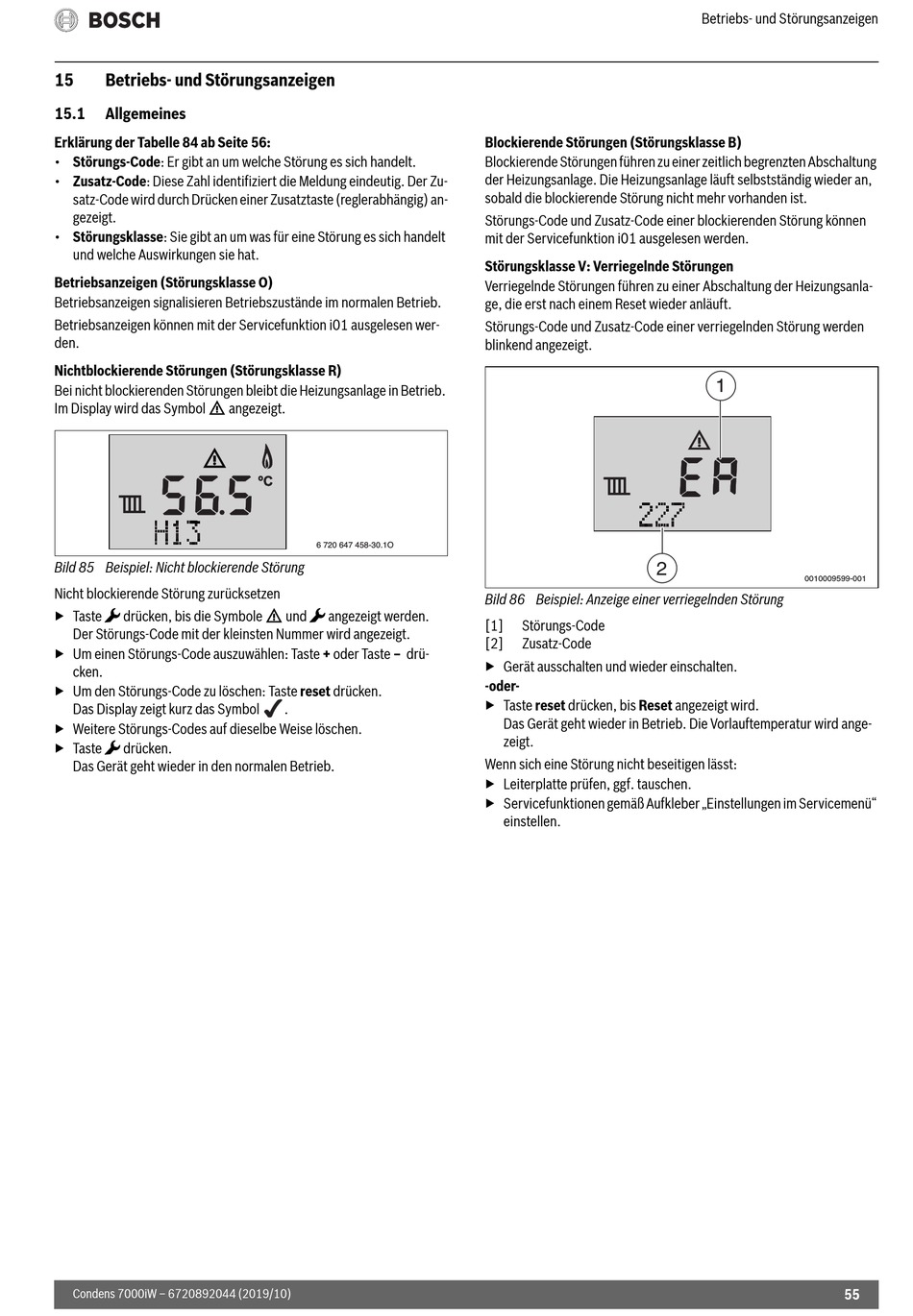

15
Betriebs- und Störungsanzeigen
15.1
Allgemeines
Erklärung der Tabelle 84 ab Seite 56:
• Störungs-Code: Er gibt an um welche Störung es sich handelt.
• Zusatz-Code: Diese Zahl identifiziert die Meldung eindeutig. Der Zu-
satz-Code wird durch Drücken einer Zusatztaste (reglerabhängig) an-
gezeigt.
• Störungsklasse: Sie gibt an um was für eine Störung es sich handelt
und welche Auswirkungen sie hat.
Betriebsanzeigen (Störungsklasse O)
Betriebsanzeigen signalisieren Betriebszustände im normalen Betrieb.
Betriebsanzeigen können mit der Servicefunktion i01 ausgelesen wer-
den.
Nichtblockierende Störungen (Störungsklasse R)
Bei nicht blockierenden Störungen bleibt die Heizungsanlage in Betrieb.
Im Display wird das Symbol H angezeigt.
Bild 85 Beispiel: Nicht blockierende Störung
Nicht blockierende Störung zurücksetzen
▶ Taste ! drücken, bis die Symbole H und ! angezeigt werden.
Der Störungs-Code mit der kleinsten Nummer wird angezeigt.
▶ Um einen Störungs-Code auszuwählen: Taste + oder Taste – drü-
cken.
▶ Um den Störungs-Code zu löschen: Taste reset drücken.
Das Display zeigt kurz das Symbol
▶ Weitere Störungs-Codes auf dieselbe Weise löschen.
▶ Taste ! drücken.
Das Gerät geht wieder in den normalen Betrieb.
Condens 7000iW – 6720892044 (2019/10)
6 720 647 458-30.1O
.
Blockierende Störungen (Störungsklasse B)
Blockierende Störungen führen zu einer zeitlich begrenzten Abschaltung
der Heizungsanlage. Die Heizungsanlage läuft selbstständig wieder an,
sobald die blockierende Störung nicht mehr vorhanden ist.
Störungs-Code und Zusatz-Code einer blockierenden Störung können
mit der Servicefunktion i01 ausgelesen werden.
Störungsklasse V: Verriegelnde Störungen
Verriegelnde Störungen führen zu einer Abschaltung der Heizungsanla-
ge, die erst nach einem Reset wieder anläuft.
Störungs-Code und Zusatz-Code einer verriegelnden Störung werden
blinkend angezeigt.
2
Bild 86 Beispiel: Anzeige einer verriegelnden Störung
[1]
Störungs-Code
[2]
Zusatz-Code
▶ Gerät ausschalten und wieder einschalten.
-oder-
▶ Taste reset drücken, bis Reset angezeigt wird.
Das Gerät geht wieder in Betrieb. Die Vorlauftemperatur wird ange-
zeigt.
Wenn sich eine Störung nicht beseitigen lässt:
▶ Leiterplatte prüfen, ggf. tauschen.
▶ Servicefunktionen gemäß Aufkleber „Einstellungen im Servicemenü"
einstellen.
Betriebs- und Störungsanzeigen
1
0010009599-001
55
