Inspektion und Wartung

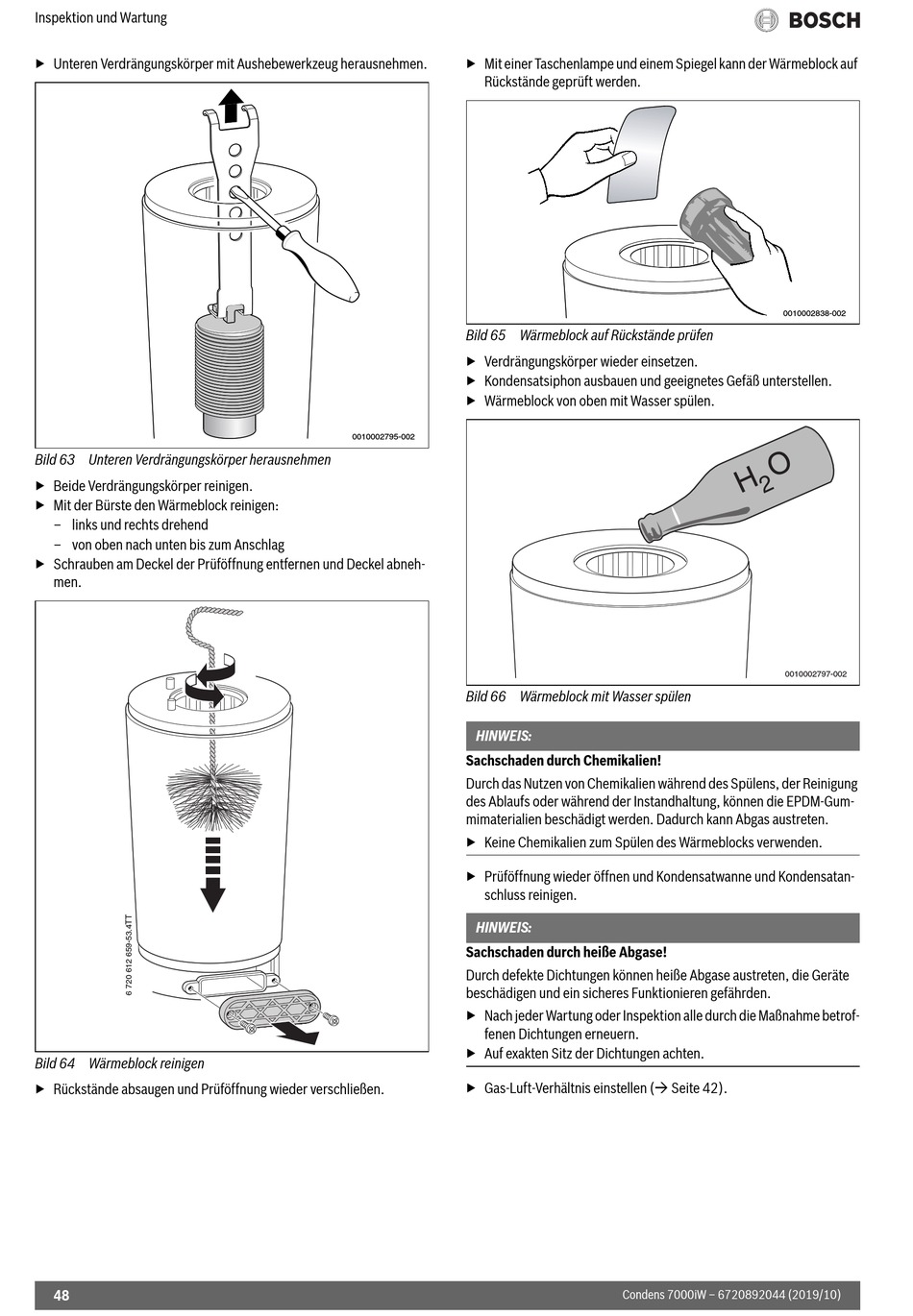

▶ Unteren Verdrängungskörper mit Aushebewerkzeug herausnehmen.
Bild 63 Unteren Verdrängungskörper herausnehmen
▶ Beide Verdrängungskörper reinigen.
▶ Mit der Bürste den Wärmeblock reinigen:
– links und rechts drehend
– von oben nach unten bis zum Anschlag
▶ Schrauben am Deckel der Prüföffnung entfernen und Deckel abneh-
men.
Bild 64 Wärmeblock reinigen
▶ Rückstände absaugen und Prüföffnung wieder verschließen.
48
▶ Mit einer Taschenlampe und einem Spiegel kann der Wärmeblock auf
Rückstände geprüft werden.
Bild 65 Wärmeblock auf Rückstände prüfen
▶ Verdrängungskörper wieder einsetzen.
▶ Kondensatsiphon ausbauen und geeignetes Gefäß unterstellen.
▶ Wärmeblock von oben mit Wasser spülen.
0010002795-002
Bild 66 Wärmeblock mit Wasser spülen
HINWEIS:
Sachschaden durch Chemikalien!
Durch das Nutzen von Chemikalien während des Spülens, der Reinigung
des Ablaufs oder während der Instandhaltung, können die EPDM-Gum-
mimaterialien beschädigt werden. Dadurch kann Abgas austreten.
▶ Keine Chemikalien zum Spülen des Wärmeblocks verwenden.
▶ Prüföffnung wieder öffnen und Kondensatwanne und Kondensatan-
schluss reinigen.
HINWEIS:
Sachschaden durch heiße Abgase!
Durch defekte Dichtungen können heiße Abgase austreten, die Geräte
beschädigen und ein sicheres Funktionieren gefährden.
▶ Nach jeder Wartung oder Inspektion alle durch die Maßnahme betrof-
fenen Dichtungen erneuern.
▶ Auf exakten Sitz der Dichtungen achten.
▶ Gas-Luft-Verhältnis einstellen ( Seite 42).
0010002838-002
0010002797-002
Condens 7000iW – 6720892044 (2019/10)
