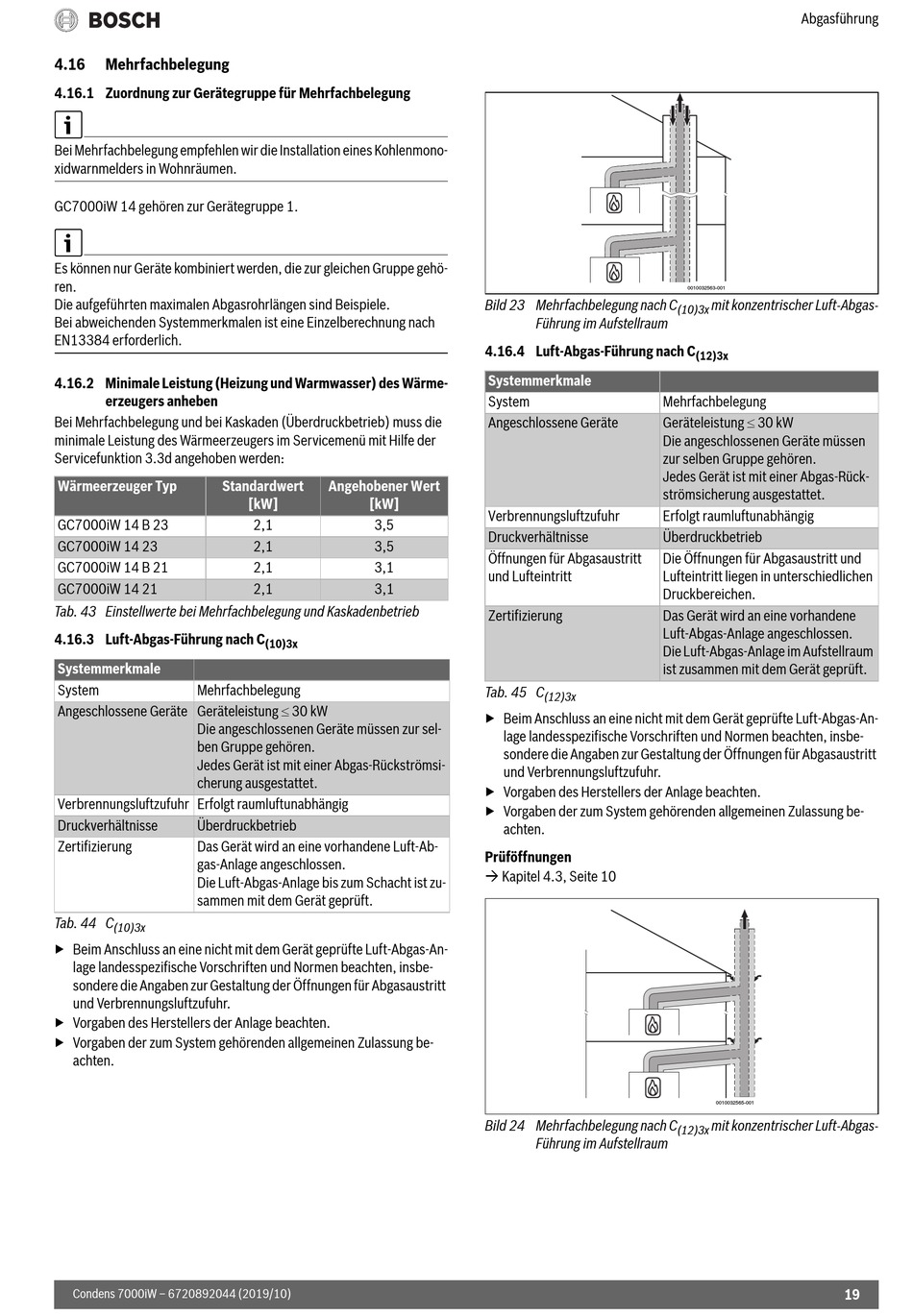

4.16

Mehrfachbelegung

4.16.1 Zuordnung zur Gerätegruppe für Mehrfachbelegung
Bei Mehrfachbelegung empfehlen wir die Installation eines Kohlenmono-
xidwarnmelders in Wohnräumen.
GC7000iW 14 gehören zur Gerätegruppe 1.
Es können nur Geräte kombiniert werden, die zur gleichen Gruppe gehö-
ren.
Die aufgeführten maximalen Abgasrohrlängen sind Beispiele.
Bei abweichenden Systemmerkmalen ist eine Einzelberechnung nach
EN13384 erforderlich.
4.16.2 Minimale Leistung (Heizung und Warmwasser) des Wärme-
erzeugers anheben
Bei Mehrfachbelegung und bei Kaskaden (Überdruckbetrieb) muss die
minimale Leistung des Wärmeerzeugers im Servicemenü mit Hilfe der
Servicefunktion 3.3d angehoben werden:
Wärmeerzeuger Typ
Standardwert
GC7000iW 14 B 23
GC7000iW 14 23
GC7000iW 14 B 21
GC7000iW 14 21
Tab. 43 Einstellwerte bei Mehrfachbelegung und Kaskadenbetrieb
4.16.3 Luft-Abgas-Führung nach C
Systemmerkmale
System
Mehrfachbelegung
Angeschlossene Geräte Geräteleistung  30 kW
Die angeschlossenen Geräte müssen zur sel-
ben Gruppe gehören.
Jedes Gerät ist mit einer Abgas-Rückströmsi-
cherung ausgestattet.
Verbrennungsluftzufuhr Erfolgt raumluftunabhängig
Druckverhältnisse
Überdruckbetrieb
Zertifizierung
Das Gerät wird an eine vorhandene Luft-Ab-
gas-Anlage angeschlossen.
Die Luft-Abgas-Anlage bis zum Schacht ist zu-
sammen mit dem Gerät geprüft.
Tab. 44 C
(10)3x
▶ Beim Anschluss an eine nicht mit dem Gerät geprüfte Luft-Abgas-An-
lage landesspezifische Vorschriften und Normen beachten, insbe-
sondere die Angaben zur Gestaltung der Öffnungen für Abgasaustritt
und Verbrennungsluftzufuhr.
▶ Vorgaben des Herstellers der Anlage beachten.
▶ Vorgaben der zum System gehörenden allgemeinen Zulassung be-
achten.
Condens 7000iW – 6720892044 (2019/10)
Angehobener Wert
[kW]
[kW]
2,1
3,5
2,1
3,5
2,1
3,1
2,1
3,1
(10)3x
Bild 23 Mehrfachbelegung nach C
Führung im Aufstellraum
4.16.4 Luft-Abgas-Führung nach C
Systemmerkmale
System
Angeschlossene Geräte
Verbrennungsluftzufuhr
Druckverhältnisse
Öffnungen für Abgasaustritt
und Lufteintritt
Zertifizierung
Tab. 45 C
(12)3x
▶ Beim Anschluss an eine nicht mit dem Gerät geprüfte Luft-Abgas-An-
lage landesspezifische Vorschriften und Normen beachten, insbe-
sondere die Angaben zur Gestaltung der Öffnungen für Abgasaustritt
und Verbrennungsluftzufuhr.
▶ Vorgaben des Herstellers der Anlage beachten.
▶ Vorgaben der zum System gehörenden allgemeinen Zulassung be-
achten.
Prüföffnungen
 Kapitel 4.3, Seite 10
Bild 24 Mehrfachbelegung nach C
Führung im Aufstellraum
Abgasführung
0010032563-001
mit konzentrischer Luft-Abgas-
(10)3x
(12)3x
Mehrfachbelegung
Geräteleistung  30 kW
Die angeschlossenen Geräte müssen
zur selben Gruppe gehören.
Jedes Gerät ist mit einer Abgas-Rück-
strömsicherung ausgestattet.
Erfolgt raumluftunabhängig
Überdruckbetrieb
Die Öffnungen für Abgasaustritt und
Lufteintritt liegen in unterschiedlichen
Druckbereichen.
Das Gerät wird an eine vorhandene
Luft-Abgas-Anlage angeschlossen.
Die Luft-Abgas-Anlage im Aufstellraum
ist zusammen mit dem Gerät geprüft.
0010032565-001
mit konzentrischer Luft-Abgas-
(12)3x
