Inhaltszusammenfassung für Bosch 9000i Serie

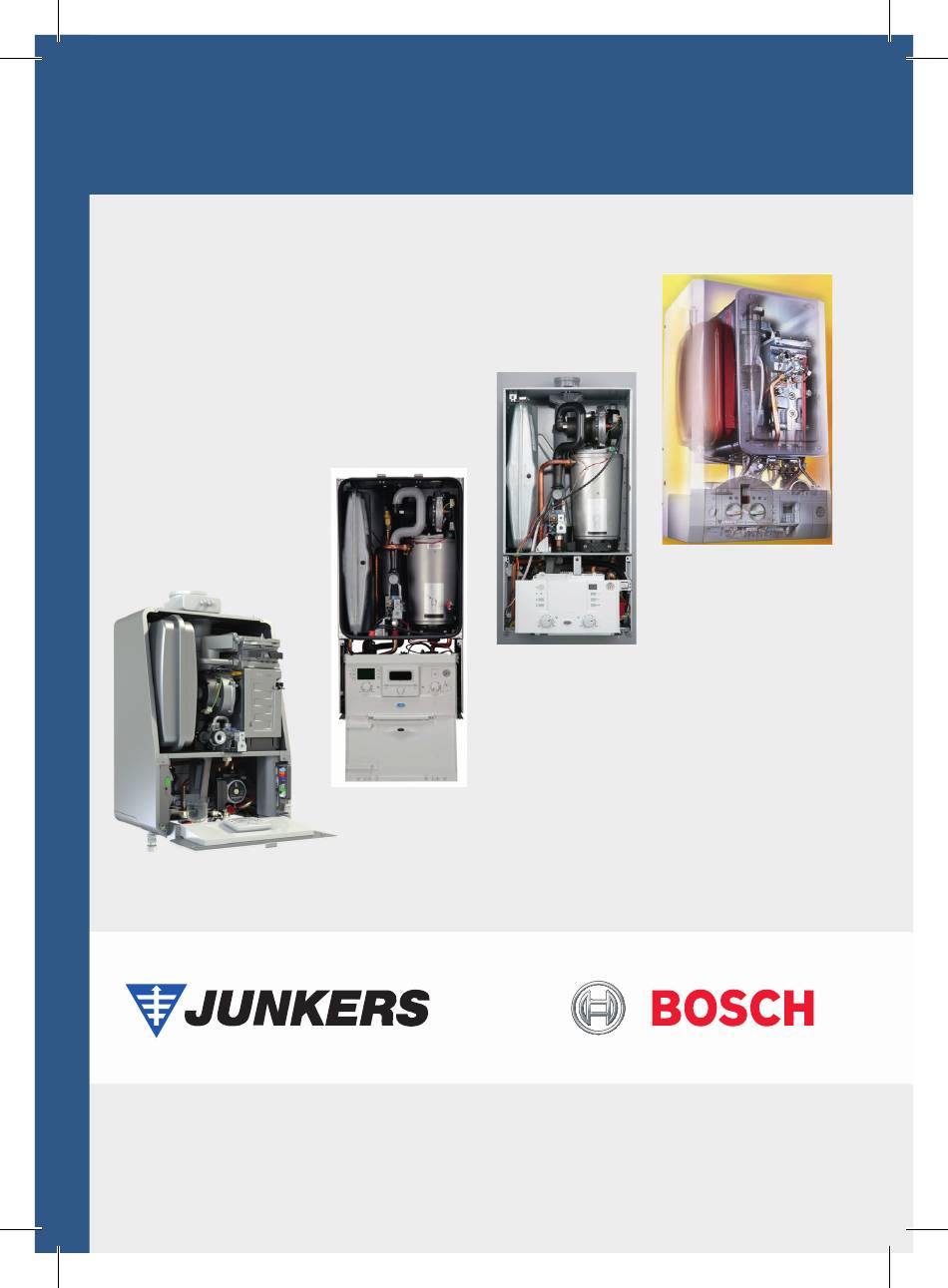

- Seite 1 für Heizgeräte Brennwert Servicefunktionen-Kompass für Heizgeräte Brennwert...
- Seite 2 Sie bei Ihren täglichen Wartungsarbeiten so gut wie möglich zu unterstützen, haben wir den Junkers Service- funktionen-Kompass entwickelt. Er enthält alle relevanten Servicefunktionen der Bosch Heatronic® (ältere Generationen) und der neuen Steuer- einheit CPU 500 für Gas-Brennwert- und Heizwertgeräte.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Seite Brennwertgeräte der Serie 9000i ab Baujahr 2015 (Zum Beispiel GC 9000i W-20E) Typenschild ................. 5 Anschlussplan ................6 HMI ....................7 HMI - Servicemenu - Info ............. 8 HMI - Servicemenu - Einstellungen ..........9 Gaseinstellung ................12 CO₂-Werte für Gaseinstellung/Steuerdrücke ....... - Seite 4 Inhaltsverzeichnis Seite Brennwertgeräte der Serie -2 ab Baujahr 1997 - 2006 (Zum Beispiel ZSBR 3 – 12A) Servicefunktionen ablesen, ändern, speichern ......88 Servicefunktionen ................ 92 Gaseinstellung ................112 CO₂-Werte für Gaseinstellung ............ 114 Steuerdrücke für Reinigungsgrenze ........... 118 Symbolanzeige ................120 Störungscodeliste ..............
-
Seite 5: Typenschild
PMW: 14,1 l/min NOx class 230V ~ 50 Hz IP Class IPX4D CE-PIN number Bosch Thermotechnik GmbH 0085-13 D-73249 Wernau / Germany Bezeichnung Brennwertkessel GC9000iW 20 EB 23 Brennwertkessel GC9000iW 20 EB 23 Serial no. 3730 - 617 - 007653 - 7736700601... -
Seite 6: Anschlussplan
Anschlussplan Brennwertgeräte der Serie 9000i ab Baujahr 2015 Anschlussplan 1. Netzanschluss Module 230 V AC 2. Speicherladepumpe 230 V / externes 3-Wege-Ventil 230 V 3. Externe Heizungspumpe 230 V 4. Zirkulationspumpe 230 V / oder schaltbare Externe Heizungspumpe 5. Netzanschluss 230V für externe Module (über Ein/Aus-Schalter geschaltet) 1. -
Seite 7: Hmi
Brennwertgeräte der Serie 9000i ab Baujahr 2015 Funktionstaste für Funktionstaste für Warmwasser-Einstellungen Warmwasser-Einstellungen Funktionstaste für Funktionstaste für Zentralheizungs-Einstellungen Zentralheizungs-Einstellungen Auf/Ab-Schaltfläche zum Navigieren durch Auf/Ab-Schaltfläche zum Navigieren durch das Menü oder zum Ändern von Werten das Menü oder zum Ändern von Werten - Schornsteinfegermodus aktivieren (3 s lang drücken) - Schornsteinfegermodus aktivieren (3 s lang drücken) - Notbetrieb aktivieren (8 s lang drücken) - Seite 8 Brennwertgeräte der Serie 9000i ab Baujahr 2015 HMI - Servicemenü HMI – Servicemenü Info Info Info Servicemenü Betriebszustand Info Letzte Störung Einstellungen Grenzwert Wärmeerzeuger Funktionstest Warmwasser System Notbetrieb 3 sec. dann drücken Gewünschte Menü gedrückt halten aussuchen und mit bestätigen Ebene 1 Ebene 2 Ebene 3...
-
Seite 9: Hmi - Servicemenu - Einstellungen
Brennwertgeräte der Serie 9000i ab Baujahr 2015 HMI - Servicemenü HMI-Servicemenü Einstellungen Einstellungen Einstellungen Servicemenü Heizung Info Hydraulik Einstellungen Grenzwert Pumpe Warmwasser Funktionstest Sonderfunktionen Notbetrieb 3 sec. dann drücken Gewünschtes Menü gedrückt halten aussuchen und mit bestätigen Ebene 1 Ebene 2 Ebene 3 Parameter-Ebene Ebene 1... - Seite 10 Brennwertgeräte der Serie 9000i ab Baujahr 2015 HMI - Servicemenü HMI-Servicemenü Einstellungen Einstellungen Einstellungen Servicemenü Heizung Info Einstellungen Hydraulik Pumpe Grenzwert Warmwasser Funktionstest Sonderfunktionen Notbetrieb 3 sec. dann drücken Gewünschtes Menü gedrückt halten aussuchen und mit bestätigen Ebene 1 Ebene 2 Ebene 3 Parameter-Ebene Ebene 1...
- Seite 11 Brennwertgeräte der Serie 9000i ab Baujahr 2015 HMI - Servicemenü HMI-Servicemenü Einstellungen Servicemenü Grenzwerte Funktionstest Notbetrieb Reset Anzeige Gewünschtes Menü 3 sec. aussuchen und mit bestätigen gedrückt halten Ebene 1 Ebene 2 Ebene 3 Parameter-Ebene Grenzwerte Max. Wärmeleistung XX.X kW Ebene 1 Ebene 2 Ebene 3...
-
Seite 12: Gaseinstellung
Brennwertgerate der Serie 9000i ab Baujahr 20 Gaseinstellung Brennwertgeräte der Serie 9000i ab Baujahr 2015 Gaseinstellung Anschlussdruck Gas prüfen Anschlussdruck Gas prüfen Brennwertgerate der Serie 9000i ab Baujahr 2015 Den Anschlussdruck, während der Brenner in Betrieb ist, Den Anschlussdruck, während der Brenner in Betrieb ist, Gaseinstellung bei Volllast messen, dafür: bei Volllast messen, dafür:... - Seite 13 Brennwertgeräte der Serie 9000i ab Baujahr 2015 Gaseinstellung Brennwertgerate der Serie 9000i ab Baujahr 2015 Gaseinstellung Gas-/ Luftverhältnis (CO ) einstellen Gas-/Luftverhältnis (CO2) einstellen Schronsteinfeg. Schronsteinfeg. Schronsteinfeg. Kesseltemp. dann Kesseltemp. 28,0°C Brenner wird 28,0°C gestartet Schornsteinfeg. Schornsteinfeg. Leist. Max. 100 % Leistung Min.
- Seite 14 ▶ CO²- oder O²-Wert messen. Brenner in Betrieb. CO messen, der Wert muss kleiner 250 ppm sein. ▶ Plombe entfernen. ▶ Plombe an der Einstellschraube der Gasarmatur ent ▶ Schraube lösen. CO²- oder O²-Wert für minimale Nennwärmeleistung ▶ Einstelldüse entsprechend der gewünschten Gasart einstellen. ▶...
- Seite 15 Maximale minimale Nennwärmeleistung Nennwärmeleistung Gasart CO² CO² Brennwertgeräte der Serie 9000i ab Baujahr 2015 Erdgas E, 9,5 % 4,0 % 8,6 % 5,5 % / CO Einstellwerte / Steuerdrücke Erdgas LL Flüssiggas 10,8 % 4,6 % 10,2 % 5,5 % (Propan)1 Flüssiggas 11,9 %...
-
Seite 16: Fühlerwerte
Brennwertgeräte der Serie 9000i ab Baujahr 2015 Fühlerwerte Kollektortemperaturfühler (TS1) Vorlauf-, Speicher-, Externer Vorlauftemperaturfühler, Temperatur Widerstand ( Ω ) Speichertemperaturfühler solar (TS2) ( °C +- 10%) 364 900 Temperatur Widerstand ( Ω ) 198 400 ( °C +- 10%) 112 400 14 772 66 050 11 981... - Seite 17 Brennwertgeräte der Serie 9000i ab Baujahr 2015 Fühlerwerte Warmwasser- Temperaturfühler Außentemperaturfühler Temperatur Widerstand ( Ω ) Temperatur Widerstand ( Ω ) ( °C +- 10%) ( °C +- 10%) 33 242 2 392 19 947 2 088 12 394 1 811 7 947 1 562 5 242...
- Seite 18 ServiceKey / Smart ServiceKey Brennwertgeräte der Serie 9000i ab Baujahr 2015 ServiceKey / Smart ServiceKey Junkers Smart ServiceKey Junkers ServiceKey 18 |...
-
Seite 19: Betriebs- Und Störmeldungen
Brennwertgeräte der Serie 9000i ab Baujahr 2015 Betriebs- und Störmeldungen Betriebsanzeigen Betriebsanzeigen (Störungsklasse O) Betriebs- und Störmeldungen Betriebsanzeigen signalisieren Betriebszustände in normalen Betrieb. Betriebsanzeigen können im Servicemenu unter > INFO > Nicht blockierende Störungen (Störungsklasse R) BETRIEBSZUSTAND aufgerufen werden. Betriebsanzeigen Bei nicht blockierenden Störungen bleibt die Heizungsanlage in Betrieb. - Seite 20 Brennwertgeräte der Serie 9000i ab Baujahr 2015 Betriebs- und Störmeldungen Blockierende Störungen (Störungsklasse B) Blockierende Störungen führen zu einer zeitlich begrenzten Abschaltung der Heizungsanlage. Die Heizungsanlage läuft selbstständig wieder an, sobald die blockierende Störung nicht mehr vorhanden ist. Bei einer blockierenden Störung wird die Bedienung der Menüs unterbrochen und die Störungsanzeige wird angezeigt.
- Seite 21 Brennwertgeräte der Serie 9000i ab Baujahr 2015 Betriebs- und Störmeldungen Störung – Störungs- Beschreibung Beseitigung Code klasse Das Gerät befindet sich im Heizbetrieb. Das Gerät befindet sich im Warmwasserbetrieb. Taktsperre: Das Zeitintervall für das Wiedereinschalten ist noch nicht erreicht. Betriebsbereitschaft: Keine Wärmeanforderung vorhanden...
- Seite 22 Brennwertgeräte der Serie 9000i ab Baujahr 2015 Betriebs- und Störmeldungen Störung – Störungs- Beschreibung Beseitigung Code klasse Der Vorlauf- oder X Betriebsdruck prüfen. Sicherheitstemperaturfühler Heizungsanlage und Gerät misst einen zu schnellen entlüften. Temperaturanstieg. X Heizungsanlage auf ausreichenden Wasserdurchfluss prüfen. X Verkabelung und Funktion der Pumpe und des jeweiligen Temperaturfühlers prüfen.
- Seite 23 Brennwertgeräte der Serie 9000i ab Baujahr 2015 Betriebs- und Störmeldungen Störung – Störungs- Beschreibung Beseitigung Code klasse Die vom Vorlauftemperaturfühler X Betriebsdruck prüfen. gemessene Temperatur ist hoher Heizungsanlage und Gerät als 105 °C. entlüften. X Heizungsanlage auf ausreichenden Wasserdurchfluss prüfen. X Funktion der Pumpe und des Vorlauftemperaturfühlers prüfen.
- Seite 24 Brennwertgeräte der Serie 9000i ab Baujahr 2015 Betriebs- und Störmeldungen Störung – Störungs- Beschreibung Beseitigung Code klasse Wärmeblock-Temperaturbegrenzer X Wenn die blockierende Störung oder X längere Zeit bestehen bleibt, Abgastemperaturbegrenzer hat X wird aus der blockierenden ausgelöst. X Störung eine verriegelnde X Störung.
- Seite 25 Brennwertgeräte der Serie 9000i ab Baujahr 2015 Betriebs- und Störmeldungen Störung – Störungs- Beschreibung Beseitigung Code klasse Unzureichende Flammenbildung X Dynamischen Gasvordruck prüfen. (Ionisationsstrom) während des X Verkabelung und Steckverbindung Brennerbetriebs. der Überwachungselektrode prüfen. X Zündeinrichtung auf Beschädigung und Verschleiß prüfen.
- Seite 26 Brennwertgeräte der Serie 9000i ab Baujahr 2015 Betriebs- und Störmeldungen Störung – Störungs- Beschreibung Beseitigung Code klasse Zeitfehler bei erster X Elektrische Steckkontakte und Sicherheitszeit Verkabelung zum Steuergerät prüfen, ggf. tauschen. X Steuergerät tauschen. Gebläse ausgefallen. X Verkabelung und Steckverbindungen des Gebläses prüfen.
- Seite 27 Brennwertgeräte der Serie 9000i ab Baujahr 2015 Betriebs- und Störmeldungen Störung – Störungs- Beschreibung Beseitigung Code klasse Die Heizungspumpe erzeugt X Diese Störungsanzeige kann keinen Druck. auftreten, ohne dass eine Störung vorliegt, wenn plötzlich alle Heizkörperventile geschlossen werden. X Betriebsdruck der Heizungsanlage prüfen.
- Seite 28 Brennwertgeräte der Serie 9000i ab Baujahr 2015 Betriebs- und Störmeldungen Störung – Störungs- Beschreibung Beseitigung Code klasse BUS-Kommunikation X Anschlusskabel BUS-Teilnehmer unterbrochen. prüfen, ggf. tauschen. Externer Vorlauftemperaturfühler X Temperaturfühler und defekt (hydraulische Weiche). Anschlusskabel auf Kurzschluss prüfen, ggf. tauschen. Externer Vorlauftemperaturfühler X Temperaturfühler und defekt (hydraulische Weiche) Anschlusskabel auf...
- Seite 29 Brennwertgeräte der Serie 9000i ab Baujahr 2015 Betriebs- und Störmeldungen Störung – Störungs- Beschreibung Beseitigung Code klasse Nach Gasabschaltung: Flamme X Gasarmatur prüfen, ggf. tauschen. wird erkannt. X Abfluss des Kondensatsiphon reinigen. X Elektroden auf Verschmutzung prüfen, ggf. tauschen. X Anschlusskabel der Elektroden prüfen, ggf.
- Seite 30 Brennwertgeräte der Serie 9000i ab Baujahr 2015 Betriebs- und Störmeldungen Störungen, die nicht angezeigt werden Beschreibung Beseitigung Verbrennungsgeräusche zu laut; X Gasart prüfen. Brummgeräusche X Gas-Anschlussdruck prüfen. X Abgasanlage prüfen, ggf. reinigen oder instand setzen. X Gas-Luft-Verhältnis prüfen, ggf. korrigieren. X Gasarmatur prüfen, ggf.
-
Seite 31: Servicekey
Brennwert Brennwertgeräte der Serie -4/-5 ab Baujahr 2013/2016 Symbolanzeige Bosch Heatronic -4 Brennwertgeräte der Serie -4 ab Baujahr 2013 Symbolanzeige Bosch Heatronic -4 Display Umblättern – Service-key Umblättern Mano- meter reset service/ Haupt- return schalter Vorlauf- Einbau Warmwasser- Betriebsanzeige temperaturregler... -
Seite 32: Brennwertgeräte Der Serie -4/-5 Ab Baujahr 2013/2016
Brennwertgeräte der Serie -4/-5 ab Baujahr 2013/2016 Brennwert Brennwert Brennwert Servicefunktionen (ablesen, ändern, speichern) Brennwertgerate der Serie -4 ab Baujahr 2013 Brennwertgerate der Serie -4 ab Baujahr 2013 Brennwertgerate der Serie -4 ab Baujahr 2013 Servicefunktionen (ablesen, ändern, speichern) Servicefunktionen (ablesen, ändern, speichern) Servicefunktionen (ablesen, ändern, speichern) -
Seite 33: Wiederherstellen Der Grundeinstellung
Brennwert Brennwertgerate der Serie -4 ab Baujahr 2013 Servicefunktionen (ablesen, ändern, speichern) Brennwert Brennwertgeräte der Serie -4/-5 ab Baujahr 2013/2016 Servicefunktionen (ablesen, ändern, speichern) Brennwertgerate der Serie -4 ab Baujahr 2013 reset Test Menu 1 Servicefunktionen (ablesen, ändern, speichern) Servicetaste und ok-Taste gleichzeitig so reset Test... - Seite 34 Brennwert Brennwertgerate der Serie -4 ab Baujahr 2013 Brennwertgeräte der Serie -4/-5 ab Baujahr 2013/2016 Servicefunktionen (ablesen, ändern, speichern) Servicefunktionen (ablesen, ändern, speichern) Gaseinstellung “Max“ eco-Taste und Servicetaste gleichzeitig so lange Gaseinstellung “Max“ drücken, bis im Display das Symbol erscheint. Die alphanumerische Anzeige zeigt die Vorlauftemperatur, reset in der Textzeile blinkt die Betriebsart Max...
-
Seite 35: Servicefunktionen
Brennwert Brennwertgeräte der Serie -4/-5 ab Baujahr 2013/2016 Brennwertgerate der Serie -4 ab Baujahr 2013 Servicefunktionen (Informationen) Servicefunktionen (Informationen) Um dieses Menü aufzurufen: Um dieses Menü aufzurufen: reset Servicetaste drücken. X Servicetaste drücken. Pfeiltasten oder drücken, um die einzelnen Informationen anzuzeigen. ... - Seite 36 Brennwertgeräte der Serie -4/-5 ab Baujahr 2013/2016 Servicefunktionen (Betriebsanzeige) Bertriebscode Beschreibung Das Gerät befindet sich in Betriebsbereitschaft, kein Wärmebedarf vorhanden Heizungspumpe wird gestartet. Gebläse wird gestartet. Kompressor wird gestartet. Das Gerät befindet sich im Heizungsbetrieb. Stopp der Wärmepumpen nicht möglich (minimale Laufzeit noch nicht erreicht).
- Seite 37 Brennwertgeräte der Serie -4/-5 ab Baujahr 2013/2016 Servicefunktionen (Betriebsanzeige) Betriebs- Beschreibung code Das Gerät befindet sich im Heizbetrieb Das Gerät befindet sich im Warmwasserbetrieb Taktsperre aktiv: Das Zeitintervall für das Wiedereinschalten des Brenners ist noch nicht erreicht. (Servicefunktion 2.3b) Das Gerät befindet sich in Betriebsbereitschaft, kein Wärmebedarf vorhanden Die aktuelle Vorlauftemperatur ist höher als die Soll-Vorlauftemperatur.
- Seite 38 Notizen 38 |...
-
Seite 39: Brennwertgerate Der Serie -4 Ab Baujahr 2013 Servicefunktionen
Brennwert Brennwertgeräte der Serie -4/-5 ab Baujahr 2013/2016 Brennwertgerate der Serie -4 ab Baujahr 2013 Servicefunktionen (Servicemenü 1) Servicefunktionen (Servicemenü 1) Um dieses Menü aufzurufen: reset Um dieses Menü aufzurufen: Menu Servicetaste und ok-Taste gleichzeitig so lange drücken, X Servicetaste und ok-Taste gleichzeitig so bis die Textzeile Menu 1 anzeigt. - Seite 40 Brennwert Brennwertgeräte der Serie -4/-5 ab Baujahr 2013/2016 Brennwertgerate der Serie -4 ab Baujahr 2013 Servicefunktionen (Servicemenü 2) Servicefunktionen (Servicemenü 2) Um dieses Menü aufzurufen: reset Um dieses Menü aufzurufen: Menu X Servicetaste und ok-Taste gleichzeitig so Servicetaste und ok-Taste gleichzeitig so lange drücken, lange drücken, bis die Textzeile Menu 1 anzeigt.
- Seite 41 Bemerkung/Einschränkung Bei Erdgasgeräten: Gasdurchflussmenge messen Messergebnis mit den Einstelltabellen vergleichen Abweichungen korrigieren Bei Erdgasgeräten: Gasdurchflussmenge messen Messergebnis mit den Einstelltabellen vergleichen Abweichungen korrigieren Niedrige Pumpenkennlinie einstellen, um möglichst viel Energie zu sparen und eventuelle Strömungsgeräusche gering zu halten Bei Anschluss eines Heizungsreglers wird die Pumpenschaltart automatisch eingestellt. | 41...
- Seite 42 Brennwertgeräte der Serie -4/-5 ab Baujahr 2013/2016 Servicefunktionen (Servicemenü 2) Beschreibung Einstellungen/ Einstellbereich 2.1F Hydraulische Anlagen- • 0: Heizungspumpe und 3-Wege-Ventil (intern) konfiguration (nur bei ZBR) 1: Heizungspumpe (intern) • und 3-Wege-Ventil (extern) • 2: Heizungspumpe (intern) und Speicherladepumpe (extern) 2.1H Pumpenleistung •...
- Seite 43 Bemerkung/Einschränkung Mit der Anlagenkonfiguration legen Sie fest, welche Komponenten im Heizungssystem möglich sind. Nur bei Pumpenkennfeld 0 verfügbar (Servicefunktion 2.1C) Nur bei Pumpenkennfeld 0 verfügbar (Servicefunktion 2.1C) Die interne Pumpe wird solange gesperrt, bis das externe 3-Wege-Ventil seine Endposition erreicht hat Nach Wartungsarbeiten kann die Entlüftungsfunktion eingeschaltet werden.
- Seite 44 Brennwertgeräte der Serie -4/-5 ab Baujahr 2013/2016 Servicefunktionen (Servicemenü 2) Beschreibung Einstellungen/ Einstellbereich 2.3F Dauer der Warmhaltung • 0 ..30 Minuten 2.4F Siphonfüllprogramm • 0: Ausgeschaltet (nur während Wartungsarbeiten erlaubt) • 1: Eingeschaltet 0: Ausgeschaltet 2.5E Anschluss • 1: Zirkulationspumpe programmieren •...
- Seite 45 Bemerkung/Einschränkung Der Heizbetrieb bleibt nach einer Warmwasserbereitung für diese Dauer gesperrt Das Siphonfüllprogramm wird in folgenden Fällen aktiviert: • Das Gerät wird am Ein/Aus-Schalter eingeschaltet • Der Brenner war 28 Tage nicht in Betrieb • Die Betriebsart wird von Sommer- auf Winterbetrieb umgestellt Während der Dauer des Siphonfüllprogramms, blinkt das Symbol Mit dieser Servicefunktion kann der Anschluss entsprechend programmiert werden...
- Seite 46 Brennwertgeräte der Serie -4/-5 ab Baujahr 2013/2016 Servicefunktionen (Servicemenü 2) Beschreibung Einstellungen/ Einstellbereich 2.bF Verzögerung der Warmwasser- • ... 50 Sekunden bereitung (Solarmodus) (nur ZWB) 2.CE Anzahl Pumpenstarts der • … 6: Pumpenstarts pro Stunde, Zirkulationspumpe (nur ZSB) Dauer jeweils 3 Minuten •...
- Seite 47 Bemerkung/Einschränkung Einstellung so wählen, dass der Heizbetrieb so lange verzögert wird, bis der Warm- wasser-Temperaturfühler feststellt, ob das solar vorgewärmte Wasser die gewünschte Auslauftemperatur erreicht. Nur bei aktivierter Zirkulationspumpe verfügbar (Servicefunktion 2.CL) Wenn Servicefunktion 2.5E auf programmiert ist | 47...
-
Seite 48: Grundeinstellungen
Brennwert Brennwertgerate der Serie -4 ab Baujahr 2013 Brennwertgeräte der Serie -4/-5 ab Baujahr 2013/2016 Servicefunktionen (Servicemenü 3) Servicefunktionen (Servicemenü 3) Um dieses Menü aufzurufen: reset Menu 1 X Servicetaste und ok-Taste gleichzeitig so Um dieses Menü aufzurufen: lange drücken, bis die Textzeile Menu 1 anzeigt. Servicetaste und ok-Taste gleichzeitig so lange drücken, reset bis die Textzeile Menu 1 anzeigt. - Seite 49 Bemerkung/Einschränkung Begrenzt den Einstellbereich für die maximale Heizleistung (Servicefunktion 2.1A) Begrenzt den Einstellbereich für die maximale Warmwasserleistung (Servicefunktion 2.1b) Begrenzt den Einstellbereich für die Vorlauftemperatur | 49...
- Seite 50 Brennwert Testmenü Testmenü Um dieses Menü aufzurufen: reset Menu Um dieses Menü aufzurufen: X Servicetaste und ok-Taste gleichzeitig so Servicetaste und ok-Taste gleichzeitig so lange drücken, lange drücken, bis die Textzeile Menu 1 anzeigt. bis die Textzeile Menu 1 anzeigt. reset Test Pfeiltaste...
- Seite 51 Bemerkung/Einschränkung Prüfen der Zündung durch permanente Zündung ohne Gaszufuhr. Um Schäden am Zündtrafo zu vermeiden: Funktion maximal 2 Minuten eingeschaltet lassen. Gebläselauf ohne Gaszufuhr oder Zündung | 51...
-
Seite 52: Gaseinstellung
Brennwertgeräte der Serie -5 ab Baujahr 2016 Gaseinstellung Gaseinstellung prüfen | 31 Gas-Luft-Verhältnis prüfen und ggf. einstellen 11.3 Gas-Luft-Verhältnis prüfen und ggf. einstellen (außer ZSB 14-5C-Geräte) ärmeleistung ist X Gerät ausschalten. ▶ Gerät ausschalten. werden. X Verkleidung abnehmen. ▶ Verkleidung abnehmen. eleistung von der X Gerät einschalten. - Seite 53 Gas-/Luftverhältnis ( CO ) einstellen Brennwertgeräte der Serie -5 ab Baujahr 2016 Gaseinstellung eco-Taste und Servicetaste gleichzeitig so lange drücken, bis im Display das Symbol erscheint. X Plombe der Gasdrossel entfernen. Die alphanumerische Anzeige zeigt die Vorlauftemperatur, in der blinkt die Betriebsart Max Textzeile (= maximale Nennwärmeleistung).
-
Seite 54: Brennwertgeräte Der Serie -5 Ab Baujahr 2016 Gaseinstellung
Brennwertgeräte der Serie -5 ab Baujahr 2016 Gaseinstellung X Plombe an der Einstellschraube der Gasarmatur entfernen. X CO - oder O -Gehalt für die minimale Nennwärmeleistung gemäß Tabelle einstellen. X Einstellung bei maximaler Nennwärmeleistung und minimaler Nennwärmeleistung erneut prüfen und ggf. nachstellen. X ok-Taste drücken. - Seite 55 Brennwertgeräte der Serie -5 ab Baujahr 2016 Gaseinstellung VORSICHT: Nur bei ZSB 14-5C ist das Gas-Luft-Verhältnis für die maximale Nennwärmeleistung werkseitig eingestellt und darf nicht verändert werden. Einstellwert nur für ZSB 14-5C... maximale Nennwärmeleistung minimale Nennwärmeleistung Gasart Erdgas E, 8,0 % – 8,8 % –...
- Seite 56 Gas-/Luftverhältnis ( CO ) einstellen uftverhältnis ( CO ) einstellen Brennwertgeräte der Serie -4 ab Baujahr 2013 Gaseinstellung Gas-/Luftverhältnis (CO ) einstellen ab Baujahr 2013 und Servicetaste gleichzeitig so lange eco-Taste und Servicetaste gleichzeitig so lange s im Display das Symbol erscheint.
-
Seite 57: Brennwertgeräte Der Serie -4 Ab Baujahr 2013 Gaseinstellung
Max. - Einst An der Gasdrossel CO2- oder O2-Wert für maximale Nennwärmeleistung nach Tabelle einstellen. Brennwertgeräte der Serie -4 ab Baujahr 2013 Gaseinstellung X Mit Pfeiltaste die minimale Nennwärmeleistung einstellen. In der Mit Pfeiltaste die minimale Nennwärmeleistung einstellen. Textzeile blinkt die Betriebsart Min (= minimale Nennwärmeleistung). In der Textzeile blinkt die Betriebsart Min (= minimale) Nennwärmeleistung. -
Seite 58: Co₂-Einstellwerte Für Gaseinstellungen
Brennwertgeräte der Serie -4 ab Baujahr 2013 CO₂-Einstellwerte CO₂-Einstellwerte für Gaseinstellungen ZSB/ZWB ..-4C .. maximale Nennwärmeleistung minimale Nennwärmeleistung Gasart Erdgas E (G20), 9,4 % 4,0 % 8,6 % 5,5 % Erdgas LL (G25) Flüssiggas 10,8 % 4,6 % 10,5 % 5,0 % (Propan) Flüssiggas... -
Seite 59: Gasarmatur Ausbauen
Brennwertgeräte der Serie -4/-5 ab Baujahr 2013/2016 Steuerdrücke/Ausbau der Gasarmatur Gerät Steuerdruck Reinigung ZSB 14-4... < 4,2 mbar ZSB 24-4... < 2,4 mbar 14.14 Gasarmatur prüfen ▶ Stecker (230 V AC) an der Gasarmatur abziehen. ▶ Widerstand von Magnetventil [1] und [2] messen. ZWB 30-4... -
Seite 60: Nicht Blockierende Störung
Brennwertgeräte der Serie -4/-5 ab Baujahr 2013/2016 Störungsanzeigen Nicht blockierende Störung Bei nicht blockierenden Störungen bleibt die Heizungsanlage in Betrieb im Display wird das Symbol angezeigt. Nicht blockierende Störung zurücksetzen X Servicetaste so lange drücken bis bis im Display erscheinen. Es wird der Störungscode mit der kleinsten Nummer angezeigt. -
Seite 61: Verriegelnde Störung
Brennwertgeräte der Serie -4/-5 ab Baujahr 2013/2016 Störungsanzeigen Verriegelnde Störung Verriegelnde Störungen führen zu einer Abschaltung der Heizungsanlage die erst nach einem Reset wieder anläuft. • Die Störungsanzeigen werden mit Störungs- code und Zusatzcode im Display blinkend angezeigt. Verriegelnde Störung zurücksetzen (Reset) X Gerät aus- und wieder einschalten. -
Seite 62: Beseitigung
Brennwertgeräte der Serie -4/-5 ab Baujahr 2013/2016 Störungsanzeigen Störung Zusatz- Beschreibung Beseitigung Code code Die Temperatur am Diese Störungsanzeige kann auftreten, Vorlauf tempera tur- ohne dass eine Störung vorliegt, wenn fühler ist > 95 °C plötzlich alle Heizkörperventile ge- schlossen werden Betriebsdruck der Heizungsanlage prüfen Wartungshähne öffnen... - Seite 63 Brennwertgeräte der Serie -4/-5 ab Baujahr 2013/2016 Störungsanzeigen Störung Zusatz- Beschreibung Beseitigung Code code Der Brenner und das Gebläse waren 24 Std. ununterbro- chen in Betrieb und werden zur Sicher- heitskontrolle für kurze Zeit außer Be- trieb genommen Gebläse zu schnell Abgassystem prüfen, ggf.
- Seite 64 Brennwertgeräte der Serie -4/-5 ab Baujahr 2013/2016 Störungsanzeigen Störung Zusatz- Beschreibung Beseitigung Code code Gradienten begren- Betriebsdruck der Heizungsanlage zung: zu schneller prüfen Temperaturanstieg Wartungshähne öffnen im Heizbetrieb Heizungspumpe mit Servicefunktion t03 „Permanenter Pumpenlauf“ prüfen Anschlusskabel zur Heizungspumpe prüfen Heizungspumpe anwerfen, ggf.
- Seite 65 Brennwertgeräte der Serie -4/-5 ab Baujahr 2013/2016 Störungsanzeigen Störung Zusatz- Beschreibung Beseitigung Code code 224 B Wärmeblock-Tem- Wenn die blockierende Störung längere 224 V peraturbegrenzer Zeit bestehen bleibt, wird aus der blo- oder Abgastem- ckierenden Störung eine verriegelnde peraturbegrenzer Störung. hat ausgelöst Wärmeblock-Temperaturbegrenzer und Anschlusskabel auf Unterbre-...
- Seite 66 Brennwertgeräte der Serie -4/-5 ab Baujahr 2013/2016 Störungsanzeigen Störung Zusatz- Beschreibung Beseitigung Code code Flamme wird nicht Prüfen, ob Gashahn geöffnet erkannt Gas-Anschlussfließdruck prüfen Netzanschluss prüfen Elektroden mit Kabel prüfen, ggf. tauschen Abgassystem prüfen, ggf. reinigen oder instandsetzen Gas-Luft-Verhältnis prüfen, ggf.
- Seite 67 Brennwertgeräte der Serie -4/-5 ab Baujahr 2013/2016 Störungsanzeigen Störung Zusatz- Beschreibung Beseitigung Code code Anschlusskabel der Verkabelung prüfen, ggf. tauschen Gasarmatur, Gas- Gasarmatur prüfen, ggf. tauschen armatur oder Steuergerät tauschen Steuergerät defekt Interne Störung Kodierstecker tauschen Steuergerät tauschen Zeitfehler bei Elektrische Steckkontakte und Ver- Wiederanlauf- kabelung zum Steuergerät prüfen,...
- Seite 68 Brennwertgeräte der Serie -4/-5 ab Baujahr 2013/2016 Störungsanzeigen Störung Zusatz- Beschreibung Beseitigung Code code Nach Gasabschal- Gasarmatur prüfen, ggf. tauschen tung: Flamme wird Abfluss des Kondensatsiphons reini- erkannt Elektroden und Anschlusskabel prü- fen, ggf. tauschen Abgassystem prüfen, ggf. reinigen oder instandsetzen Abgasanlage prüfen ggf.
- Seite 69 Brennwertgeräte der Serie -4/-5 ab Baujahr 2013/2016 Störungsanzeigen Störung Beschreibung Beseitigung Code Warmwasser- Heizungspumpe nicht erkannt Temperaturfühler Anschlusskabel auf Unterbrechung oder defekt Kurzschluss prüfen, ggf. tauschen Warmwasser- Kabel am Temperaturfühler abziehen Temperaturfühler Temperaturfühler prüfen, ggf. tauschen defekt Anschlusskabel auf Unterbrechung oder Kurzschluss prüfen, ggf.
- Seite 70 Brennwertgeräte der Serie -4/-5 ab Baujahr 2013/2016 Störungsanzeigen (die nicht im Display angezeigt werden) Gerätestörungen Beseitigung Zu laute Verbrennungs- Kodierstecker richtig aufstecken, ggf. tauschen geräusche; Gasart prüfen Brummgeräusche Gas-Anschlussfließdruck prüfen Abgassystem prüfen, ggf. reinig. od. instandsetzen Gas-Luft-Verhältnis prüfen, ggf. korrigieren Gasarmatur prüfen, ggf.
- Seite 71 Notizen...
-
Seite 72: Brennwertgeräte Der Serie -3 Ab Baujahr 2007
Brennwertgeräte der Serie -3 ab Baujahr 2007 Servicefunktionen (ablesen, ändern, speichern) 1. Service-Ebene (bis 7.F) Taste " " 5 sec. gedrückt halten. Mit der Taste „ECO“ oder „ “ die Servicefunktionen auswählen. 2. Service-Ebene (ab 8.A) In die 2. Service-Ebene kommt man nur über die 1. - Seite 73 Brennwertgeräte der Serie -3 ab Baujahr 2007 Servicefunktionen (ablesen, ändern, speichern) Werte ablesen oder einstellen Taste drücken und der Wert erscheint am kleinen Display, zum verändern der Werte die Taste „ECO“ oder „ “ drücken. Wert speichern Taste drücken bis das kleine Display zeigt.
-
Seite 74: Brennwertgeräte Der Serie -3 Ab Baujahr 2007 Servicefunktionen
Brennwertgeräte der Serie -3 ab Baujahr 2007 Servicefunktionen 1. Service-Ebene 1. Service-Ebene (bis 7.F) Servicetaste 5 sec gedrückt halten. Mit der Taste „ECO“ oder „ “ die Servicefunktionen auswählen Servicefunktion Maximale Heizleistung Maximale Speicherleistung Pumpenkennfeld Pumpenkennlinie Pumpenschaltart Pumpenmodus (ZBR) 74 |... - Seite 75 Werks- Einstell- Anzeigebereich einstellung 27 – U0 Anzeige in % U0 = 100 % 28 – U0 Anzeige in % U0 = 100 % 00: Pumpenkennlinie einstellbar 01: Konstantdruck hoch 02: Konstantdruck mittel 04 ja 03: Konstantdruck niedrig 04: Proportionaldruck hoch 05: Proportionaldruck niedrig 02 - 07 07 ja 02 - 07 07 ja...
- Seite 76 Brennwertgeräte der Serie -3 ab Baujahr 2007 Servicefunktionen Servicefunktion Umschaltverzögerung für Ext. Umsteuerventil (ZBR) Maximale Vorlauftemperatur Entlüftungsfunktion (Brenner ist aus, während Entlüftungsfunktion in Betrieb ist) Legionellenschutz Betriebsart Automatische Taktsperre Taktsperre, Zeitvorgabe Schaltdifferenz minimale Nennwärmeleistung (Hzg/Brw) Taktzeit Brw. – Warmhaltung (ZWB) Dauer Warmhaltung (ZWB) Maximale Warmhaltetemperatur Warnton (bei Störung)
- Seite 77 Werks- Einstell- Anzeigebereich einstellung 0 – 24 sec (1 entspricht 10 sec) 35 – 88°C 00 = aus 01 = ein, automatische Deaktivierung (ein für 4 Minuten, dann aus) 02 = permanent ein“ 00 = aus 01 = ein 00 = normal 01 = min (für 15 min) 02 = max (für 15 min) 00 = aus...
- Seite 78 Brennwertgeräte der Serie -3 ab Baujahr 2007 Servicefunktionen Servicefunktion Wartungsintervall zurücksetzen Lüfternachlaufzeit Schaltuhr Kanal einstellen Speichertyp einstellen Schaltausgang LP – NP konfigurieren Wartungsintervall einstellen Letzte Störung Raumregler, Spannung Klemme 2 (z.B TR 100) Vorlaufsolltemperatur Aktueller Durchfluss Turbine Schaltuhr Eingang Betriebsleuchte „Umsteuerventil in die Mittelposition fahren (nicht bei ZBR)“...
-
Seite 79: Werkseinstellung
Werks- Einstell- Anzeigebereich einstellung 00 muss gespeichert werden, um Inspektionsintervall auf 0 zurücksetzen“ 01 – 18 x 10 sec 00 = 2–Kanal (Hzg. u. Brw) 01 = 1-Kanal-Hzg. 02 = 1-Kanal-Brw 00 = kein Temperaturfühler vorhanden 01 = Standartspeicher (Warmwasser) 02 = Pufferspeicher (Heizung) 00 = aus 01 = Zirkulationspumpe... - Seite 80 Brennwertgeräte der Serie -3 ab Baujahr 2007 Servicefunktionen Servicefunktion Hydraulische Weiche (externer Vorlauf – Temperaturfühler) Bautrockenfunktion Raumregler, Konfiguration 1, 2, 4 Solarfühler Mehrfamilienhaus (MFH) Manueller Betrieb des Mischers 80 |...
- Seite 81 Werks- Einstell- Anzeigebereich einstellung 00 = Temperaturfühler abgeschaltet 01 = Temperaturfühler an Heatronic -3 02 = Temperaturfühler an IPM 1, IPM 2 00 = abgeschaltet 01 = nur Heizbetrieb, alle anderen Wärmeanforderung gesperrt 00 = Eingang abgeschaltet 01 = 0 – 24 VDC Eingang, Leistungsvorgabe 02 = 0 –...
- Seite 82 Brennwertgeräte der Serie -3 ab Baujahr 2007 Servicefunktionen 2. Service-Ebene 1. Service-Ebene (bis 7.E) Servicetaste 5 sec gedrückt halten. Mit der Taste „ECO“ oder „ “ die Servicefunktionen auswählen. 2. Service-Ebene (ab 8.A) In die 2. Service-Ebene kommt man nur über die 1. Service-Ebene. „ECO“...
- Seite 83 Werks- Einstell- Anzeigebereich einstellung Abwechselnd 3x 2 Stellen (z.B. CL.18.04) nein Zeigt die letzten vier Ziffern der Bestellnummer an nein 00 – F6 nein 00 – Fd nein 00 muss abgespeichert werden 00 = aus 01 = ein (nicht länger als 2 min) 00 = Betrieb 01 = min 02 = max...
-
Seite 84: Gaseinstellung
Gaseinstellung Gaseinstellung Brennwertgeräte der Serie -3 ab Baujahr 2007 CERAPUR-3, CERAPURCOMFORT -3, CERAPUR-3, CERAPURCOMFORT -3, Gaseinstellung (Gasarmatur CE 424) CERAPURCOMFORT-ECO -3 CERAPURCOMFORT-ECO -3 Gas-/Luftverhältnis (CO ) einstellen Gas-/Luftverhältnis (CO ) einstellen Gas-/Luftverhältnis (CO ) einstellen Taste so lange drücken, Taste so lange drücken, bis sie Taste so lange drücken, bis sie... - Seite 85 Brennwertgeräte der Serie -3 ab Baujahr 2007 Gaseinstellung (Gasarmatur CE 424) Taste kurz drücken. Taste kurz drücken. Das Display zeigt die Das Display zeigt die Min.-Einstellung Min.-Einstellung Vorlauftemperarutur im Wechsel Vorlauftemperarutur im Wechsel = min. = min. Nennwärmeleistung. Nennwärmeleistung. -Wert messen. -Wert messen.
-
Seite 86: Brennwertgeräte Der Serie -3 Ab Baujahr 2007 Gaseinstellung (Gasarmatur Sit)
Brennwertgeräte der Serie -3 ab Baujahr 2007 Gaseinstellung (Gasarmatur SIT) Gas-/Luftverhältnis (CO ) einstellen Taste so lange drücken, bis sie leuchtet. Das Display zeigt die Vorlauf- temperarutur im Wechsel = max. eingestellte Heizleistung. Taste kurz drücken. 6 720 614 090-32.1O Das Display zeigt die Vorlauf- Max.-Einstellung temperarutur im Wechsel... - Seite 87 Brennwertgeräte der Serie -3 ab Baujahr 2007 Gaseinstellung (Gasarmatur SIT) Schornsteinfegertaste kurz drücken. Min.-Einstellung Das Display zeigt die Vorlauf- temperatur im Wechsel = minimale Nennwärmeleistung. -Wert messen. Plombe an der Einstellschraube der Gasarmatur entfernen und -Wert für min. Nennwärme- leistung nach Tabelle (Seite 54) einstellen.
-
Seite 88: Co₂-Werte Für Gaseinstellung/Steuerdrücke
Brennwertgeräte der Serie -3 ab Baujahr 2007 CO₂-Werte für Gaseinstellung Gerät Gasart bei max. bei min. Nennwärmel. Nennwärmel. ZSB 14-3 A Erdgas 9,4 % 8,6 % ZSB 22-3 A Flüssiggas 10,8 % 12,4 % 10,8 % 12,4 % ZWB 28-3 A ZSBR 16-3 A Erdgas 9,4 %... -
Seite 89: Brennwertgeräte Der Serie -3 Ab Baujahr 2007 Steuerdrücke Für Reinigungsgrenze
Brennwertgeräte der Serie -3 ab Baujahr 2007 Steuerdrücke für Reinigungsgrenze Runder Wärmeblock WB 6 Gerät Steuerdruck Reinigung? ≥ 4,2 mbar nein ZSB 14-3 A.. < 4,2 mbar ≥ 2,4 mbar nein ZSB 22-3 A.. < 2,4 mbar ≥ 3,5 mbar nein ZWB 28-3 A.. - Seite 90 Notizen 90 |...
-
Seite 91: Brennwertgeräte Der Serie -3 Ab Baujahr 2007 Symbolanzeige Bosch Heatronic
Brennwertgeräte der Serie -3 ab Baujahr 2007 Symbolanzeige Bosch Heatronic -3 Symbol Beschreibung Symbol Beschreibung max. Nennwärmeleistung Thermische Desinfektion Quittierung nach Drücken max. eingestellte Heizleistung einer Taste min. Nennwärmeleistung Quittierung nach Drücken zweier Tasten Tatstensperre aktiv Quittierung nach Drücken der Taste länger als 3 Sek. -
Seite 92: Brennwertgeräte Der Serie -3 Ab Baujahr 2007 Störungscodeliste
Brennwertgeräte der Serie -3 ab Baujahr 2007 Störungscodeliste Code Beschreibung Heizungspumpe trocken gelaufen Speichertemmperaturfühler 2 defekt Warmwasser-Temperaturfühler Kommunikation unterbrochen Übertemperatur (CerapurModul, CerapurModul-Smart) Speichertemperaturfühler nicht erkannt Kodierstecker nicht erkannt b2-b6 Interner Datenfehler Gebläsedrehzahl zu niedrig Außentemperaturfühler nicht erkannt Anlagedruck zu niedrig Drucksensor Rücklauf-Temperaturfühler Externer Wächter hat ausgelöst... - Seite 93 Beseitigung Fülldruck der Heizungsanlage prüfen ggf. nachfüllen und entlüften Temperaturfühler u. Anschlusskabel auf Unterbrechung o. Kurzschluss prüfen, ggf. tauschen Temperaturfühler überprüfen, Kabelbaum Verbindungskabel BUS – Teilnehmer prüfen Speicher entlüften (ca. 2 Liter) Speicher-Temperaturfühler überprüfen Kodierstecker überprüfen Service-Funktion 8.E auf null setzen, Leiterplatte tauschen Gebläse, Kabelbaum, Abgasweg Außentemperaturfühler, Anschlusskabel Anlagedruck, Pumpe...
- Seite 94 Brennwertgeräte der Serie -2 Baujahr 1997 – 2006 Servicefunktionen anzeigen, einstellen, abspeichern (mit Textdisplay) Servicefunktionen anzeigen Es werden alle Servicefunktionen angezeigt. X Beliebige Taste drücken, um das Hauptmenü aufzurufen X Taste oder so oft drücken, bis der Cursor bei Einstellungen steht.
- Seite 95 Brennwertgeräte der Serie -2 Baujahr 1997 – 2006 Servicefunktionen anzeigen, einstellen, abspeichern (mit Textdisplay) Servicefunktionen einstellen Es werden die Servicefunktionen angezeigt, die eingestellt werden können. X Beliebige Taste drücken, um das Hauptmenü aufzurufen X Taste oder so oft drücken, bis der Cursor bei Einstellungen steht.
- Seite 96 Brennwertgeräte der Serie -2 Baujahr 1997 – 2006 Servicefunktionen auslesen (ohne Textdisplay) Werte der Bosch Heatronic auslesen Im Fall einer Reparatur vereinfacht dies die Einstellung wesentlich. – Eingestellte Werte auslesen und auf dem Aufkleber „Einstellungen der Bosch Heatronic“ eintragen. – Aufkleber sichtbar an das Gerät kleben.
- Seite 97 Notizen | 97...
- Seite 98 Brennwertgeräte der Serie -2 Baujahr 1997 – 2006 Servicefunktionen ändern, speichern (ohne Textdisplay) Speicherladeleistung (Servicefunktion 2.3) Die Speicherladeleistung kann zwischen min. Nennwärmeleistung und max. Nennwärmeleistung Warmwasser auf die Übertragungs- leistung des Warmwasserspeichers eingestellt werden. Werkseinstellung ist die max. Nennwärmeleistung Warmwasser: 99. - Taste drücken und halten, bis das Display...
- Seite 99 Brennwertgeräte der Serie -2 Baujahr 1997 – 2006 Servicefunktionen ändern, speichern (ohne Textdisplay) - Speicherladeleistung auf dem bei- gelegten Aufkleber „Einstellungen der Bosch Heatronic“ eintagen. - Taste drücken und halten, bis das Display zeigt. Der Wert ist gespeichert. - Temperaturregler auf die ursprünglichen Werte drehen.
- Seite 100 Brennwertgeräte der Baujahre 1997 – 2006 Servicefunktionen (mit Textdisplay) Bosch Heatronic ohne Textdisplay 1. Service-Ebene (bis 4.9): Servicetaste drücken, bis das Display – – zeigt. Temperaturregler drehen, um eine Servicefunktion auszuwählen. 2. Service-Ebene (ab 5.0): Schornsteinfeger- und Servicetaste drücken, bis das Display = = zeigt.
-
Seite 101: Bosch Heatronic Mit Textdisplay
Bosch Heatronic mit Textdisplay Servicetaste ca. 5 Sekunden gedrückt halten. Taste drücken und mit den Tasten oder „Service“ wählen. Taste drücken und mit den Tasten oder „Servicefunktionen anzeigen“ wählen. – oder – Taste ca. 5 Sekunden gedrückt halten, bis das Textdisplay „Servicefunktionen einstellen“... - Seite 102 Brennwertgeräte der Baujahre 1997 – 2006 Servicefunktionen (mit Textdisplay) Servicefunktion TW 2/TR 2-Status: 0 = fehlt; 1 = Frostschutz; 3 = Auto; 4 = Tag/Nacht; 5 = Fehler (nur TR 212) Raumreglerspannung über RAM/RAM 2 (TA 213 A1) Leistungsvorgabe von Bus-/Textmodul Modulkennzahlen Gaseinstellung min./max.
-
Seite 103: Werkseinstellung
Werks- Einstell- Anzeigebereich einstellung 0 ... 4 (S) 4 ... 22 VDC (bei RAM 2 nur 0 u. 1) 0 ... 255 nein 0, 2, 4, 5, 7 = kein Modul erkannt 1 = Regleranschlussmodul (RAM) 3 = Busmodul, ADM 6 = Außentemperatur-St. - Seite 104 Brennwertgeräte der Baujahre 1997 – 2006 Servicefunktionen (mit Textdisplay) Servicefunktion Softwareversionsnumme Wassermenge (Turbine) Linke Stelle Rechte Stelle Druckdose Niederdruck (Pn) Druckdose Hochdruck (Ph) Brücke: Klemme 8–9 Brücke: Klemme Ls-Lr Mindestdruckwächter Speicherthermostat (Klemme 7–9) Raumthermostat LSM Freigabe LSM Uhr Kanal 1 (Heizung) Uhr Kanal 2 (Brauchwasser/Speicher) Externe Pumpenabschaltung...
- Seite 105 Werks- Einstell- Anzeigebereich einstellung 3 x 2 Stellen nein 0 – 200 x 0,1 l/min. 0 = offen 1 = geschlossen 0 = offen 1 = geschlossen 0 = offen/sperren 1 = geschlossen/Wärmeforderung 0 = sperren 1 = Wärmeforderung 0 = sperren 1 = Wärmeforderung nein 0 = sperren...
- Seite 106 Brennwertgeräte der Baujahre 1997 – 2006 Servicefunktionen (mit Textdisplay) Servicefunktion Startdrehzahl Nachwärme in Heizkreispumpen Halbe Zykluszeit Raumthermostat Abgleich Schichtladespeicher Nachbrennzeit im Heizbetrieb Pumpenstopp bei Warmwasser-Betrieb Taktzeit Brauchwasserwarmhaltung Dauer Brw.-Bereitschaft Kennfeld für Kennfeldpumpe (Heizbetrieb) Stufe Kennfeldpumpe (Heizbetrieb) Kennfeldpumpe Antiblockiersystem Startdrehzahl Entlüftungsfunktion Kennfeldpumpe aktuelle Pumpenstufe Kennfeldpumpe aktueller Lastindex Kennfeldpumpe Typ...
- Seite 107 Werks- Einstell- Anzeigebereich einstellung 1 = niedrig 2 = vermindert 3 = normal 4 = erhöht 5 = hoch 0 = Algorithmus aus 1 = Algorithmus ein 1 ... 30 Min. 0 = kein Abgleich nein 1 = Abgleich erfolgt 0 ...
- Seite 108 Brennwertgeräte der Baujahre 1997 – 2006 Servicefunktionen (mit Textdisplay) Servicefunktion Siphonfüllprogramm Adaptionsdrehzahl für Lüfterkennfeld, Schaltpunkt, Druckdose (nur AE-Geräte mit stetigem Lüfter) Adaptionskennfeld (nur AE-Geräte mit stetigem Lüfter) Verzögerungszeit für Brw.-Zapfung bei Turbine Erhöhte Start-/Wiederzündleistung Min. Lüfternachlaufzeit Bedarfsanmeldung Sonderbetrieb: Start ohne Druckdosentest (Betrieb ohne Druckdose möglich) 108 |...
- Seite 109 Werks- Einstell- Anzeigebereich einstellung 0 = aus 1 = ein, Gerät min. Leistung 2 = ein, eingestellte min. Leistung 0 ... 99 Hz nein nein 0 ... 8 0 ... 10/4 sec. 2 0 ... 99 0 ... 18 x 10 sec. (Abweichung: 0 = 3 sec.) 0 ...
- Seite 110 Brennwertgeräte der Baujahre 1997 – 2006 Servicefunktionen (ohne Textdisplay) Funktionen der 1. Service-Ebene Um eine Servicefunktion zu ändern oder abzulesen: - Taste drücken und halten, bis das Display zeigt. Taste leuchtet. - Temperaturregler drehen, bis das Display den gewünschten Service-Code zeigt.
-
Seite 111: Letzte Störmeldung X X X X X 0 - Ff
Brennwertgeräte der Baujahre 1997 – 2006 Servicefunktionen (ohne Textdisplay) Werks- Anzeige- einstel- Beschreibung bereich lung Letzte Störmeldung 0 - FF löschen möglich Betriebsart 0 = Betrieb 0 - 2 1 = min. Geräteleistung 2 = max. Geräteleistung Pumpenschaltart 1 - 3 max. - Seite 112 Brennwertgeräte der Baujahre 1997 – 2006 Servicefunktionen (ohne Textdisplay) Werte, die nur abgelesen werden können: Werks- Anzeige- einstel- Beschreibung bereich lung Vorlauf-NTC 0 - 99° C – Brauchwasser-NTC 0 - 99° C – Speicher-NTC 0 - 99° C – Warmhalte-NTC 0 - 99°...
- Seite 113 Brennwertgeräte der Baujahre 1997 – 2006 Servicefunktionen (ohne Textdisplay) Funktionen, bei denen nur die linke Stelle der Anzeige abgelesen wird: Werks- Anzeige einstel- Beschreibung lung 0 = gesperrt Externer Wächter (Klemme 8 - 9) – 1 = Wärmeforderung 0 = gesperrt Externe Wärmeforderung über LSM –...
- Seite 114 Brennwertgeräte der Baujahre 1997 – 2006 Servicefunktionen (ohne Textdisplay) Funktionen der 2. Service-Ebene Um eine Servicefunktion zu ändern oder abzulesen: - Taste gleichzeitig drücken und halten, bis das Display zeigt. Taste leuchten. - Temperaturregler drehen, bis das Display den gewünschten Service-Code zeigt.
- Seite 115 Brennwertgeräte der Baujahre 1997 – 2006 Servicefunktionen (ohne Textdisplay) Werte, die verändert werden können: Werks- Anzeige- einstel- Beschreibung bereich lung 0 - 99° C und Pb Reduzierung der max. Heizleistung (Plombiert) Dauerzündung 0 = aus (zur Überprüfung der Zündung 1 = an ohne Gas) Erhöhung der min.
-
Seite 116: Funktion Der Bosch Heatronic Servicefunktionen (Ohne Textdisplay)
Funktion der Bosch Heatronic Servicefunktionen (ohne Textdisplay) Service-Ebene 2, veränderbare Werte Wert bei Beschreibung Anzeigebereich Reset 0 = aus 1 = Heizung ein 2 = Brauch- Externer Wächter (Klemme 8 - 9) wasser ein 3 = Heizung und Brauchw. ein Externe Wärmeforderung über LSM... - Seite 117 Notizen | 117...
- Seite 118 Brennwertgeräte der Serie -2 Baujahr 1997 – 2006 Gaseinstellung (mit Textdisplay) Am Textdisplay mit der Taste ins Hauptmenü und mit den Tasten Einstellungen auswählen. Dann mit der Taste weiter drücken und mit den Tasten Service auswählen. Danach die Taste drücken und mit den Tasten Service- funktionen anzeigen auswählen.
- Seite 119 Brennwertgeräte der Serie -2 Baujahr 1997 – 2006 Gaseinstellung (ohne Textdisplay) Die Taste drücken, dann im Service-Modus Temperaturregler drehen bis im Display „2.0“ angezeigt wird. Anzeige „0“ = Normalbetrieb. Mit dem Temperaturregler für nach rechts auf „1“ = Min-Betrieb stellen. Dann den CO -Wert messen.
-
Seite 120: Co₂-Werte Für Gaseinstellung
Brennwertgeräte der Serie -2 Baujahr 1997 – 2006 CO₂-Werte für Gaseinstellung Verschiedene technische Änderungen an den Geräten bedingen eine Korrektur der CO₂-Einstellwerte gegenüber den Installations- anleitungen. Gerätetyp Gasart ZSBR/ZWBR 3-16 A, Erdgas H, L, LL ZSBR/ZWBR/ZBR 7-28 A, CERASMART, CERASMARTMODUL (alle Typen) ZBR 11-42 A Erdgas H... - Seite 121 CO₂-Wert (max.) CO₂-Wert (min.) Toleranz 9,8 % / 8,8 % 9,3 % / 8,6 % + 0,4 % 9,5 % / 9,3 % 9,5 % / 9,3 % 11,3 % / 13,3 % 11,0 % / 13,0 % ± 0,3 % 10,8 % / 12,6 % 10,8 % / 12,6 % 11,0 % / 13,1 %...
-
Seite 122: Cerapur Bis Fd 972 (02/99 Mit Fester Gasdrossel)
Brennwertgeräte der Serie -2 Baujahr 1997 – 2006 CO₂-Werte für Gaseinstellung Verschiedene technische Änderungen an den Geräten bedingen eine Korrektur der CO₂-Einstellwerte gegenüber den Installations- anleitungen. CERAPUR Z.BR 8-25 A mit fester Gasdrossel Gerätetyp Gasart ZSBR/ZWBR 8-25 A Erdgas H/L CERAPUR bis FD 972 (02/99 mit fester Gasdrossel) Gerätetyp Gasart... - Seite 123 CO₂-Wert (max.) CO₂-Wert (min.) Toleranz 9 – 9,9 % 9,5 % ± 0,1 % CO₂-Wert (max.) CO₂-Wert (min.) Toleranz 9 – 9,9 % 9,5 % ± 0,1 % 10,4 – 11,6 % 11,0 % CO₂-Wert (max.) CO₂-Wert (min.) Toleranz 9,5 % 9,5 % ±...
-
Seite 124: Wärmetauscher Mit Reinigungsöffnung
Brennwertgeräte der Baujahre 1997 – 2006 Steuerdrücke für Reinigungsgrenze Wärmetauscher mit Reinigungsöffnung Gerät Reinigungsgrenze Z.BR/ZBS 3/5-16 A.. 4,0 mbar KSBR/ZBR 3/5-16 A.. Z.BR 7/11-28 A.. 3,0 mbar ZBR/KBR 11/14-42 A.. 6,0 mbar ZSB/ZBS 3/5-16 A.. 4,0 mbar Z.BR/ZBS 7/11-22 A.. 3,0 mbar ZWB 7/11-26 A.. - Seite 125 Notizen | 125...
- Seite 126 Brennwertgeräte der Baujahre 1997 – 2006 Symbolanzeige der Bosch Heatronic -2 Symbol Beschreibung Symbol Beschreibung Schornstein-, Entriegelungs-, Antiblockierfunktion der Service – oder ECO-Taste betätigt Kennfeldpumpe aktiv (1. Service-Ebene 0.0–4.9) Schornstein-Servicetaste Ladung SLS mit Abgleich gleichzeitig betätigt der NTC aktiv (2. Service-Ebene 5.0–9.9) Rücksetzung der Werte des...
- Seite 127 Brennwertgeräte der Baujahre 1997 – 2006 Störungscodeliste Kommentar Prüfen Interner Fehler Temp.-fühler Abgas- -Strömungssicherung unter –8 °C Kennfeldpumpe trockengelaufen Anlage-Fülldruck, Pumpe Abgastemperatur >120 °C, Abgasaustritt (Strömungssicherung) Temperaturfühler-Kurzschluss Gaseinstellung überprüfen, Wärmeblock Abgasaustritt (Brennkammer) reinigen, Temperaturfühler überprüfen Kabelbaum überprüfen, Abgas-Temperaturfühler Temperaturfühler-Unterbrechung Abgasaustritt (Strömungssicherung) Schornsteinzug, Raumgröße prüfen Abgastemperatur >120 °C Abgasweg, Gaseinstellung, Kaminzug...
-
Seite 128: Störungscodeliste
Brennwertgeräte der Baujahre 1997 – 2006 Störungscodeliste Kommentar Prüfen Kein Signal vom Grundmodul des Verbindungsleitung zwischen Leiterplatte TA 210 E/TA 211 E und TA 210 E/TA 211 E überprüfen, Busmodul Temperaturfühler Speicher- (-1) Temperaturfühler tauschen, Kabel Abgas-Temperatur-Temp.-fühler Grenzwert Luftweg überschritten Abgas-Temperatur-Temp.-fühler defekt Temperaturfühler, Kabelbaum Kodierstecker nicht erkannt... - Seite 129 Brennwertgeräte der Baujahre 1997 – 2006 Störungscodeliste Kommentar Prüfen Falsches Signal vom Betriebsarten- Betriebsartenschalter am Einbauregler schalter am TA 210 E prüfen Turbinendrehzahl zu hoch Turbine Interner Fehler TA 210 E TA 210 E tauschen Modul, Außenfühler, TA 210 E/TA 211 E, Außentemperaturfühler Unterbrechung Kabel, Textdisplay Gaseinstellung, Kaminzug, Wärmeblock...
- Seite 130 Brennwertgeräte der Baujahre 1997 – 2006 Störungscodeliste Kommentar Prüfen Falsches Ioni-Signal Ionisationselektrode, Netzmodul Falsches Ioni-Signal Ionisationselektrode, Netzmodul Temperaturfühler Brennervorlauf- Temperaturfühler tauschen Kurzschluss, Unterbrechung Bestromung des Magnetventils 1 ohne Grundmodul, Kabelbaum Wärmeanforderung Druckschalter, Fülldruck Heizung Mindestdruckwächter offen, verschmutzt < 0,3 bar Temperaturbegrenzer (STB) abgeschaltet, Vorlauf-Temperaturfühler, Pumpe, Sicherung 3, defekt Fülldruck Heizung, Mindestdruckwächter...
- Seite 131 Brennwertgeräte Fühlerwerte Warmwasser-Temperaturfühler (ZWB 30-4) Außentemperaturfühler Temperatur (°C) Widerstand Außentemperatur (°C) Widerstand Messtoleranz ± 10 % (Ω) Messtoleranz ± 10 % (Ω) 33 242 2 392 19 947 2 088 12 394 1 811 7 947 1 562 5 242 1 342 3 548 1 149...
- Seite 132 Notizen 132 |...
- Seite 133 Notizen | 133...
- Seite 134 Notizen 134 |...
- Seite 135 Notizen | 135...
- Seite 136 Mobilfunknetzen max. 0,60 €/ Gespräch aus dem deutschen Festnetz 0,20 €/ Gespräch, aus nationalen Mobilfunknetzen max. 0,60 €/ Gespräch aus dem deutschen Festnetz 0,09 €/ Min. aus dem deutschen Festnetz 0,09 €/ Min. Bosch Thermotechnik GmbH Junkers Deutschland Postfach 13 09 D-73243 Wernau www.junkers.com...
