Installation
Heizwasserzusätze
Heizwasserzusätze, z. B. Korrosionsschutzmittel, sind nur bei ständigem
Sauerstoffeintrag erforderlich, der durch andere Maßnahmen nicht ver-
hindert werden kann. Informieren Sie sich vor der Verwendung beim
Hersteller des Heizwasserzusatzes über die Eignung für den Wärmeer-
zeuger und alle anderen Werkstoffe in der Heizungsanlage.
HINWEIS:
Beschädigung des Wärmetauschers oder Störung im Wärmeerzeu-
ger oder der Warmwasserversorgung durch ungeeignete Heizwas-
serzusätze!
Ungeeignete Heizwasserzusätze (Inhibitoren oder Korrosionsschutzmit-
tel) können zu Schäden am Wärmeerzeuger und der Heizungsanlage füh-
ren.
▶ Korrosionsschutzmittel nur dann verwenden, wenn der Hersteller
des Heizwasserzusatzes die Eignung für den Wärmeerzeuger aus Alu-
miniumwerkstoffen und für alle anderen Werkstoffe in der Heizungs-
anlage bescheinigt.
▶ Heizwasserzusatz nur nach den Angaben des Herstellers des Heiz-
wasserzusatzes verwenden.
▶ Vorgaben des Herstellers des Heizwasserzusatzes zu regelmäßig
durchzuführenden Überprüfungen und Korrekturmaßnahmen be-
rücksichtigen.
Dichtmittel im Heizwasser können zu Ablagerungen im Wärmeblock füh-
ren. Wir raten daher von deren Verwendung ab.
5.3
Größe des Ausdehnungsgefäßes prüfen
Das folgende Diagramm ermöglicht die überschlägige Schätzung, ob das
eingebaute Ausdehnungsgefäß ausreicht oder ein zusätzliches Ausdeh-
nungsgefäß benötigt wird.
Für die gezeigten Kennlinien wurden folgende Eckdaten berücksichtigt:
• 1 % Wasservorlage im Ausdehnungsgefäß oder 20 % des Nennvolu-
mens im Ausdehnungsgefäß
• Arbeitsdruckdifferenz des Sicherheitsventils von 0,5 bar
• Vordruck des Ausdehnungsgefäßes entspricht der statischen Anla-
genhöhe über dem Heizgerät.
• Maximaler Betriebsdruck: 3 bar
26
T
/
C
°
V
110
B
100
90
80
I
70
II
60
III
50
IV
A
40
V
30
0
100 200 300 400 500 600 700 800 900 1000 1100 1200
6 720 612 489-79.2TT

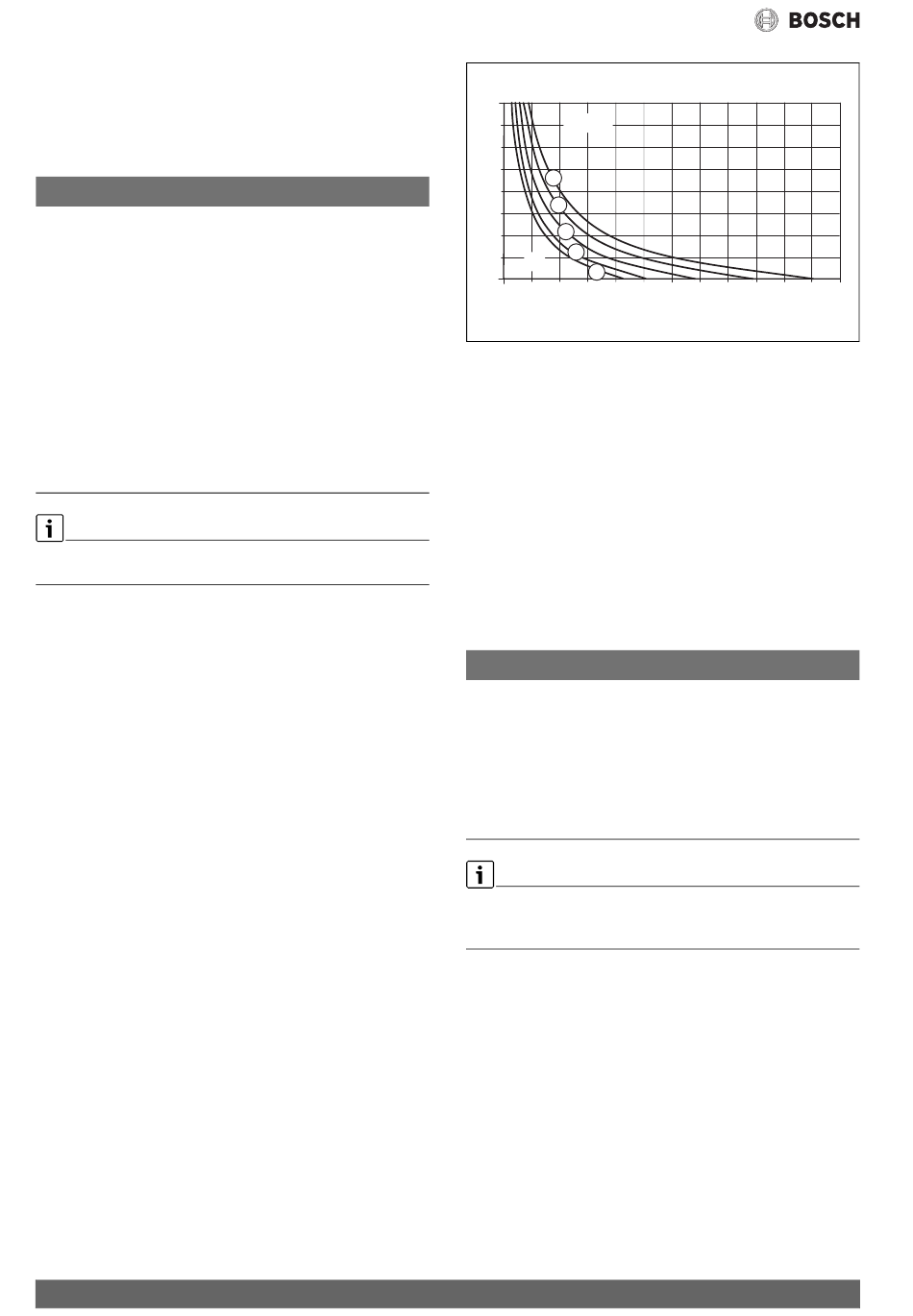

Bild 31 Kennlinien des Ausdehnungsgefäßes
I
Vordruck 0,5 bar
II
Vordruck 0,75 bar (Grundeinstellung)
III
Vordruck 1,0 bar
IV
Vordruck 1,2 bar
V
Vordruck 1,3 bar
A
Arbeitsbereich des Ausdehnungsgefäßes
B
Zusätzliches Ausdehnungsgefäß erforderlich
T
Vorlauftemperatur
V
V
Anlageninhalt in Litern
A
▶ Im Grenzbereich: Genaue Gefäßgröße entsprechend landesspezifi-
schen Bestimmungen ermitteln.
▶ Wenn der Schnittpunkt rechts neben der Kurve liegt: Zusätzliches
Ausdehnungsgefäß installieren.
5.4
Gerätemontage vorbereiten
HINWEIS:
Sachschaden durch unsachgemäße Montage!
Unsachgemäße Montage kann dazu führen, dass das Gerät von der Wand
herunterfällt.
▶ Das Gerät nur an eine feste, starre Wand montieren. Diese Wand
muss das Gerätegewicht tragen können und mindestens so groß sein
wie die Auflagefläche des Geräts.
▶ Nur für den Wandtyp und das Gerätegewicht geeignete Schrauben
und Dübel verwenden.
Zur leichteren Montage der Rohrleitungen empfehlen wir die Verwen-
dung einer Montageanschlussplatte. Weitere Angaben zu diesem Zube-
hör finden Sie in unserem Gesamtkatalog.
▶ Verpackung entfernen, dabei Hinweise auf der Verpackung beachten.
▶ Montageanschlussplatte (Zubehör) montieren.
▶ Montageschablone (Lieferumfang) an der Wand befestigen.
▶ Prüfen, ob die mit dem Gerät gelieferten Schrauben und Dübel ver-
wendet werden können.
▶ Ein passendes Loch für die gewählten Dübel und Schrauben bohren.
▶ Montageschablone entfernen.
▶ Aufhängeschiene mit 2 Schrauben und Dübeln (Lieferumfang) an der
Wand befestigen.
Condens 7000iW – 6720892044 (2019/10)
