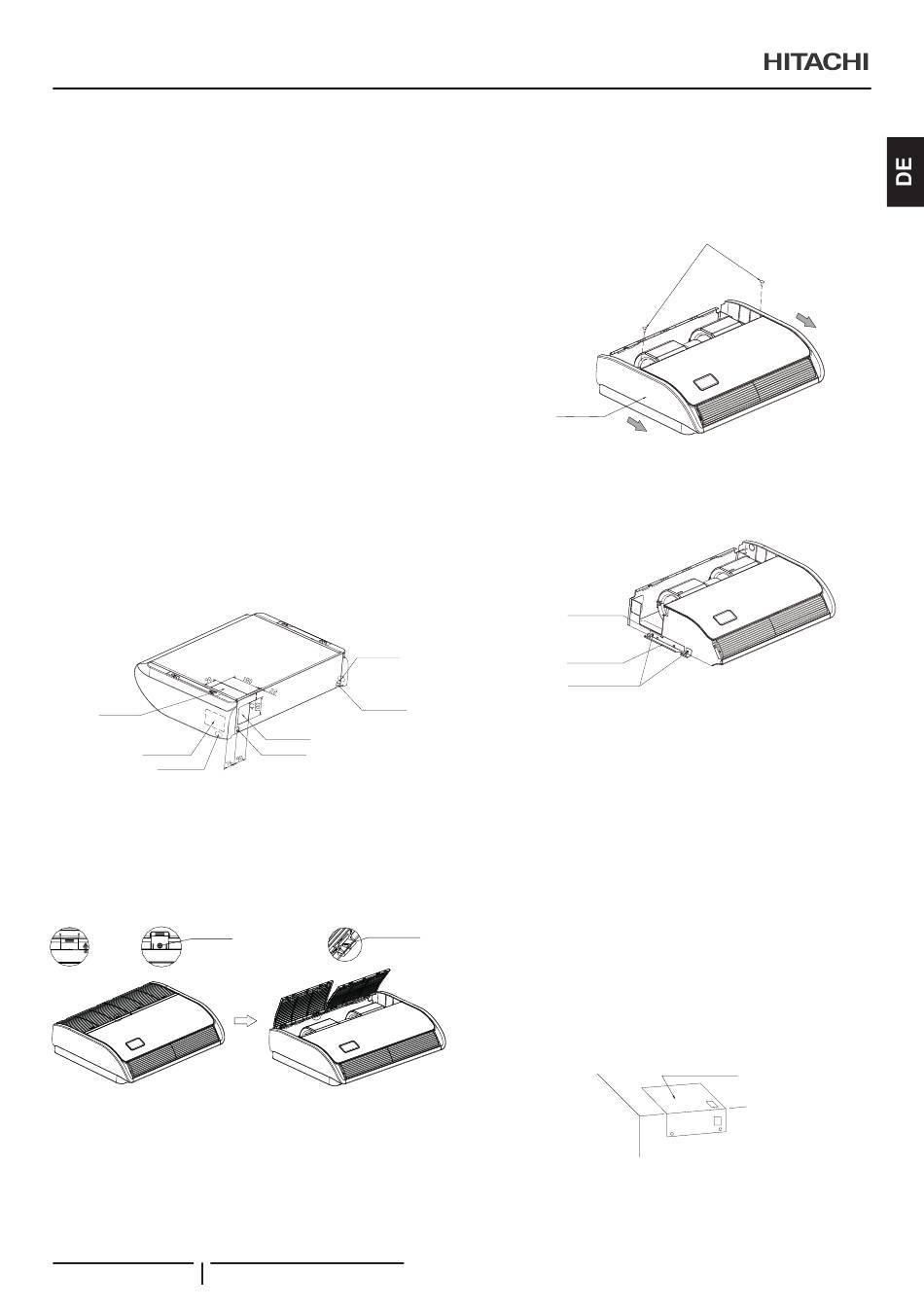

INSTALLATION UND WARTUNG
Der Auslass, über den die Rohrleitungen herausgenommen
werden, ist in drei Richtungen erhältlich.
Rohrleitungen können in drei Richtungen herausgenommen
werden (hinten, vorne oder oben). (Siehe Abb. 3.3.3.)
Machen Sie Löcher mithilfe von Zangen oder Spitzzangen.
Machen Sie Löcher für die Rohrleitungen entlang der
Schnittlinie an der hinteren Abdeckung.
Schneiden Sie die obere Seitenabdeckung, zur
Rohrleitungsposition ausgerichtet.
Wenn Sie die Rohrleitung an der rechten Seite herausnehmen,
machen Sie ein Loch entlang des Schlitzes innerhalb der
Seitenabdeckung.
Nach dem Installieren der Rohrleitungen und der Kabel, dichten
Sie die Lücken um die Rohrleitungen und Kabel mit Kitt ab, um
sie staubfest zu machen.
Stellen Sie sicher, dass Sie die Abdeckungen an der Rückseite
und Oberseite anbringen, um das Innere des Geräts vor Staub
zu schützen und Kabelschäden durch scharfe Kanten zu
vermeiden.
Wenn Sie sie von der echten Seite herausnehmen, entfernen
Sie die Grate oder scharfen Kanten vom Ausschnitt.
Oberer Auslass
Rechter Auslass
Abflussauslass
(rechts)
Abb. 3.3.3
3.3.3 Vorbereitung der Geräteinstallation
1 Nehmen Sie das Luftrückführungsgitter ab.
Schieben Sie die Anschläge (4 Stellen) aus den
Verriegelungshaken und entfernen Sie die Schrauben.
Schraube*4
Abb. 3.3.4
15
HO2019291HA
(Maßeinheit: mm)
Abflussauslass
(links)
Abflussauslass
(hinten, links)
Hinterer Auslass
Abflussauslass
(hinten, rechts)
Schraube*(4~6)
2 Nehmen Sie die Seitenabdeckung ab.
Entfernen Sie die Schraube und lösen Sie die
Seitenabdeckung durch Verschieben in die vom Pfeil
angezeigte Richtung.
Schraube für Seitenabdeckung
(1 jeweils links und rechts) (M4)
Seitenabdeckung
Abb. 3.3.5
3 Nehmen Sie die Aufhängungsplatte ab.
Entfernen Sie die Schraube und dann die
Befestigungsschrauben.
Schraube für die
Aufhängungsplatte (M5)
Aufhängungsplatte
Befestigungsschrauben für
Aufhängungsplatte (M8)
Abb. 3.3.6 Befestigungsschrauben und Muttern
3.3.4 Installation des Innengeräts
Installation des Deckengeräts
1 Wählen Sie die Stellen der Befestigungsschrauben und die
Stelle des Rohrleitungslochs.
i. Benutzen Sie das beigefügtes Papiermodell
als Vorlage und bohren Sie die Löcher für die
Befestigungsschrauben und für die Rohrleitung.
HINWEIS:
Legen Sie die Stellen auf Grundlage von direkten Messungen fest.
ii. Sobald die Stellen entsprechend markiert wurden,
kann das Papiermodell entfernt werden.
2 Die Befestigungsschrauben an den entsprechenden Stellen
einsetzen.
Decke
Abb. 3.3.7
Papierschablone
Wand
