2
Hinweise zur Dokumentation
2.1
Mitgeltende Unterlagen beachten
▶
Beachten Sie unbedingt alle Betriebs- und Installations-
anleitungen, die Komponenten der Anlage beiliegen.
2.2
Unterlagen aufbewahren
▶
Geben Sie diese Anleitung sowie alle mitgeltenden
Unterlagen den Anlagenbetreiber weiter.
2.3
Gültigkeit der Anleitung
Diese Anleitung gilt ausschließlich für folgende Produkte:
Artikelnummer
Deutschland
Österreich
Schweiz
Belgien
3

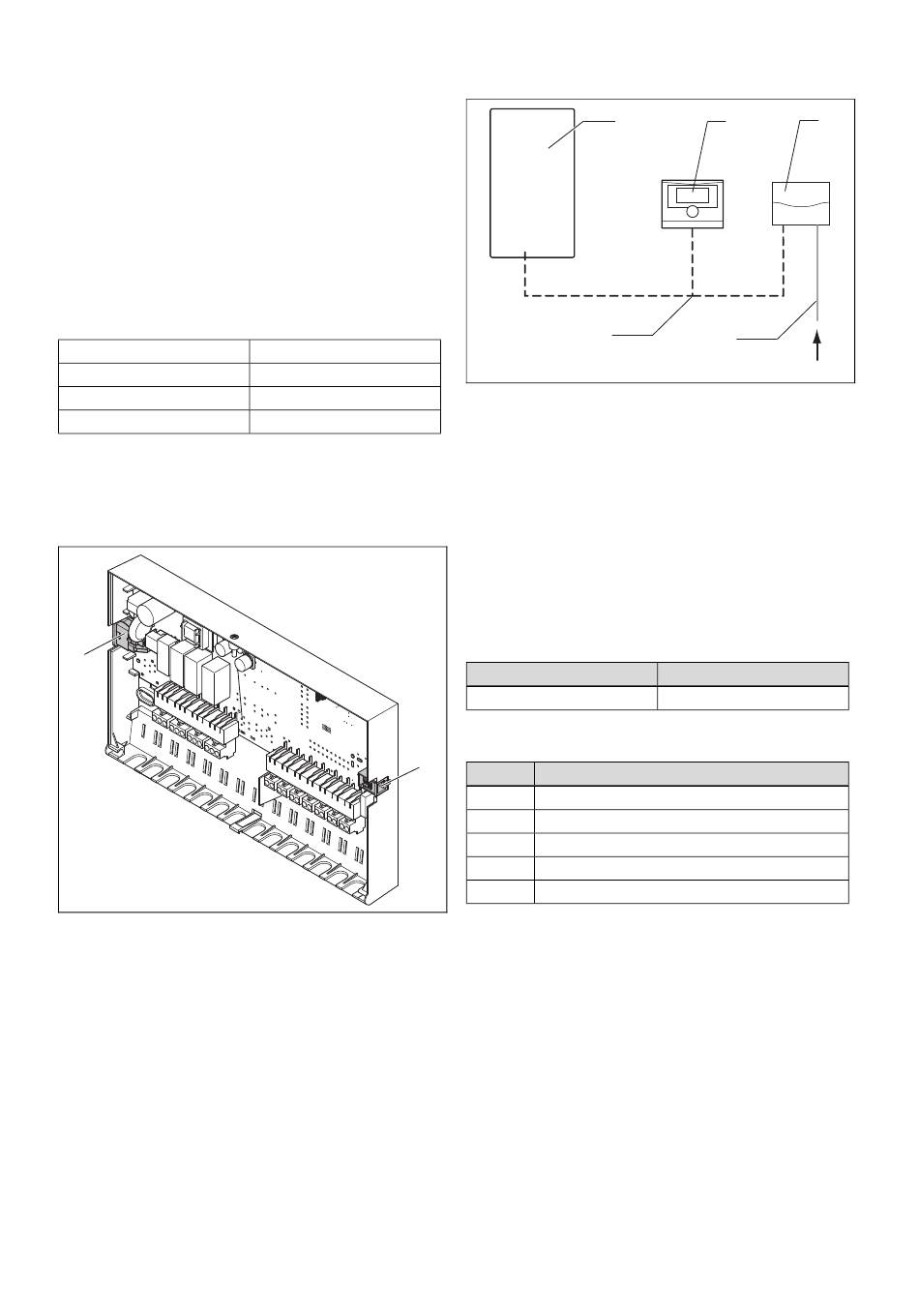

Produktübersicht
3.1
Produktmerkmale
2
1
Diagnosebuchse (für
spätere Verwendung)
Das Produkt wird zur Systemerweiterung des Reglers einge-
setzt.
Mit dem Produkt können Sie unterschiedliche Konfiguratio-
nen eines Solarheizungssystems realisieren. (→ Installations-
anleitung Regler)
Darüber hinaus können Sie mit dem Produkt in Verbindung
mit dem Regler den Solarertrag ermitteln.
Das Produkt können Sie innerhalb eines Solarheizungssys-
tems mit dem Mischermodul VR 61 kombinieren. In Verbin-
dung mit dem Regler können Sie mit dem Mischermodul
VR 61 zwei Heizkreise ansteuern.
0020148373_01 VR 68 Installationsanleitung
0020139855
0020139856
0020139856
0020139856
1
2
Ein-/Ausschalter
Hinweise zur Dokumentation 2
Netzanschlussleitung und eBUS im System an-
schließen
1
5
1
Heizgerät
2
Regler
3
Solarmodul VR 68
Die Netzeinspeisung erfolgt bauseits zum Produkt. Die
eBUS-Verbindung zum Produkt können Sie an einer
beliebigen Stelle des eBUS-Systems abzweigen.
3.2
Typenschild
Das Typenschild befindet sich außen auf dem Gehäuse des
Produkts.
3.3
Typenbezeichnung
Abkürzung
VR 68
3.4
Lieferumfang prüfen
Anzahl
Bezeichnung
1
Solarmodul VR 68
3
Standardfühler VR 10
1
Kollektortemperaturfühler VR 11
1
Montagezubehör (Schrauben, Dübel)
1
Installationsanleitung
▶
Prüfen Sie den Lieferumfang auf Vollständigkeit.
3
2
4
230 V~
4
Netzanschlussleitung
230 V (bauseits)
5
eBUS-Leitung
Erläuterung
Vaillant Solarmodul
5
