Montagekontrolle - Endress+Hauser Waterpilot FMX167 Kurzanleitung

Montage
Anschlusskasten nur mit Schraubendreher öffnen.
4.5.1Temperaturkopftransmitter montieren:
Führen Sie die Montageschrauben (Pos. 1) mit den Montagefedern (Pos. 2) durch die Boh-
rung des Temperaturkopftransmitters (Pos. 3)
Fixieren Sie die Montageschrauben mit den Sicherungsringen (Pos. 4). Sicherungsringe,
Montageschrauben und -federn sind im Lieferumfang des Temperaturkopftransmitters
enthalten.
Schrauben Sie den Temperaturkopftransmitter im Feldgehäuse fest.
(Breite der Schraubendreherschneide max. 6 mm (0,24 in))
HINWEIS
Eine Beschädigung des Temperaturkopftransmitters ist zu vermeiden.
‣
Montageschraube nicht zu fest anziehen.
Zwischen dem Klemmenblock und dem Temperaturkopftransmitter TMT181 muss ein
Abstand von > 7 mm (> 0,28 in) eingehalten werden.
4.6

Montagekontrolle

Kontrollieren Sie den festen Sitz aller Schrauben.
16

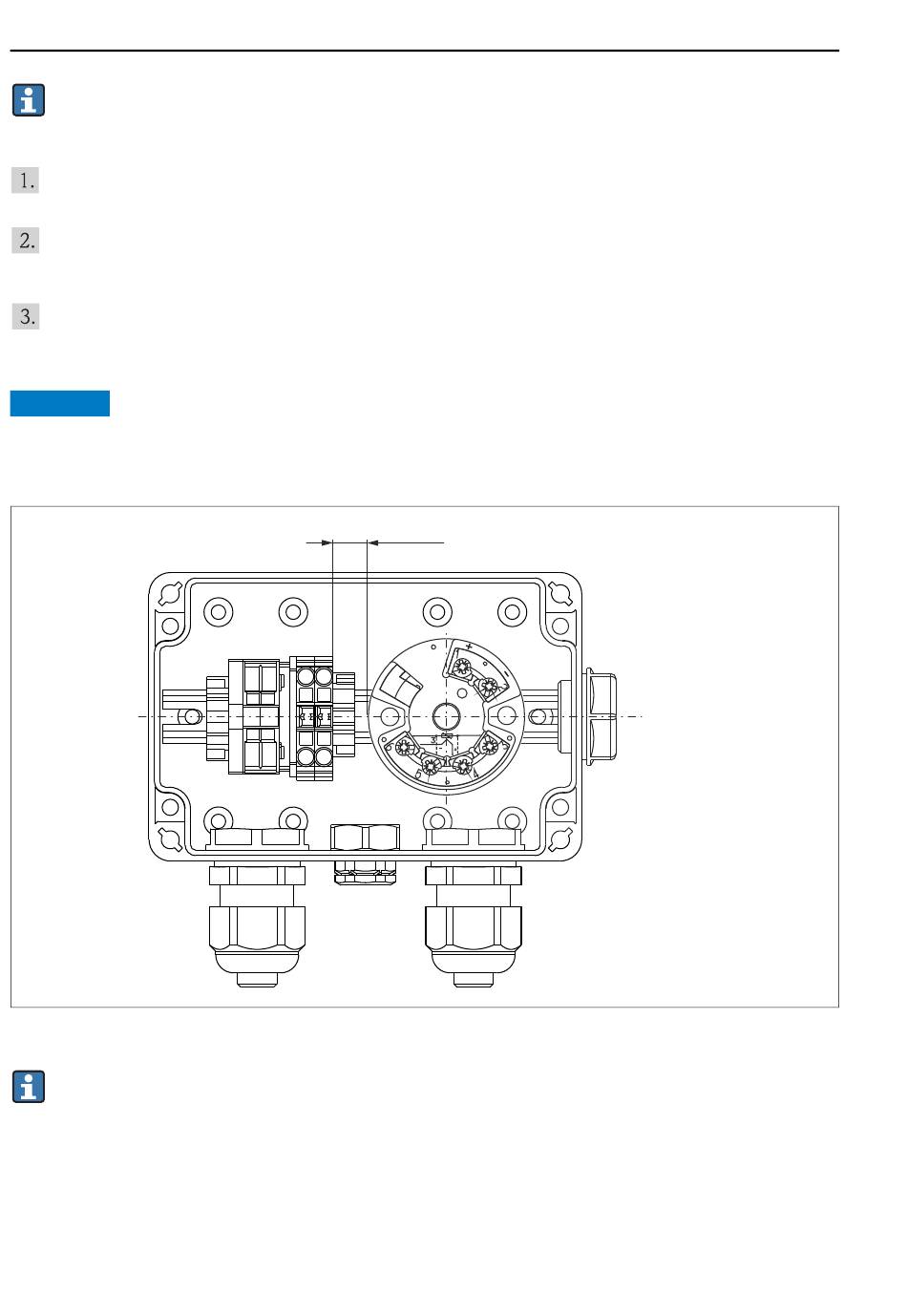

>7
(0.28)
Waterpilot FMX167
mm (in)
A0018798
