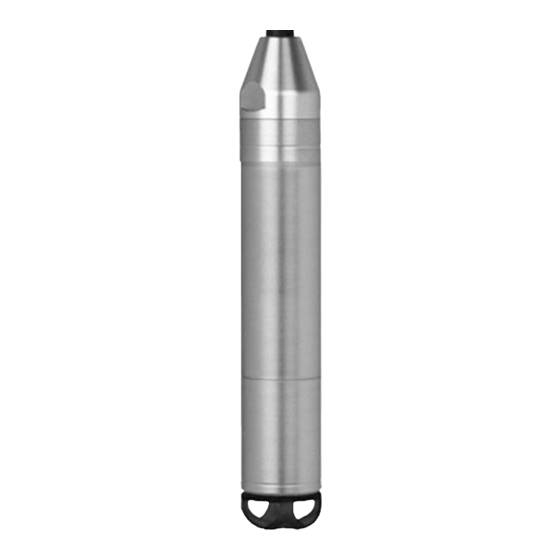

Endress+Hauser Waterpilot FMX11 Kurzanleitung
Hydrostatische füllstandmessung
Vorschau ausblenden
Andere Handbücher für Waterpilot FMX11:
- Betriebsanleitung (28 Seiten) ,
- Technische information (24 Seiten) ,
- Kurzanleitung (2 Seiten)
Verwandte Anleitungen für Endress+Hauser Waterpilot FMX11
Inhaltszusammenfassung für Endress+Hauser Waterpilot FMX11
- Seite 1 Products Solutions Services KA01457P/00/DE/01.20 71499499 2020-11-18 Kurzanleitung Waterpilot FMX11 Hydrostatische Füllstandmessung 4...20 mA Analog...
- Seite 2 Waterpilot FMX11 Order code: XXXXX-XXXXXX Ser. no.: XXXXXXXXXXXX Ext. ord. cd.: XXX.XXXX.XX Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0023555 Endress+Hauser...
-
Seite 3: Inhaltsverzeichnis
Waterpilot FMX11 Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zum Dokument ............3 Symbole . -
Seite 4: Elektrische Symbole
Hinweise zum Dokument Waterpilot FMX11 Dieser Hinweis enthält Informationen zu Vorgehensweisen und weiterführenden Sachverhal- ten, die keine Körperverletzung nach sich ziehen. 1.1.2 Elektrische Symbole Erdanschluss: Eine geerdete Klemme, die vom Gesichtspunkt des Benutzers über ein Erdungssystem geerdet ist. 1.1.3 Symbole für Informationstypen Erlaubt: Abläufe, Prozesse oder Handlungen, die erlaubt sind. -
Seite 5: Grundlegende Sicherheitshinweise
Anweisungen und Rahmenbedingungen befolgen Bestimmungsgemäße Verwendung 2.2.1 Anwendungsbereich und Messstoffe Der Waterpilot FMX11 ist ein hydrostatischer Druckaufnehmer zur Pegelmessung z. B. im Bereich der Rohwasserentnahme und Trinkwasserspeicherung. 2.2.2 Fehlgebrauch Der Hersteller haftet nicht für Schäden, die aus unsachgemäßer oder nicht bestimmungsge- mäßer Verwendung entstehen. -
Seite 6: Produktsicherheit
Werk in sicherheitstechnisch einwandfreiem Zustand verlas- sen. Es erfüllt die allgemeinen Sicherheitsanforderungen und gesetzlichen Anforderungen. Zudem ist es konform zu den EG-Richtlinien, die in der gerätespezifischen EG-Konformitätserklärung aufgelistet sind. Mit der Anbringung des CE-Zeichens bestätigt Endress+Hauser diesen Sach- verhalt. Produktbeschreibung Siehe Betriebsanleitung. -
Seite 7: Lagerung Und Transport
• Um eine mechanische Beschädigung der Messzelle zu vermeiden, ist das Gerät mit einer Schutzkappe versehen. • Das Kabelende muss in einem trockenen Raum oder in einem geeigneten Anschlusskasten enden. Der Anschlusskasten von Endress+Hauser bietet Feuchtigkeits- und Klimaschutz und ist für eine Installation im Freien geeignet. • Kabellängentoleranz: ±< 50 mm (1,97 in) •... -
Seite 8: Messgerät Montieren
Montage Waterpilot FMX11 A0043690 Messgerät montieren A0040853 Anschlusskasten separat bestellbar Biegeradius Tragkabel Abspannklemme als Zubehör bestellbar Tragkabel, Kabellänge Führungsrohr Waterpilot FMX11 Schutzkappe Endress+Hauser... -
Seite 9: Montage Des Waterpilot Mit Abspannklemme
Waterpilot FMX11 Montage 5.2.1 Montage des Waterpilot mit Abspannklemme A0040921 Tragkabel Abspannklemme Klemmbacken Abspannklemme montieren Abspannklemme (Pos. 2) montieren. Gewicht des Tragkabels (Pos. 1) berücksichtigen. Klemmbacken hochschieben (Pos. 3). Tragkabel (Pos. 1) gemäß Abbildung zwischen die Klemmbacken legen. Tragkabel (Pos. 1) festhalten und Klemmbacken (Pos. 3) wieder herunterschieben. -
Seite 10: Elektrischer Anschluss
TEX®-Filter von Endress+Hauser. Der Anschlusskasten ist als Zubehör separat bestellbar (Bestellnummer: 52006152). • Gerät gemäß folgenden Abbildungen anschließen. Im Waterpilot FMX11 ist ein Verpo- lungsschutz integriert. Ein Vertauschen der Polaritäten hat keine Beschädigung des Geräts zur Folge. Das Gerät ist nicht funktionsfähig. - Seite 11 6.2.6 Überspannungsschutz Um den Waterpilot vor größeren Störspannungsspitzen zu schützen, empfiehlt Endress+Hauser vor und nach der Anzeige- und/oder Auswerteeinheit gemäß Abbildung einen Überspannungsschutz zu installieren. • Integrierter Überspannungsschutz nach EN61000-4-5 (2kV unsymmetrisch) • Überspannungsschutz ≥ 1,0 kV ggf. extern realisieren...
-
Seite 12: Anschlusskontrolle
• Stimmt die Versorgungsspannung mit den Angaben auf dem Typenschild überein? • Ist die Klemmenbelegung korrekt ? Bedienungsmöglichkeiten Für den Waterpilot FMX11 gibt es umfangreiche Messstellenlösungen mit Anzeige- und/oder Auswerteeinheiten von Endress+Hauser. Für weitere Informationen steht Ihnen Ihre Endress+Hauser-Serviceorganisation gerne zur Verfügung. - Seite 16 *71499499* 71499499 www.addresses.endress.com...
