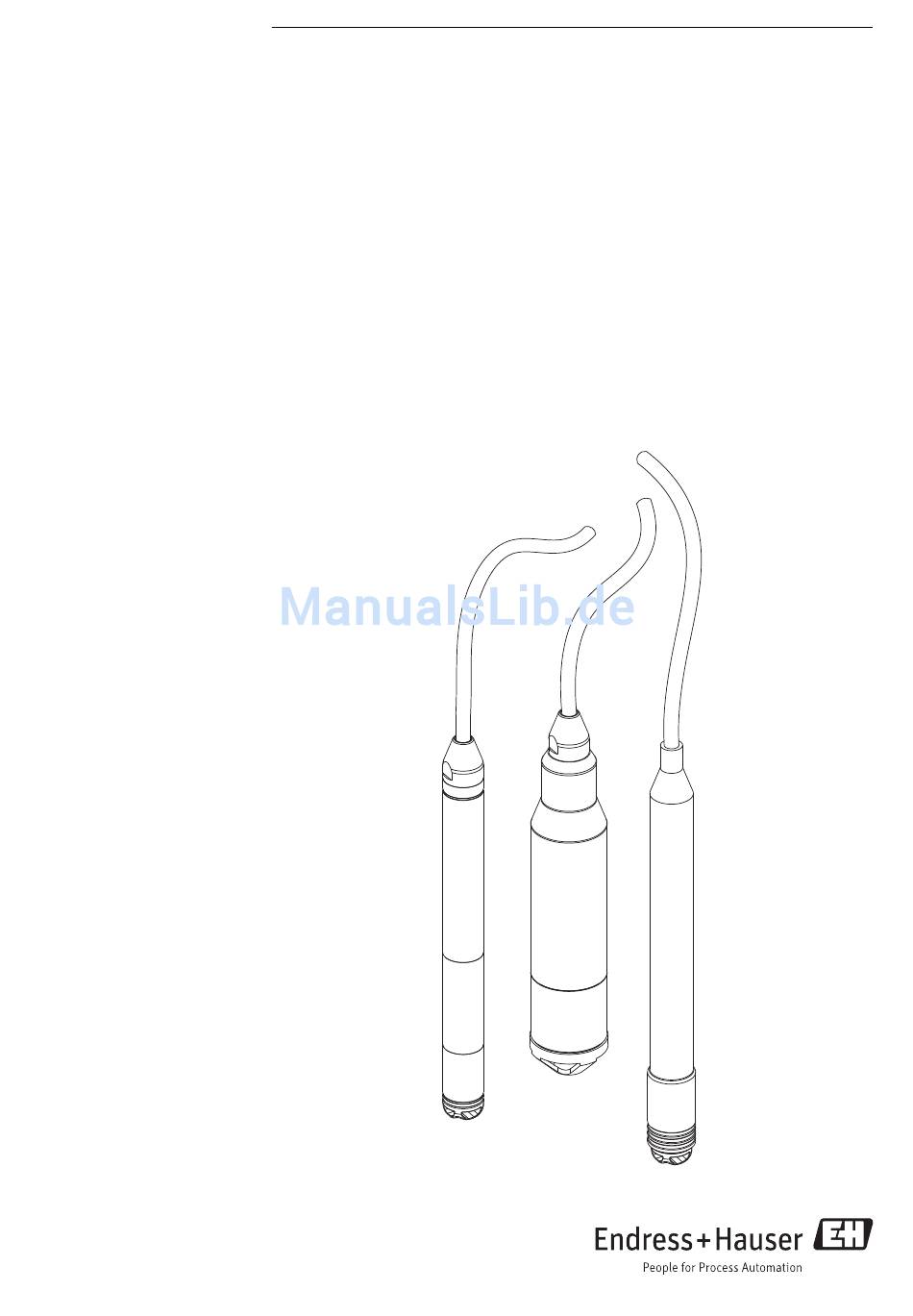

- Seite 1 BA01605P/00/DE/01.16 Products Solutions Services 71323914 Gültig ab Version 01.00.zz Betriebsanleitung Waterpilot FMX21 Hydrostatische Füllstandmessung 4...20 mA Analog...
- Seite 2 Sicherheitshinweise" sowie alle anderen, arbeitsspezifischen Sicherheitshinweise im Dokument sorgfältig lesen. • Der Hersteller behält sich vor, technische Daten ohne spezielle Ankündigung dem ent- wicklungstechnischen Fortschritt anzupassen. Über die Aktualität und eventuelle Erwei- terungen dieser Anleitung gibt Ihre Endress+Hauser Vertriebsstelle Auskunft. Endress+Hauser...
-
Seite 3: Inhaltsverzeichnis
......8 Störungen Waterpilot FMX21 mit optiona- lem Pt100 ......31 Anforderungen an das Personal . -
Seite 4: Hinweise Zum Dokument
Hinweise zum Dokument Waterpilot FMX21 Hinweise zum Dokument Dokumentfunktion Diese Anleitung liefert alle Informationen, die in den verschiedenen Phasen des Lebens- zyklus des Geräts benötigt werden: Von der Produktidentifizierung, Warenannahme und Lagerung über Montage, Anschluss, Bedienungsgrundlagen und Inbetriebnahme bis hin zur Störungsbeseitigung, Wartung und Entsorgung. -
Seite 5: Symbole Für Informationstypen
Ansichten A-A, B-B, C-C, ... Schnitte Dokumentation Die aufgelisteten Dokumenttypen sind verfügbar: Im Download-Bereich der Endress+Hauser Internetseite: www.endress.com → Down- load 1.3.1 Technische Information (TI): Planungshilfe für Ihr Gerät TI00431P: Das Dokument liefert alle technischen Daten zum Gerät und gibt einen Überblick, was rund um das Gerät bestellt werden kann. -
Seite 6: Sicherheitshinweise (Xa)
Hinweise zum Dokument Waterpilot FMX21 1.3.2 Kurzanleitung (KA): Schnell zum 1. Messwert FMX21 4...20 mA Analog - KA01244P: Die Anleitung liefert alle wesentlichen Informationen von der Warenannahme bis zur Erstinbetriebnahme. 1.3.3 Sicherheitshinweise (XA) Abhängig von der Zulassung liegen dem Gerät bei Auslieferung Sicherheitshinweise (XA) bei. -
Seite 7: Turn Down Berechnung
Waterpilot FMX21 Hinweise zum Dokument Position Begriff/Abkürzung Erklärung Der OPL (Over Pressure Limit = Sensor Überlastgrenze) für das Messgerät ist abhängig vom druckschwächsten Glied der ausgewählten Komponenten, d.h. neben der Messzelle ist auch der Prozessanschluss zu beachten. Beachten Sie auch die Druck-Temperaturabhängigkeit. Für die entsprechenden Normen und weitere Hinweise siehe Kapitel "Druckangaben". -
Seite 8: Grundlegende Sicherheitshin
Der Hersteller haftet nicht für Schäden, die aus unsachgemäßer oder nicht bestimmungs- gemäßer Verwendung entstehen. Klärung bei Grenzfällen: ‣ Bei speziellen Messstoffen und Medien für die Reinigung: Endress+Hauser ist bei der Abklärung der Korrosionsbeständigkeit messstoffberührender Materialien behilflich, übernimmt aber keine Garantie oder Haftung. Arbeitssicherheit Bei Arbeiten am und mit dem Gerät:... -
Seite 9: Zulassungsrelevanter Bereich
Nur wenn die Reparatur ausdrücklich erlaubt ist, diese am Gerät durchführen. ‣ Die nationalen Vorschriften bezüglich Reparatur eines elektrischen Geräts beachten. ‣ Nur Original-Ersatzteile und Zubehör von Endress+Hauser verwenden. Zulassungsrelevanter Bereich Um eine Gefährdung für Personen oder für die Anlage beim Geräteeinsatz im zulassungs- relevanten Bereich auszuschließen (z.B. Explosionsschutz, Druckgerätesicherheit): ‣... -
Seite 10: Produktbeschreibung
Funktionsweise Die Keramikmesszelle ist eine trockene Messzelle, d.h. der Druck wirkt direkt auf die robuste Prozessmembrane aus Keramik des Waterpilot FMX21. Änderungen des Luft- drucks werden über einen Druckausgleichschlauch durch das Tragkabel hindurch zur Rück- seite der Prozessmembrane aus Keramik geführt und kompensiert. An den Elektroden des Keramikträgers wird eine, durch die Bewegung der Prozessmembrane verursachte, druck-... -
Seite 11: Warenannahme Und Produktidenti
Waterpilot FMX21 Warenannahme und Produktidentifizierung Warenannahme und Produktidentifizierung Warenannahme DELIVERY NOTE A0015502 1 = 2 A0016870 Bestellcode auf Lieferschein (1) mit Bestellcode auf Produktaufkleber (2) identisch? A0026535 A0015502 A0026536 Ware unbeschädigt? A0015502 DELIVERY NOTE Made in Germany, D-79689 Maulburg Waterpilot FMX21 Order code: Ser. -
Seite 12: Produktidentifizierung
Warenannahme und Produktidentifizierung Waterpilot FMX21 A0015502 A0022106 Sind die Dokumentationen vorhanden? Falls erforderlich (siehe Typenschild): Sind die Sicherheitshinweise (XA) vorhanden? Wenn eine dieser Bedingungen nicht zutrifft: Wenden Sie sich an Ihre Endress+Hauser-Vertriebsstelle. Produktidentifizierung Folgende Möglichkeiten stehen zur Identifizierung des Messgeräts zur Verfügung: •... -
Seite 13: Typenschilder
Waterpilot FMX21 Warenannahme und Produktidentifizierung Typenschilder 4.3.1 Typenschilder am Tragkabel Made in Germany, D-79689 Maulburg Waterpilot FMX21 Order code: Ser. no.: Ext. order code: TAG: Cal./Adj. Mat: FW.Ver.: Dev.Rev.: Dat./Insp.: A0018802 Bestellcode (reduziert zur Wiederbestellung); Die Bedeutung der einzelnen Buchstaben und Ziffern können Sie den Angaben der Auftragsbestätigung entnehmen. -
Seite 14: Zusätzliches Typenschild Für Geräte Mit Außendurchmesser 22 Mm (0,87 In) Und 42 Mm (1,65 In)
Gerät oder Kabel kann beschädigt werden und es besteht Verletzungsgefahr! ‣ Messgerät in Originalverpackung transportieren. ‣ Sicherheitshinweise, Transportbedingungen für Geräte über 18 kg (39.6 lbs) beachten. Lieferumfang Der Lieferumfang besteht aus: • Waterpilot FMX21, optional mit integriertem Pt100 Widerstandsthermometer • Optionales Zubehör Endress+Hauser... - Seite 15 Waterpilot FMX21 Warenannahme und Produktidentifizierung Mitgelieferte Dokumentationen: • Die Betriebsanleitung BA01605P steht über das Internet zur Verfügung. → Siehe: www.de.endress.com → Download. • Kurzanleitung KA01244P • Endprüfprotokoll • Trinkwasserzulassungen (optional): SD00289P, SD00319P, SD00320P • Geräte, die für den Einsatz im explosionsgefährdeten Bereich geeignet sind: Zusätzliche Dokumentation, z.B.
-
Seite 16: Montage
Montage Waterpilot FMX21 Montage Montagebedingungen Terminal Box for FMX21 OPEN 90° CLOSE 90° Warning: Avoid electrostatic charge in explosive atmosphere. See instructions Made in Germany, D-79689 Maulburg Waterpilot FMX21 Order code: xxxxxxxxxxxxxxxxxxxxxx Ser. no.: xxxxxxxxxxxxx 4…20 mA Ext. order code: xxxxxxxxxxxxxxxxxxxxxx black 0...600mbar... -
Seite 17: Ergänzende Montagehinweise
• Kabellängentoleranz: < 5 m (16 ft): ±17,5 mm (0,69 in); > 5 m (16 ft): ±0,2 % • Bei Kabelkürzung muss der Filter am Druckausgleichschlauch wieder aufgesteckt wer- den. Dazu bietet Endress+Hauser einen Kabelkürzungssatz an → 35 (Dokumenta- tion SD00552P/00/A6). -
Seite 18: Montage Des Waterpilot Mit Abspannklemme
Montage Waterpilot FMX21 Montage des Waterpilot mit Abspannklemme A0018793 Tragkabel Abspannklemme Klemmbacken 5.4.1 Abspannklemme montieren: 1. Abspannklemme (Pos. 2) montieren. Beachten Sie bei der Wahl der Befestigung das Gewicht des Tragkabels (Pos. 1) und des Gerätes. 2. Klemmbacken hochschieben (Pos. 3). Tragkabel (Pos. 1) gemäß Abbildung zwischen die Klemmbacken legen. -
Seite 19: Montage Des Waterpilot Mit Kabelmontageschraube
Waterpilot FMX21 Montage Montage des Waterpilot mit Kabelmontageschraube A0018794 Tragkabel Deckel Kabelmontageschraube Dichtring Klemmhülsen Anschlussstück Kabelmontageschraube Oberkante Klemmhülse Gewünschte Länge Tragkabel und Sonde des Waterpilot vor dem Zusammenbau Nach dem Zusammenbau befindet sich Pos. 7 bei der Kabelmontageschraube mit G 1½"-Gewinde Höhe Dichtfläche Anschlussstück bzw. -
Seite 20: Montage Des Anschlusskastens
Montage Waterpilot FMX21 Montage des Anschlusskastens Der optionale Anschlusskasten ist mit vier Schrauben (M4) zu montieren. Für die Abmes- sungen des Anschlusskastens sehen Sie bitte in die Technische Information TI00431P/00/ DE, Kapitel "Konstruktiver Aufbau" (siehe auch: www.de.endress.com → Download → Such- bereich: Dokumentation). -
Seite 21: Montage Klemmenblock Für Pt100 Passiv (Ohne Tmt181)
Waterpilot FMX21 Montage >7 (0.28) A0018696 Anschlusskasten Klemmenblock Temperaturkopftransmitter TMT181 Maßeinheit mm (in) HINWEIS Fehlerhafte Montage! ‣ Zwischen dem Klemmenblock und dem Temperaturkopftransmitter TMT181 muss ein Abstand von > 7 mm (> 0,28 in) eingehalten werden. Montage Klemmenblock für Pt100 passiv (ohne... -
Seite 22: Kabelmarkierung
Montage Waterpilot FMX21 Kabelmarkierung A0030955 • Um die Installation zu vereinfachen, bietet Endress+Hauser eine Kabelmarkierung am Tragkabel an, bei einer kundenspezifischen Länge. Bestellinformation: Produktkonfigurator Bestellmerkmal "Dienstleistung" Option "IR" oder "IS". • Kabelmarkierungstoleranz (Distanz bis zum unteren Ende der Pegelsonde): Kabellänge < 5 m (16 ft): ±17,5 mm (0,69 in) Kabellänge >... -
Seite 23: Montagekontrolle
Waterpilot FMX21 Montage 5.11 Montagekontrolle Ist das Gerät unbeschädigt (Sichtkontrolle)? Erfüllt das Gerät die Messstellenspezifikationen? Zum Beispiel: • Prozesstemperatur • Prozessdruck • Umgebungstemperatur • Messbereich Sind Messstellenkennzeichnung und Beschriftung korrekt (Sichtkontrolle)? Kontrollieren Sie den festen Sitz aller Schrauben. -
Seite 24: Elektrischer Anschluss
FMX21 FMX21 A0019441 Waterpilot FMX21 Waterpilot FMX21 mit Pt100 (nicht für den Einsatz im explosionsgefährdeten Bereich); Option "NB", Produkt- konfigurator Bestellmerkmal "Zubehör" Nicht für FMX21 mit Außendurchmesser 29 mm (1,14 in) 10,5...30 V DC (Ex-Bereich), 10,5...35 V DC 4...20 mA... - Seite 25 Waterpilot FMX21 Elektrischer Anschluss 6.1.2 Waterpilot mit Pt100 und Temperaturkopftransmitter TMT181 für FMX21 4...20 mA Analog RD BK FMX21 4...20 mA Analog A0030945 Nicht für FMX21 mit Außendurchmesser 29 mm (1,14 in) 10,5...35 V DC 4...20 mA Widerstand (R Temperaturkopftransmitter TMT181 (4...20 mA) (nicht für den Einsatz im explosionsgefährdeten Bereich) 8...35 V DC...
-
Seite 26: Versorgungsspannung
Temperaturkopftransmitter TMT181 (optional) für FMX21 4...20 mA Analog 8...35 V DC Kabelspezifikationen Endress+Hauser empfiehlt verdrilltes, abgeschirmtes Zweiaderkabel zu verwenden. Bei den Gerätevarianten mit Außendurchmesser 22 mm (0,87 in) und 42 mm (1,65 in) sind die Sondenkabel geschirmt. 6.3.1 FMX21 + Pt100 (optional) •... -
Seite 27: Stromaufnahme
Waterpilot FMX21 Elektrischer Anschluss Stromaufnahme 6.5.1 FMX21 + Pt100 (optional) Max. Stromaufnahme: ≤ 23 mA Min. Stromaufnahme: ≥ 3,6 mA 6.5.2 Temperaturkopftransmitter TMT181 (optional) für FMX21 4...20 mA Analog • Max. Stromaufnahme: ≤ 25 mA • Min. Stromaufnahme: ≥ 3,5 mA Maximale Bürde für FMX21 4...20 mA Analog... -
Seite 28: Anschluss Messeinheit
Spannungsversorgung, Anzeige- und Auswerteeinheit mit zwei Eingängen für 4…20 mA Waterpilot FMX21 Anschluss für integrierten Pt100 im FMX21 4...20 mA (Temperatur) 4...20 mA (Füllstand) Überspannungsschutz (ÜS), z.B. HAW von Endress+Hauser (Nicht für den Einsatz im explosionsgefährdeten Bereich.) Netz Anschlusskontrolle Sind Gerät oder Kabel unbeschädigt (Sichtkontrolle)? ... - Seite 29 Waterpilot FMX21 Elektrischer Anschluss Stimmt die Versorgungsspannung mit den Angaben auf dem Typenschild überein? Ist die Klemmenbelegung korrekt ? Endress+Hauser...
-
Seite 30: Bedienungsmöglichkeiten
Bedienungsmöglichkeiten Waterpilot FMX21 Bedienungsmöglichkeiten Für den Waterpilot FMX21 und Temperaturkopftransmitter TMT181 gibt es umfangrei- che Messstellenlösungen mit Anzeige- und/oder Auswerteeinheiten von Endress+Hauser. Für weitere Informationen steht Ihnen Ihre Endress+Hauser-Serviceorganisation gerne zur Verfügung. Kontaktadressen finden Sie auf der Internetseite: www.endress.com/worldwide Übersicht zu Bedienungsmöglichkeiten Die Geräte benötigen keine Bedienmöglichkeit. -
Seite 31: Diagnose Und Störungsbehebung
Kontaktierung der Kabel prüfen und Klemmen. gegebenenfalls korrigieren. Ausgangsstrom < Signalleitung ist inkorrekt verkabelt. Verkabelung prüfen. 3,6 mA Elektronik ist defekt. Störungen Waterpilot FMX21 mit optionalem Pt100 Fehlerbeschreibung Ursache Maßnahmen kein Messsignal Anschluss der 4…20 mA-Leitung Gerät gemäß → 24 anschließen. nicht korrekt Keine Stromversorgung über die 4…... - Seite 32 Diagnose und Störungsbehebung Waterpilot FMX21 Fehlerbeschreibung Ursache Maßnahmen Temperaturkopftransmitter defekt Temperaturkopftransmitter aus- wechseln. Messwert ist ungenau/falsch Pt100 in 2-Draht-Schaltung ange- • Leitungswiderstand kompensie- schlossen, Leitungswiderstand wurde ren. nicht kompensiert • Pt100 als 3-Draht oder 4-Draht- Schaltung anschließen. Endress+Hauser...
-
Seite 33: Wartung
Waterpilot FMX21 Wartung Wartung • Anschlusskasten: GORE-TEX® Filter frei von Verschmutzungen halten • Tragkabel des FMX21: Teflonfilter im Druckausgleichsschlauch frei von Verschmutzun- gen halten • Prozessmembrane in geeigneten Abständen auf Ablagerungen prüfen. Außenreinigung Beachten Sie bei der Reinigung des Messgerätes folgendes: •... -
Seite 34: Reparatur
Die Webseite Ihrer zuständigen Vertriebszentrale mit allen relevanten Rücksen- dungsinformationen öffnet sich. 1. Wenn das gewünschte Land nicht aufgelistet ist: Auf Link "Choose your location" klicken. Eine Übersicht mit Endress+Hauser Vertriebszentralen und Repräsentanten öff- net sich. 2. Ihre zuständige Endress+Hauser Vertriebszentrale oder Ihren Repräsentanten kon- taktieren. -
Seite 35: Zubehör
Bezeichnung Abbildung Beschreibung Bestellnummer / Bestellinfor- mation Abspannklemme Für die einfache Montage des FMX21 bietet • 52006151 Endress+Hauser eine Abspannklemme an. • Produktkonfigurator Bestell- merkmal "Zubehör beigelegt" A0030950 Option "PO" Anschlusskasten Anschlusskasten für Klemmenblock, Tempe- • 52006152 raturkopftransmitter und Pt100. - Seite 36 "Zubehör beigelegt" Option "PW" A0030948 Prüfadapter für FMX21 mit Für einen einfachen Funktionstest von • 52011868 Außendurchmesser Pegelsonden, bietet Endress+Hauser einen • Produktkonfigurator Bestell- 22 mm (0,87 in) oder Prüfadapter an. merkmal "Zubehör beigelegt" 29 mm (1,14 in) Option "PV"...
-
Seite 37: Technische Daten
Waterpilot FMX21 Technische Daten Technische Daten 12.1 Eingang 12.1.1 Messgröße FMX21 + Pt100 (optional) • Hydrostatischer Druck einer Flüssigkeit • Pt100: Temperatur Temperaturkopftransmitter TMT181 (optional) für FMX21 4...20 mA Analog Temperatur 12.1.2 Messbereich • Kundenspezifische Messbereiche oder werkseitig voreingestellte Kalibrierung •... - Seite 38 Technische Daten Waterpilot FMX21 Sensormessbereich Kleinste kalibrierbare Messspanne Unterdruckbeständigkeit Option [bar (psi)] [bar (psi)] [bar (psi 10,0 (150) 1,0 (15) 20,0 (300) 2,0 (30) Größter werkseitig einstellbarer Turn down: 10:1, höher auf Anfrage oder im Gerät einstellbar (für FMX21 4...20 mA HART).
-
Seite 39: Eingangssignal
Waterpilot FMX21 Technische Daten 12.1.3 Eingangssignal FMX21 + Pt100 (optional) • Kapazitätsänderung • Pt100: Widerstandsänderung Temperaturkopftransmitter TMT181 (optional) für FMX21 4...20 mA Analog Pt100-Widerstandssignal, 4-Draht Endress+Hauser... -
Seite 40: Ausgang
Technische Daten Waterpilot FMX21 12.2 Ausgang 12.2.1 Ausgangssignal FMX21 + Pt100 (optional) • 4...20 mA Analog, 2-Draht für hydrostatischen Druckmesswert. Bestellinformation: Produktkonfigurator Bestellmerkmal "Ausgang", Option "1" • Pt100: temperaturabhängiger Widerstandswert Temperaturkopftransmitter TMT181 (optional) für FMX21 4...20 mA Analog 4...20 mA Analog für Temperaturmesswert, 2-Draht 12.2.2... -
Seite 41: Leistungsmerkmale
Waterpilot FMX21 Technische Daten 12.3 Leistungsmerkmale 12.3.1 Referenzbedingungen FMX21 + Pt100 (optional) • Nach IEC 60770 • Umgebungstemperatur T = konstant, im Bereich: +21…+33 °C (+70…+91 °F) • Feuchte φ = konstant, im Bereich: 20...80 % r.F • Umgebungsdruck p = konstant, im Bereich: 860…1 060 mbar (12,47…15,37 psi) -
Seite 42: Langzeitstabilität
Technische Daten Waterpilot FMX21 12.3.3 Langzeitstabilität FMX21 + Pt100 (optional) • ≤ 0,1 % von URL/Jahr • ≤ 0,25 % von URL/5 Jahre Temperaturkopftransmitter TMT181 (optional) für FMX21 4...20 mA Analog ≤ 0,1 K pro Jahr 12.3.4 Einfluss Messstofftemperatur • Thermische Änderung des Nullsignals und der Ausgangsspanne: 0…+30 °C (+32...+86 °F): <... -
Seite 43: Umgebung
Waterpilot FMX21 Technische Daten 12.4 Umgebung 12.4.1 Umgebungstemperaturbereich FMX21 + Pt100 (optional) • Mit Außendurchmesser 22 mm (0,87 in) und 42 mm (1,65 in): –10…+70 °C (+14…+158 °F) (= Messstofftemperatur) • Mit Außendurchmesser 29 mm (1,14 in): 0…+50 °C (+32…+122 °F) (= Messstofftemperatur) Kabel (bei fester Verlegung;... -
Seite 44: Elektromagnetische Verträglichkeit (Emv)
Technische Daten Waterpilot FMX21 Anschlusskasten (optional) IP66, IP67 Temperaturkopftransmitter TMT181 (optional) für FMX21 4...20 mA Analog IP00, Betauung zulässig Bei Einbau in den optionalen Anschlusskasten: IP66, IP67 12.4.4 Elektromagnetische Verträglichkeit (EMV) FMX21 + Pt100 (optional) • EMV gemäß allen relevanten Anforderungen der EN 61326-Serie. Details sind aus der Konformitätserklärung ersichtlich. -
Seite 45: Prozess
Waterpilot FMX21 Technische Daten 12.5 Prozess 12.5.1 Messstofftemperaturbereich FMX21 + Pt100 (optional) • Mit Außendurchmesser 22 mm (0,87 in) und 42 mm (1,65 in): –10…+70 °C (+14…+158 °F) • Mit Außendurchmesser 29 mm (1,14 in): 0…+50 °C (+32…+122 °F) Temperaturkopftransmitter TMT181 (optional) für FMX21 4...20 mA Analog –40…+85 °C (–40…+185 °F) -
Seite 46: Stichwortverzeichnis
W@M Device Viewer ......34 Wartung ........33 Endress+Hauser... - Seite 48 *71323914* 71323914 www.addresses.endress.com...
