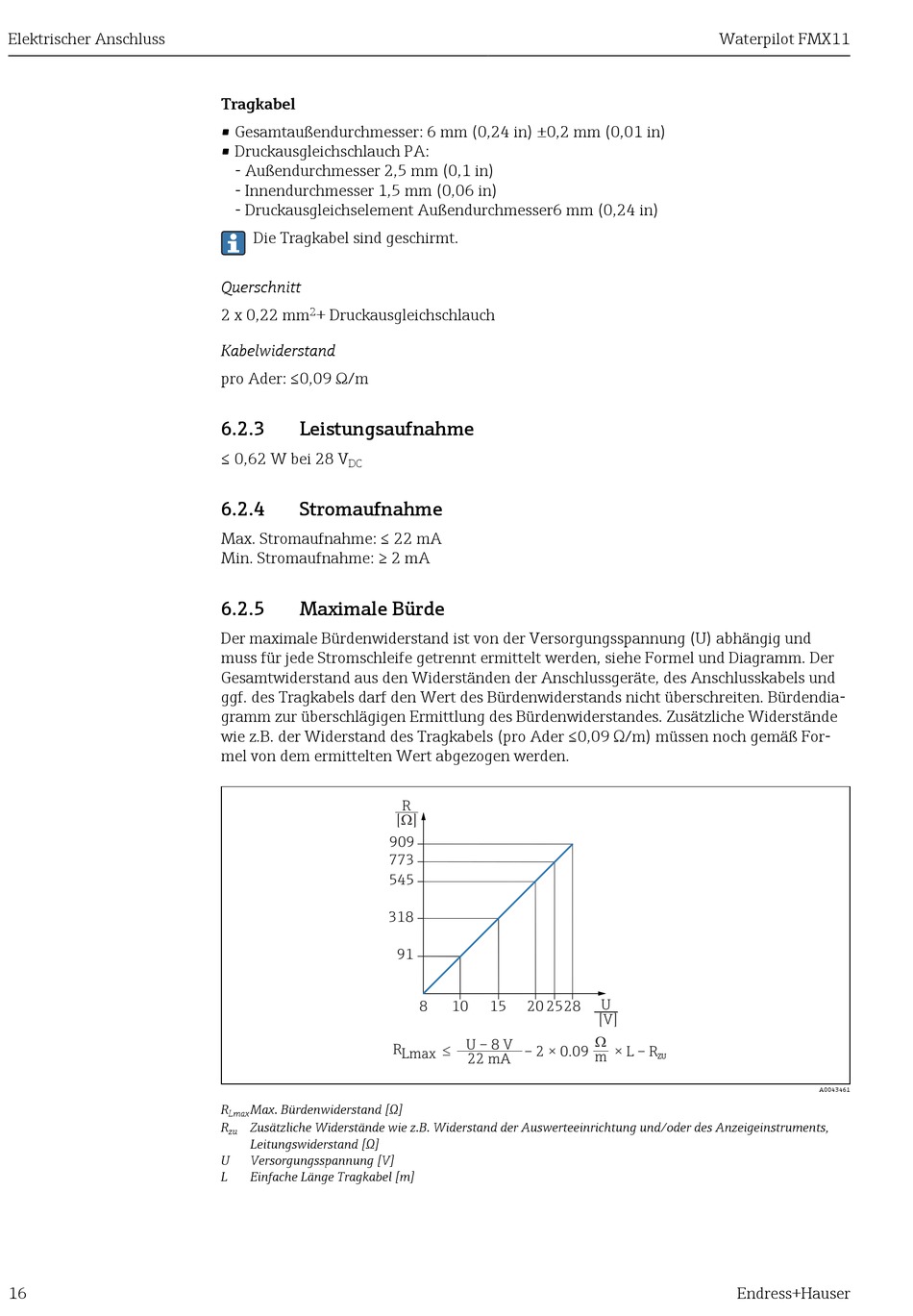

Elektrischer Anschluss
16
Tragkabel
• Gesamtaußendurchmesser: 6 mm (0,24 in) ±0,2 mm (0,01 in)
• Druckausgleichschlauch PA:
- Außendurchmesser 2,5 mm (0,1 in)
- Innendurchmesser 1,5 mm (0,06 in)
- Druckausgleichselement Außendurchmesser6 mm (0,24 in)
Die Tragkabel sind geschirmt.
Querschnitt
2 x 0,22 mm
2
+ Druckausgleichschlauch
Kabelwiderstand
pro Ader: ≤0,09 Ω/m
6.2.3
Leistungsaufnahme
≤ 0,62 W bei 28 V
DC
6.2.4
Stromaufnahme
Max. Stromaufnahme: ≤ 22 mA
Min. Stromaufnahme: ≥ 2 mA
6.2.5
Maximale Bürde
Der maximale Bürdenwiderstand ist von der Versorgungsspannung (U) abhängig und
muss für jede Stromschleife getrennt ermittelt werden, siehe Formel und Diagramm. Der
Gesamtwiderstand aus den Widerständen der Anschlussgeräte, des Anschlusskabels und
ggf. des Tragkabels darf den Wert des Bürdenwiderstands nicht überschreiten. Bürdendia-
gramm zur überschlägigen Ermittlung des Bürdenwiderstandes. Zusätzliche Widerstände
wie z.B. der Widerstand des Tragkabels (pro Ader ≤0,09 Ω/m) müssen noch gemäß For-
mel von dem ermittelten Wert abgezogen werden.
909
773
545
318
R Lmax
R
Max. Bürdenwiderstand [Ω]
Lmax
R
Zusätzliche Widerstände wie z.B. Widerstand der Auswerteeinrichtung und/oder des Anzeigeinstruments,
zu
Leitungswiderstand [Ω]
U
Versorgungsspannung [V]
L
Einfache Länge Tragkabel [m]
R
[ ]
W
91
8
10
20
25
28
15
U – 8 V
– 2 × 0.09
£
22 mA
Waterpilot FMX11
U
[V]
W
× L – R
m
ZU
Endress+Hauser
A0043461
