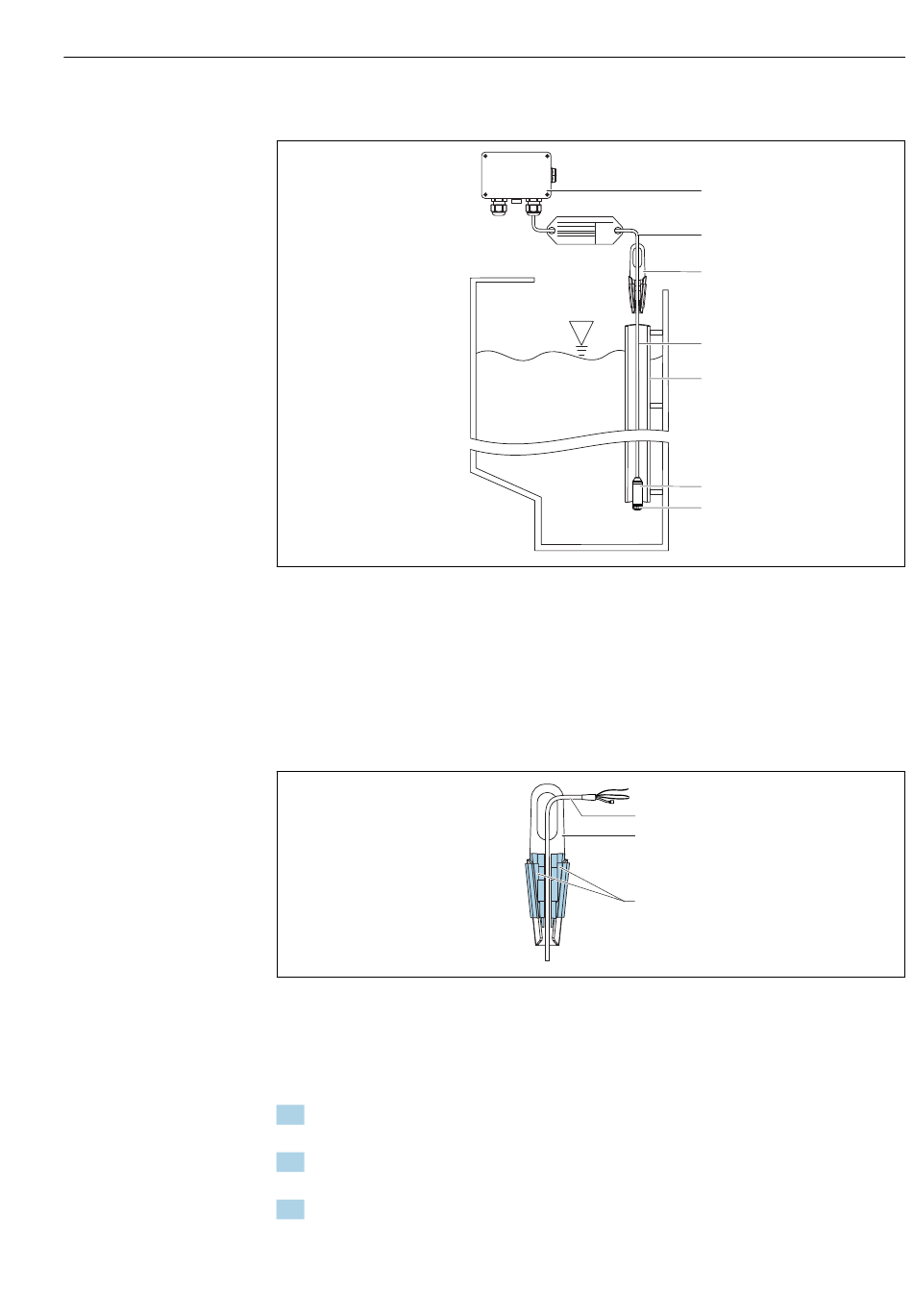

5.2 Messgerät montieren
1 Anschlusskasten separat bestellbar
2 Biegeradius Tragkabel
3 Abspannklemme als Zubehör bestellbar
4 Tragkabel, Kabellänge
5 Führungsrohr
6 Waterpilot FMX11
7 Schutzkappe
5.2.1

Montage des Waterpilot mit Abspannklemme

1 Tragkabel
2 Abspannklemme
3 Klemmbacken
Abspannklemme montieren
1. Abspannklemme (Pos. 2) montieren. Gewicht des Tragkabels (Pos. 1) berücksichti-
gen.
2. Klemmbacken hochschieben (Pos. 3). Tragkabel (Pos. 1) gemäß Abbildung zwischen
die Klemmbacken legen.
3. Tragkabel (Pos. 1) festhalten und Klemmbacken (Pos. 3) wieder herunterschieben.
Klemmbacken durch leichten Schlag von oben fixieren.
1
2
3
4
5
6
7
1
2
3
Montage
A0040853
A0040921
