Notice d'emploi

Kit Brushless « Cheetah » 60 A
N° de commande 1348619
Utilisation conforme
Le régulateur de vitesse électronique et le moteur Brushless inclus dans le kit servent à l'entraînement de
modèles réduits de véhicules Buggy et Touring-Car, à l'échelle 1:10 ou 1:12 ainsi que de modèles réduits de
véhicules Crawler à l'échelle 1:10 et 1:8.
Selon le modèle de véhicule, le régulateur de vitesse et le moteur Brushless peuvent fonctionner avec une
batterie de conduite NiMH à 6 - 9 cellules ou avec une batterie de conduite LiPo à 2 - 3 cellules.
Le régulateur de vitesse se programme via une carte de programmation fournie.
Le régulateur est raccordé, pour sa commande, à un récepteur d'installation de télécommande de modèle
réduit (sur le canal de commande de la fonction de conduite).
Impérativement observer les consignes de sécurité ainsi que toutes les autres informations qui figurent dans
le présent mode d'emploi.
Ce produit est conforme aux exigences légales, nationales et européennes. Tous les noms d'entreprises
et désignations de produits contenus sont des marques déposées des propriétaires respectifs. Tous droits
réservés.
Étendue de la livraison
• Régulateur de vitesse
• Moteur Brushless
• Câble capteur
• Ventilateur avec 4 vis de fixation
• Carte de programmation
• Câble de raccordement pour la carte de programmation
• Mode d'emploi
Consignes de sécurité
Tout dommage résultant du non-respect du présent mode d'emploi entraîne l'annulation
de la garantie/garantie légale. Nous déclinons toute responsabilité pour les dommages
consécutifs !
De même, nous déclinons toute responsabilité pour les dommages matériels ou corpo-
rels résultant d'une utilisation de l'appareil non conforme aux spécifications ou du non-
respect des présentes consignes de sécurité. De tels cas entraînent l'annulation de la
garantie ou garantie légale !
• Pour des raisons de sécurité et d'homologation (CE), il est interdit de modifier et / ou de transformer soi-
même le produit. Ne démontez jamais le produit, il ne comporte aucun composant nécessitant un réglage
ou un entretien. Cela annulerait également la garantie/garantie légale !
• Le produit n'est pas un jouet, le tenir hors de portée des enfants.
• Allumez toujours d'abord l'émetteur puis déplacez son levier de commande pour la fonction de conduite/
freinage en position neutre. Raccordez seulement ensuite le régulateur de vitesse à une batterie de con-
duite et allumez-le. Procédez en ordre inverse pour l'arrêt. Avant d'éteindre l'émetteur, il faut éteindre le
régulateur de vitesse et le détacher de la batterie de conduite.
• Débranchez toujours la batterie de conduite du régulateur de vitesse lorsque ce dernier n'est pas utilisé.
Lors de pauses brèves, le régulateur de vitesse peut être désactivé par l'intermédiaire de l'interrupteur
marche / arrêt.
• Le régulateur de vitesse peut fonctionner avec une batterie de conduite NiMH à 6 - 9 cellules ou une batte-
rie de conduite LiPo à 2 - 3 cellules. Veillez, lors du choix de la batterie de conduite à ce que l'entraînement
du véhicules (p.ex. différentiel) ne soit pas surchargé.
• Le régulateur de vitesse, le moteur raccordé ainsi que la batterie de conduite s'échauffent énormément
durant le service, risque de brûlures!
• Utilisez le régulateur de vitesse uniquement avec un pack de batteries et jamais avec un bloc
d'alimentation.
• Raccordez exclusivement le moteur Brushless fourni au régulateur de vitesse, jamais un autre moteur.
• Veillez, lors du montage, à maintenir la distance la plus grande possible entre le régulateur de vitesse et
le récepteur ou le moteur afin d'éviter toute interférence.
• Ne posez pas le câble de l'antenne du récepteur parallèlement aux câbles électriques.
• Veillez, pendant le fonctionnement du modèle réduit, à refroidir suffisamment le régulateur de vitesse et le
moteur. Montez le ventilateur fourni avant la mise en service du régulateur de vitesse.
• Lors de chaque mise en service, assurez-vous du fonctionnement correct du ventilateur, ne le bloquez
pas, éliminez la poussière et les impuretés qui se sont accumulées sur le ventilateur, par ex. durant le
fonctionnement du véhicule.
• Veillez à ce qu'aucune partie corporelle, ni aucun objet, ne se trouve dans la zone de danger de pièces en
rotation du véhicule ou de l'entraînement. Danger de blessures !
• Évitez tout blocage de l'entraînement. Les courants en résultant risqueraient sinon de détruire le moteur
et/ou le régulateur de vitesse.
• Assurez-vous du fonctionnement souple et de l'entretien régulier de la chaîne de transmission.
• Assurez-vous régulièrement que le véhicule, le régulateur de vitesse et le moteur ne sont pas endomma-
gés. Si vous constatez des détériorations, n'utilisez pas le véhicule ni le régulateur de vitesse / moteur.
• Avant de recharger la batterie, retirez-la du régulateur de vitesse.
• Ce produit doit être manipulé avec précaution ; les coups, les chocs ou une chute, même d'une faible
hauteur, pourraient l'endommager.
• Ne laissez pas traîner le matériel d'emballage. Il pourrait devenir un jouet dangereux pour les enfants.
All manuals and user guides at all-guides.com

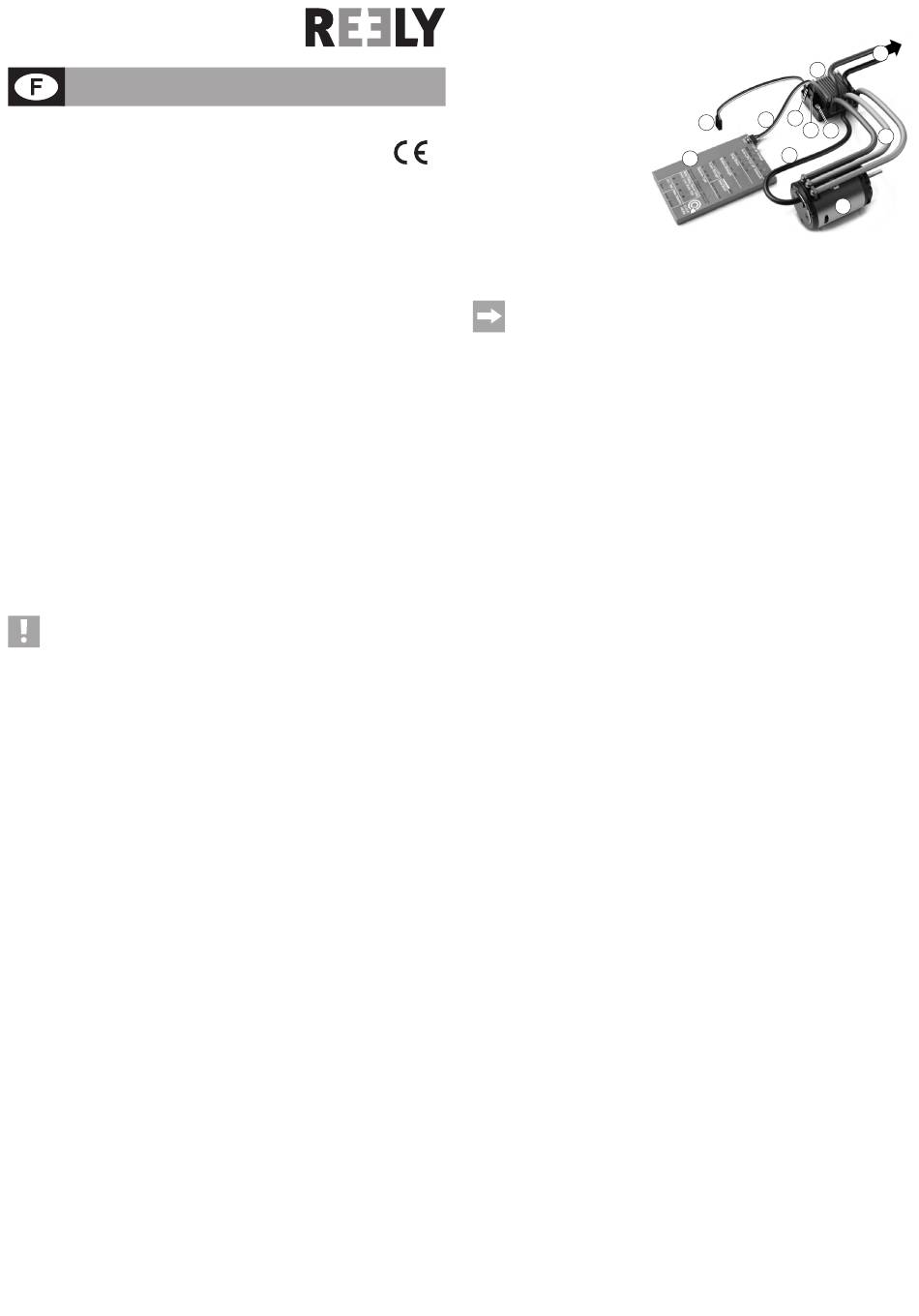

Raccords et éléments de commande
