Gebruiksaanwijzing

Brushless-Set „Cheetah" 60 A
Bestelnr. 1348619
Beoogd gebruik
De elektronische rijregelaar en de in de set inbegrepen Brushless-motor dienen voor de aandrijving van
buggy- en touringcar-modelbouwvoertuigen van schaal 1:10 tot 1:12 en crawler-modelbouwvoertuigen van
schaal 1:10 en 1:8.
Afhankelijk van het modelbouwvoertuig kunnen de rijregelaar en de Brushless-motor met een NiMH-rijaccu
met 6 - 9 cellen of een LiPo-rijaccu met 2 - 3 cellen worden aangedreven.
De rijregelaar kan met behulp van een meegeleverde programmeerkaart worden geprogrammeerd.
Om de rijregelaar te besturen wordt deze aan een ontvanger van een modelbouwafstandsbediening aanges-
loten (aan het stuurkanaal voor de rijfunctie).
De veiligheidsinstructies en alle andere informatie in deze gebruiksaanwijzing dienen absoluut in acht te
worden genomen.
Dit product voldoet aan de voorwaarden van de nationale en Europese wetgeving. Alle vermelde bedrijfs- en
productnamen zijn handelsmerken van de respectievelijke eigenaren. Alle rechten voorbehouden.
Leveringsomvang
• Rijregelaar
• Brushless-motor
• Sensorkabel
• Ventilator met 4 bevestigingsschroeven
• Programmeerkaart
• Aansluitkabel voor programmeerkaart
• Gebruiksaanwijzing

Veiligheidsinstructies

Bij beschadigingen veroorzaakt door het niet opvolgen van deze gebruiksaanwijzing ver-
valt ieder recht op garantie. Wij zijn niet aansprakelijk voor gevolgschade!
Voor materiele of persoonlijke schade, die door ondeskundig gebruik of niet inachtname
van de veiligheidsvoorschriften veroorzaakt worden zijn wij niet aansprakelijk. In dergeli-
jke gevallen vervalt elke aanspraak op garantie!
• Om veiligheids- en keuringsredenen (CE) is het eigenhandig ombouwen en/of wijzigen van het product
niet toegestaan. In het apparaat bevinden zich geen onderdelen die u zelf kunt onderhouden. Open het
dus niet. Hierdoor vervalt bovendien de garantie!
• Het product is geen speelgoed en is niet geschikt voor kinderen.
• Schakel altijd eerst de zender in en zet de bedienhendel voor de rij-/remfunctie in de neutraalstand. Pas
nu mag de rijregelaar met een rijaccu worden verbonden en worden ingeschakeld. Bij het uitschakelen
moet in de omgekeerde volgorde worden te werk gegaan. Voordat u de zender uitschakelt, moet u eerst
de rijregelaar uitschakelen en van de rijaccu loskoppelen.
• Klem de rijaccu altijd van de rijregelaar af wanneer de rijregelaar niet wordt gebruikt. Bij korte pauzes kan
de rijregelaar via de aan/uit-schakelaar worden uitgezet.
• De rijregelaar kan met een 6 - 9-cellige NiMH-rijaccu of een 2 - 3-cellige LiPo-rijaccu worden gebruikt. Let
bij de keuze van de rijaccu echter op dat de aandrijving van het voertuig (vb. differentieel) niet overbelast
wordt.
• Zowel de rijregelaar als de daaraan aangesloten motor en rijaccu worden tijdens het gebruik erg heet; er
bestaat verbrandingsgevaar!
• De rijregelaar mag alleen via een accupack van voeding worden voorzien, niet via een netadapter.
• Sluit alleen de meegeleverde Brushless-motor aan de rijregelaar aan, maar geen andere motor.
• Houd bij de inbouw een zo groot mogelijke afstand tussen de ontvanger en rijregelaar/motor aan om een
wederzijdse beïnvloeding te voorkomen.
• Leg de antennekabel van de ontvanger niet parallel aan de stroomvoerende kabels.
• Bij het gebruik van het model moet voor voldoende koeling van de rijregelaar en van de motor worden
gezorgd. Monteer voor de ingebruikname van de rijregelaar de meegeleverde ventilator.
• Controleer de werking van de ventilator bij elk gebruik. Zorg dat de ventilator niet wordt geblokkeerd en
verwijder eventueel aanwezig stof en vuil dat zich door het gebruik van het voertuig op de ventilator heeft
verzameld.
• Let op dat er zich nooit lichaamsdelen of voorwerpen in het gevarenbereik van draaiende onderdelen van
het voertuig of de aandrijving bevinden. Verwondingsgevaar!
• Vermijd het blokkeren van de aandrijving. De hieruit ontstane stromen zouden kunnen leiden tot vernieti-
ging van de motor en/of de rijregelaar.
• Let erop dat de aandrijving soepel loopt en regelmatig wordt onderhouden.
• Controleer het voertuig en de rijregelaar en de motor regelmatig op beschadigingen. Wanneer u bescha-
digingen vaststelt, mag u het voertuig resp. de rijregelaar/motor niet meer gebruiken.
• Voordat de accu wordt opgeladen, dient deze van de rijregelaar te worden losgekoppeld.
• Behandel het product voorzichtig. Door stoten, schokken of een val - zelfs van geringe hoogte - kan het
beschadigd raken.
• U mag het verpakkingsmateriaal niet zomaar laten rondslingeren. Dit is gevaarlijk speelgoed voor kinde-
ren.
All manuals and user guides at all-guides.com

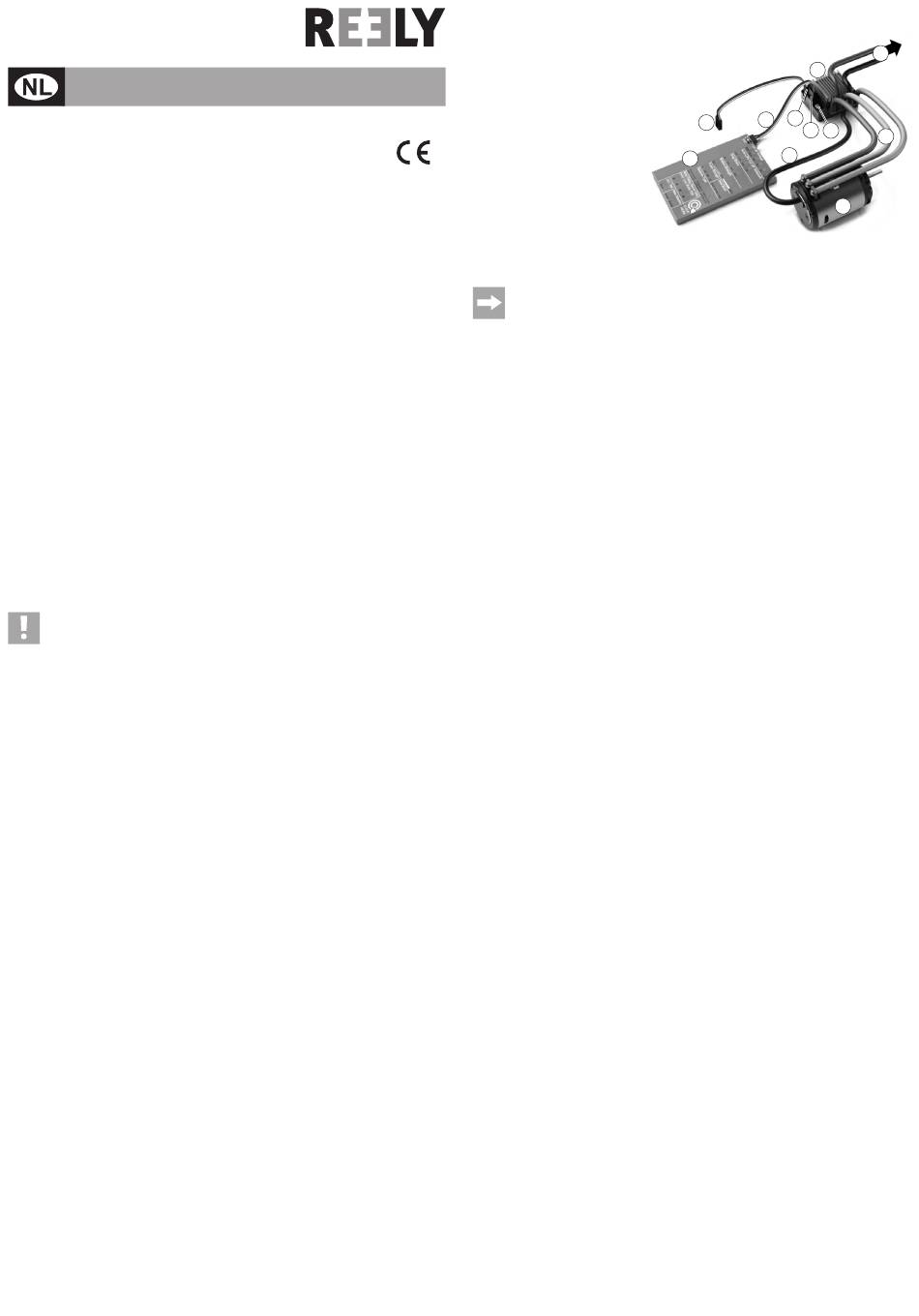

Aansluitingen en bedieningselementen
1 Rijregelaar
2 Brushless-motor
3 Programmeerkaart
www.conrad.com
4 Aansluitkabel voor programmeerkaart
5 Sensorkabel
Versie 06/15
6 Servostekker voor aansluiting aan de
7 Tweepolige bus voor de aansluiting
8 Bus voor de aansluiting van de pro-
9 Bedienknop met geïntegreerde LED
10 Stroomkabel/stekker voor de verbin-
11 Aansluitkabel tussen motor en rijregelaar
Montage en aansluiting
• Wanneer de set als vervanging van een bestaande aandrijving wordt gebruikt, dient u eerst de oude
• Bevestig eerst de afzonderlijk meegeleverde ventilator met behulp van 4 schroeven op het koellichaam
• Monteer het motortandwiel op de aandrijfas van de Brushless-motor.
• Plaats de Brushless-motor (2) in het voertuig in en schroef deze vast. Let daarbij op dat de schroeven niet
Draai nu de bevestigingsschroeven van de motor strak aan en verwijder de papieren strookjes; nu moet
• Verbind de drie kabels (11) tussen rijregelaar en motor; let op de juiste kleurtoewijzing. De draairichting
• Verbind de sensoraansluiting van de motor en rijregelaar via de sensorkabel (5). De stekker of de bussen
• Monteer de rijregelaar in het modelbouwvoertuig. De rijregelaar moet idealiter zo ver mogelijk van de
• Verbind de driepolige servostekker (6) van de rijregelaar met de ontvangeruitgang die de stuursignalen
Gele/witte/oranje leiding: Stuursignaal
Rode leiding:
Bruine/zwarte leiding:
• Zorg dat kabels niet in draaiende of bewegende delen van het voertuig kunnen komen. Gebruik voor het
• Aangezien de rijregelaar is uitgerust met een BEC (batterijsparend circuit) mag geen ontvangerbatterij
Rijregelaar programmeren
Voor de rijregelaar bedrijfsgereed is, moet u hem na het inbouwen eerst programmeren.
De eerste stap is hierbij de programmering van de neutraal- en volgasstand voor vooruit en achteruit rijden.
Hiervoor is de programmeerkaart niet nodig en mag ook niet aan de rijregelaar zijn aangesloten.
In de tweede stap kunt u de verschillende functies via de programmeerkaart instellen. Bijzonder belangrijk
daarbij is de programmering van de uitschakelspanning, als u een LiPo-rijaccu voor de aandrijving van het
modelbouwvoertuig gebruikt.
a) Neutrale en volgasstand programmeren
Dit moet na het inbouwen van de rijregelaar/motor in het modelbouwvoertuig eerst worden uitgevoerd zodat
de rijregelaar correct op de door u gebruikte afstandsbediening (zender) kan reageren.
Het kan bijvoorbeeld nodig zijn om opnieuw te programmeren wanneer u een andere zender wilt gebruikten
of wanneer de trimweg aan de zender niet meer volstaat.
ontvanger
van de meegeleverde ventilator
grammeerkaart
ding met de rijaccu
De aansluiting van de programmeerkaart en de bijhorende kabel is alleen nodig voor de program-
mering van de speciale functies.
Bij normaal gebruik van de rijregelaar/motor of om de neutrale stand en de volgasstand bij voo-
ruit/achteruit rijden te programmeren mag de programmeerkaart niet met de rijregelaar zijn ver-
bonden!
rijregelaar/motor uit uw modelvoertuig te verwijderen.
van de rijregelaar (1). Sluit de tweepolige stekker aan de bijhorende bus (7) van de rijregelaar aan.
te lang zijn en de draaibare rotor in de Brushless-motor vastzetten of beschadigen.
Let bovendien op dat het motortandwiel precies op het hoofdtandwiel is afgesteld en niet opzij is gescho-
ven.
De afstand tussen motortandwiel en hoofdtandwiel moet zo worden ingesteld dat de aandrijving niet te
strak loopt, noch dat de tandwielen te ver van elkaar zijn verwijderd. Draai de bevestigingsschroeven van
de motor zover aan dat de motor niet wikkelt, maar nog kan worden verschoven. Steek dan een smalle
strook papier van 80 g (vb. kopiepapier) tussen het motor- en hoofdtandwiel. Draai nu aan het hoofdtand-
wiel zodat het strookje papier tussen beide tandwielen getrokken wordt.
de afstand optimaal zijn ingesteld.
van de motor kan later via de programmeerkaart worden ingesteld.
zijn tegen verkeerde verpoling beveiligd. Gebruik bij het aansluiten geen geweld!
ontvanger of motor zijn verwijderd. De ontvanger mag ook niet direct naast de motor zijn geplaatst.
Om de rijregelaar te bevestigen (en de platine met de ingangscondensatoren) kunt u vb. klittenband of
dubbelzijdige kleefband gebruiken (nooit warme of superlijm).
Let op dat de ventilator op de rijregelaar in zijn functie niet wordt gehinderd.
voor de rijfunctie ter beschikking stelt.
Let hierbij op dat de juiste aansluiting van de stekkercontacten op de ontvanger wordt gebruikt (zie geb-
ruiksaanwijzing bij de ontvanger resp. opdruk op de ontvanger). Hetzelfde geldt natuurlijk voor de stuur-
servo van uw modelbouwvoertuig.
Voedingsspanning
min/GND
vastmaken bijvoorbeeld kabelbinders.
resp. geen ontvangeraccu worden gebruikt! Zowel de ontvanger als de daaraan aangesloten servo (vb.
stuurservo) wordt rechtstreeks via de rijregelaar uit de rijaccu van spanning/stroom voorzien.
1
7
4
6
8 9
5
3
2
10
11
