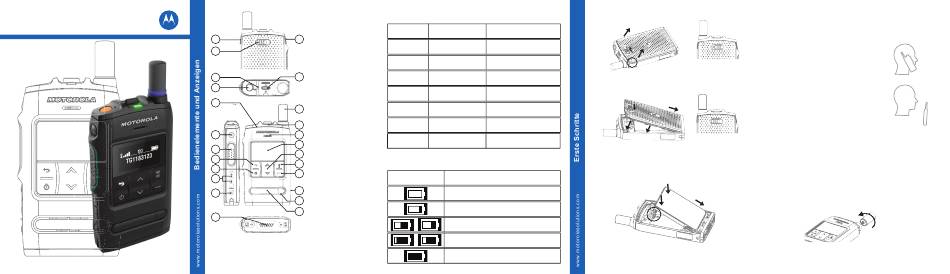

Motorola ST7500 Kurzanleitung

ST7500
KURZANLEITUNG
1 Greifvorrichtung der Akkuabdeckung
LED-Status- und Betriebsanzeigen
2 Verriegelung der Akkufachabdeckung
3 LED-Leistungsanzeige
1 1
4 Notruftaste
2
5 Gesprächsgruppen-Wippschalter
6 Oberes Mikrofon
3 5
7 Programmierbare Taste P1
4
8 Sendetaste (PTT)
9 Schaltfläche "Zurück"
6
13
10 Ein-/Aus-Taste
14 11 Lautstärketasten
7 15
12 Programmierbare Taste P2
16
8 13 Antenne
17
9 Informationen zur Akkukapazität
14 LED-Statusanzeige
18
10
15 Ohrhörer
19
11
16 PMOLED-Display
20
12
Nach oben-/Nach
17
21 unten-Navigationstasten
18 Menü-/OK-Taste
22
23
19 Programmierbare Taste P3
20 Dichtung
21 Unteres Mikrofon
22 Lautsprecher
23
Unterer Anschluss
Anzeige Status-LED Stromversorgungs-LED
Dauerhaft grün In Verwendung Vollständig aufgeladen
Blinkt grün In Betrieb Zu 90 % aufgeladen
Dauerhaft rot Außer Betrieb Schnellladung
Netzwerkverbindung wird hergestellt Akku niedrig (wenn er nicht aufgeladen
Blinkt rot
wird) oder defekter oder falscher Akku
oder DMO-Modus aktiviert
Dauerhaft orange Funkgerät wird eingeschaltet Nicht zutreffend
Eingehender Einzelruf
Blinkt orange Akku wartet auf Aufladung
oder Telefonanruf
Keine Anzeige Funkgerät ist ausgeschaltet Nicht zutreffend
Informationen Beschreibung
Voll (80 % bis 100 % Kapazität)
Mittel (60 % bis 80 % Kapazität)
Schwach (25 % bis 60 % Kapazität)
Sehr schwach (5 % bis 25 % Kapazität)
Weniger als 5 % Kapazität
Entfernen und Anbringen der Akkuabdeckung Halten des Funkgeräts
Das Funkgerät verfügt über zwei Mikrofone:
• ein oberes Mikrofon für Simplex-Gruppenrufe, Dispatcher-Rufe und Einzelrufe.
• ein unteres Mikrofon für telefonähnliche Duplex-Rufe.
Wenn Sie einen Duplex-Ruf (mit geringer Lautstärke) tätigen,
halten Sie das Funkgerät wie ein Telefon. Sprechen Sie in das
untere Mikrofon. Hören Sie über den Ohrhörer. Achten Sie
Entsperren
darauf, dass die Antenne mindestens 2,5 cm von Kopf und
Körper entfernt ist.
Entfernen: Schieben Sie die Verriegelung nach rechts, um die Akkuabdeckung zu
entriegeln. Heben Sie die Akkufachabdeckung hoch. Wenn Sie einen Simplex-Ruf (mit hoher Lautstärke) tätigen,
halten Sie das Funkgerät in einer vertikalen Position mit dem
oberen Mikrofon 5 bis 10 Zentimeter vom Mund entfernt.
Sprechen Sie in das obere Mikrofon. Hören Sie über den internen
Lautsprecher des Funkgeräts. Achten Sie darauf, dass die
Antenne mindestens 2,5 cm von Kopf und Körper entfernt ist.
Pflege des Funkgeräts
Sperren
Setzen Sie das Funkgerät oder den Akku keinen extremen Temperaturen (über +85 °C) aus.
Anbringen: Stecken Sie die unteren Teilstücke der Akkuabdeckung in die Vertiefung.
Das Funkgerät ist wasserdicht (entspricht dem IP67-Standard nur dann, wenn Akkuabdeckung
Drücken Sie erst den oberen Teil und dann den mittleren Teil der Akkuabdeckung nach
und Antenne angeschlossen sind). Verwenden Sie zum Reinigen des Funkgeräts ein feuchtes
unten. Schieben Sie die Taste nach links, um die Akkuabdeckung zu verriegeln.
oder antistatisches Tuch. Wenn das Funkgerät versehentlich in andere Flüssigkeiten als Wasser
eingetaucht wird, spülen Sie es vorsichtig mit sauberem Wasser ab und trocknen es ab.
Einlegen des Akkus
WICHTIG: Entfernen Sie nicht die Dichtung an der Seite des Funkgeräts (siehe Bedienelemente
und Anzeigen, Artikel 20), um den Eindringschutz nach IP67 beizubehalten.
Anbringen der Antenne
Setzen Sie den unteren Teil des Akkus in das Akkufach ein. Drücken Sie den oberen Teil Schalten Sie das Funkgerät aus, bevor Sie die Antenne anbringen. Richten Sie den unteren
des Akkus nach unten in das Akkufach, bis er hörbar in der internen Akkuverriegelung Teil der Antenne an der Gewindebefestigung am oberen Teil des Funkgeräts aus. Drehen Sie
einrastet. sie im Uhrzeigersinn, bis sie fest sitzt. Wenden Sie keine übermäßige Kraft an.
