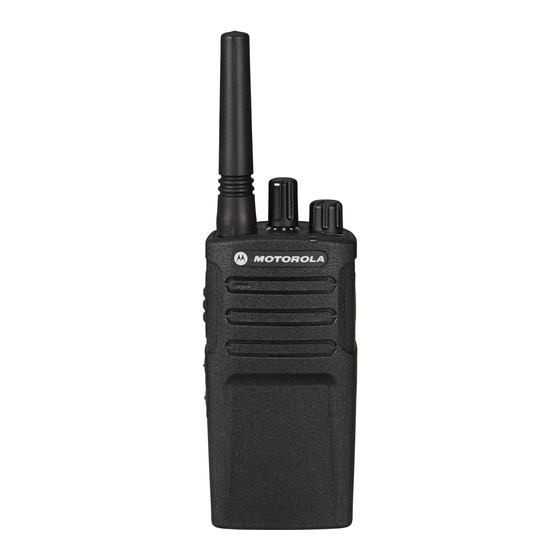

Motorola XT420 Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für XT420:
- Bedienungsanleitung (898 Seiten) ,
- Handbuch (59 Seiten) ,
- Schnellstartanleitung (248 Seiten)
Inhaltsverzeichnis
Werbung
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Motorola XT420
Inhaltszusammenfassung für Motorola XT420
- Seite 1 Two-Way Radios User Guide XT420 Non-Display model...
-
Seite 2: Inhaltsverzeichnis
Programmierfunktionen ..... . . 14 INHALT Programmierungmodus ..... . 14 CPS (Computer Programming Software). -
Seite 3: Sicherheit
Funkgerät beiliegenden Produktsicherheits- und Funkfrequenzstrahlungsbroschüre durch. ACHTUNG! Zur Erfüllung der ICNIRP/FCC HF-Energieaussetzungs- Anforderungen ist das Funkgerät nur für eine berufliche Nutzung vorgesehen. Eine Liste der von Motorola geprüften Antennen und sonstiges Zubehör finden Sie auf der folgenden Website: http://www.motorolasolutions.com Deutsch... -
Seite 4: Sicherheitshinweise Für Akkus Und Ladegeräte
Motorola zugelassene Akkus auf. Andere Akkus können Verwenden Sie es nur in trockenen Umgebungen/Bedingungen. explodieren sowie Personen- und Sachschäden verursachen. Die Verwendung von Zubehör, das nicht von Motorola • Schließen Sie das Gerät nur an einen ordnungsgemäß empfohlen wird, kann zu Feuer, Stromschlägen oder gesicherten und verkabelten Netzanschluss mit der richtigen Verletzungen führen. -
Seite 5: Funkgerät Übersicht
FUNKGERÄT ÜBERSICHT TEILE DES FUNKGERÄTS Kanalwähler Antenne LED-Anzeige Ein/Aus/ Lautstärke- reglerknopf Mikrofon Audio-Zubehör 2-poliger Steckverbinder PTT (Push-To-Talk) Modellbeschriftung SB1 - Überwachen XT420 SB2 - Scan-/ Störungskanal löschen Akku 16 Kanäle XT420 Deutsch... -
Seite 6: Ein/Aus/Lautstärkereglerknopf
Ein/Aus/Lautstärkereglerknopf Ein- (ON) oder ausschalten (OFF) des Funkgeräts und Einstellen der Lautstärke des Funkgeräts. Kanalwähler Auswahl verschiedener Kanäle für das Funkgerät. Mikrofon Sprechen Sie beim Senden einer Nachricht deutlich in das Mikrofon. Antenne Die Funkgeräteantenne kann nicht entfernt werden. LED-Anzeige Zur Anzeige von Akkustatus, Betriebsstatus, Funkrufinformationen und Scanstatus. -
Seite 7: Akkus Und Ladegeräte
Ziehen Sie den Akku aus dem Funkgerät heraus. Entkoppeln Gürteltasche Befestigen Auf Verriegelung drücken Drücken bis zum Die Modelle XT420 und XT460 werden mit einer Einrasten Gürteltasche anstelle des Gürtel-Clips geliefert, damit sie leichter zu tragen sind. Laschen Schlitze Schalten Sie das Funkgerät aus. -
Seite 8: Netzteil, Adapter Und In Ladeleiste Einsetzbares Ladegerät
Netzteil, Adapter und in Ladeleiste Adapter einsetzbares Ladegerät Adapter Netzteil In Ladeleiste einsetzbares Ladegerät Das Funkgerät wird mit einem in die Ladeleiste einsetzbaren Ladegerät, einem Netzteil (auch als Transformator Netzteil Netzteil bezeichnet) und einer Reihe von Adaptern geliefert. Das Netzteil kann nach Bedarf auf einen der Adapter wechseln, die Sie zusammen mit Ihrem Funkgerät erhalten •... -
Seite 9: Laden Mit Einem Einzelladegerät In Der Ladeleiste
Laden mit einem Einzelladegerät in der Aufladen eines Standard-Akkus Ladeleiste Mit dem Ladeleiste-Einzelladegerät kann entweder der Akku (mit Funkgerät oder mit Funkgerät und Gürteltasche) oder ein Standalone-Akku aufgeladen werden. Tabelle 1: Von Motorola zugelassene Akkus Artikelnummer Beschreibung In Ladeleiste einsetzbares Ladegerät PMNN4434_R Standard-Lithium-Ionen-Akku Port für in... -
Seite 10: Ladeleiste-Einzelladegerät Led-Anzeigen
Ladeleiste-Einzelladegerät LED-Anzeigen Tabelle 2: LED-Anzeige des Ladegeräts Status LED-Status Kommentare Einschalten Grün für ca. 1 s Laden Konstant rot Vollständig geladen Konstant grün Schnelles rotes Blinken Akkufehler (*) Blinkt langsam orange Wartet auf die Aufladung (**) Blinkt 1 Mal rot Akkuladestand niedrig Blinkt 2 Mal orange Akku-Ladestatus... -
Seite 11: Inbetriebnahme Des Geräts
Programmieren Sie jeden Kanal einzeln. Jeder Kanal hat INBETRIEBNAHME DES seine eigene Frequenz, seinen eigenen Code zur GERÄTS Eliminierung von Interferenzen und eigene Scaneinstellungen. SPRECHEN UND ÜBERWACHUNG Die nachfolgenden Erläuterungen finden Sie unter „Teile des Funkgeräts“ auf Seite 4 in der Bedienungsanleitung. Es ist wichtig, vor einer Übertragung den Datenverkehr zu überwachen, um zu vermeiden, dass Sie „über eine andere EIN-/AUSSCHALTEN DES FUNKGERÄTS... -
Seite 12: Sprechbereich
CTCSS/DPL-Codes in den Kanälen finden Sie in weniger als 1,5 Meter voneinander entfernt verwenden, „Programmierungmodus“ auf Seite 14 um Störungen zu vermeiden. Die Reichweite des XT420 beträgt 16.250 Quadratmeter, 13 Stockwerke und 9 km in Hinweis: Codes zur Eliminierung von Interferenzen werden auch flachen Gebieten. -
Seite 13: Led-Anzeigen Des Funkgeräts
LED-ANZEIGEN DES FUNKGERÄTS Funkstatus LED-Anzeige Kanal belegt Orangefarbenes Dauerlicht Klon-Modus Zwei orangefarbene Heartbeats Klon-Vorgang läuft Orangefarbenes Dauerlicht Schwerwiegender Fehler beim Ein grünes Blinken, ein orangefarbenes Blinken, ein grünes Blinken, dann für Einschalten 4 Sekunden wiederholen Akku leer Orangefarbener Heartbeat Abschaltung bei niedrigem Schneller orangefarbener Heartbeat Akkustand Monitor... -
Seite 14: Zurücksetzen Auf Werkseinstellungen
Zurücksetzen auf Werkseinstellungen Durch „Zurücksetzen auf Werkseinstellungen“ werden alle Funktionen des Funkgeräts auf die Werksvorgaben zurückgesetzt. Drücken Sie dazu die PTT-, SB1- und SB2- Tasten gleichzeitig, während Sie das Funkgerät einschalten, bis Sie einen hohen Signalton hören. Deutsch... -
Seite 15: Programmierfunktionen
Für weitere Details zu den Programmierfunktionen PROGRAMMIER- gehen Sie zu http://www.motorolasolutions.com und FUNKTIONEN laden die vollständige Version der XT420/XT460 Bedienungsanleitung herunter. Für die einfache Programmierung aller Funktionen Ihres CPS (COMPUTER PROGRAMMING Funkgeräts sollten Sie das CPS-Kit verwenden, welches SOFTWARE) das Programmierkabel, die CPS und Zubehör enthält. - Seite 16 Funkgerät-Verwaltung festzulegen. Weitere Informationen finden Sie im Diagramm mit der Featureübersicht am Ende der Bedienungsanleitung. Hinweis: Funktionen sollten von einem autorisierten Motorola Händler aktiviert werden. Wenden Sie sich an Ihren Motorola Händler für Details. Hinweis: (*) Beim CPS-Programmierkabel handelt es sich um separat erhältliches Zubehör.
-
Seite 17: Verwendung Und Pflege
MOTOROLA, MOTO, MOTOROLA SOLUTIONS und das stilisierte M-Logo sind Warenzeichen oder eingetragene Warenzeichen der Motorola Trademark Holdings, LLC und werden unter Lizenz verwendet. Alle anderen Marken sind das Eigentum ihrer jeweiligen Inhaber. ©2013 Motorola, Inc. Alle Rechte vorbehalten. - Seite 18 *68012009003* 68012009003-A...
