Einstellung

Zugmontage

Zugmontage
Länge der Außenhülle

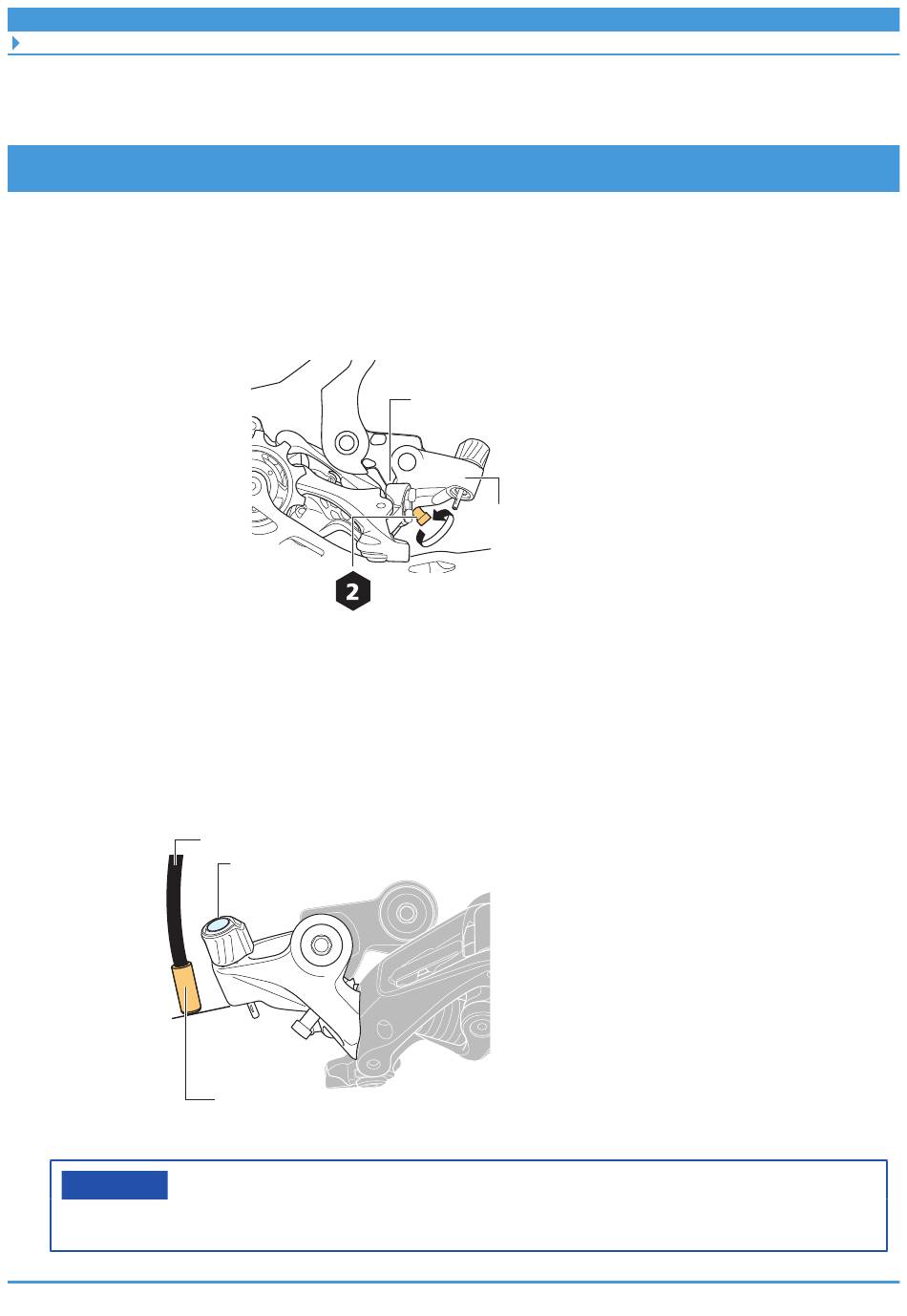

1.
Lösen Sie die Endeinstellschraube, bis sie sich in der abgebildeten
Position befindet.
Vergewissern Sie sich, dass die Anschlagplatte das Halterungsgehäuse berührt, ohne
einen Spalt zu hinterlassen.
2.
Bestimmen Sie die Länge der Außenhülle.
Montieren Sie eine gedichtete Außenhüllentülle an das Ende der Außenhülle. Richten Sie
das Ende der äußeren Kappe an der unteren Kante des Außenhüllenhalters am
Schaltwerk aus.
Lassen Sie dabei ausreichend Spiel in der Außenhülle.
HINWEIS
• Stellen Sie sicher, die Außenhülle OT-RS900 zu verwenden.
Außenhülle
Außenhüllenhalter
Gedichtete Außenhüllenkappe (Aluminiumausführung)
Anschlagplatte
Halterungsgehäuse
Endeinstellschraube
14
