Einstellung

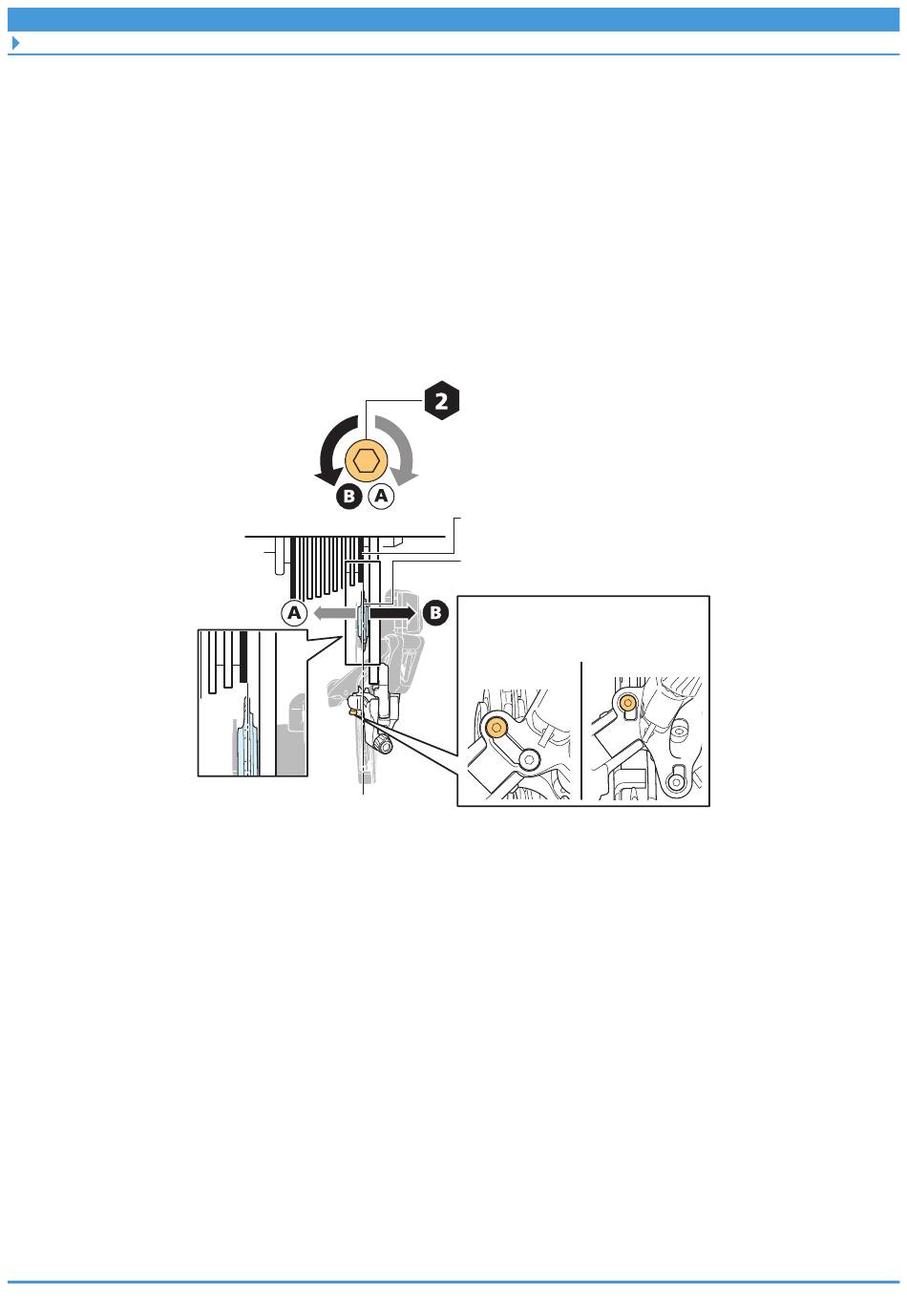

Einstellen des Pedaltritts am äußeren Anschlag
Einstellung
Einstellen des Pedaltritts am äußeren
Anschlag
1.
Stellen Sie diesen durch Drehen der äußeren Anschlagschraube ein.
Stellen Sie diese so ein, dass die Mitte der Leitrolle von hinten gesehen auf die
Außenfläche des kleinsten Ritzels ausgerichtet ist.
Montage der Kette
Einzelheiten zum Montieren bzw. Entfernen der Kette finden Sie in der
Händlerbetriebsanleitung.
Äußere Anschlagschraube
Kleinstes Ritzel
Leitrolle
*
Äußere Anschlagschraube
RD-RX810/
RD-RX812
RD-RX400
11
*
