Shuttle HOT-433P Benutzerhandbuch

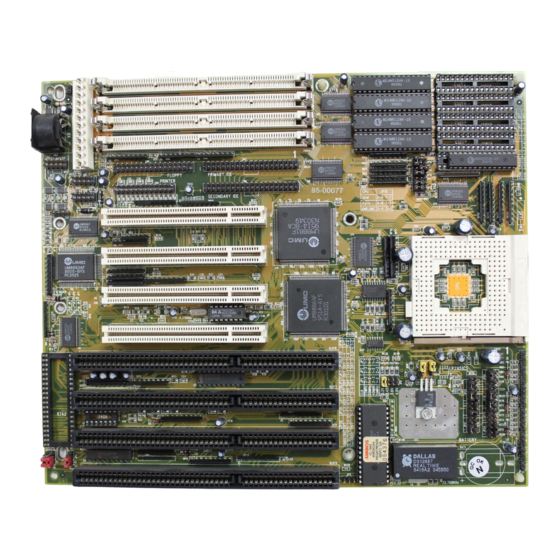

Umc-chip pci 486 mainboard
Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
HOT-433P
UMC-Chip PCI 486 Mainboard
22 x 26 cm
Benutzerhandbuch 1
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Shuttle HOT-433P

Inhaltszusammenfassung für Shuttle HOT-433P

  • Seite 1 HOT-433P UMC-Chip PCI 486 Mainboard 22 x 26 cm Benutzerhandbuch 1...

  • Seite 2: Fcc-Hinweis

    FCC Hinweis: Dieses Gerät hat in Tests die Grenzwerte eingehalten, die im Abschnitt 15 der FCC-Bestimmungen für digitale Geräte der Klasse B festgeschrieben sind. Diese Grenzwerte sehen für die Heiminstallation einen ausreichenden Schutz vor gesundheitsschädigenden Strahlen vor. Das Gerät erzeugt und verwendet hochfrequente Schwingungen und kann sie ausstrahlen.

  • Seite 3: Inhaltsverzeichnis

    INHALTSVERZEICHNIS ...................... ORWORT ................5 APITEL INFÜHRUNG Spezifikation ......................... 5 Blockdiagramm ........................7 Beschreibung der 433 Systemplatine ................. 8 Bestückung der 433 Systemplatine ( Mit AT Keyboard-Anschluß ) ......... 11 Bestückung der 433 Systemplatine ( Mit PS/2 Keyboard- und Maus-Anschluß ) ..12 ..............

  • Seite 4: Vorwort

    Vorwort Die HOT-433 Hauptplatine ist eine integrierte IBM PC/AT kompatible Systemplatine, die entworfen wurde, um 486 er Prozessoren von 25MHz bis 100 MHz aufzunehmen. Der hochleistungs secondlevel Cache (extern) kann von 128 kB bis zu 1024 KB aufgerüstet werden. Die HOT-433 Hauptplatine bietet vier PCIs (Peripheral Com- ponent Interconnect) local bus und vier ISA (Industrie Stan- dard Architektur) Steckplätze.

  • Seite 5: Kapitel 1 Einführung

    Einführung Kapitel Spezifikation CPU Funktion CPU-Takt: 25/33/40/50/66/80/100 MHz Unterstützt Intel 486SX/DX/DX2/DX4, AMD Am486DX/DX2/DX4,Enhanced DX4 Cyrix Cx486S/DX/DX2/DX4/5X86 und UMC U5 CPU Unterstützt S-Series CPUs Chip-Satz UMC 8881F/8886AF und 8663AF Unterstützt L1 und L2 Write- back-Cache Unterstützt PCI Master und Slave bis zu 33MHz Unterstützt PCI Burstmode Zugriffe auf das DRAM.
  • Seite 6 Cache Speicher Unterstützt 128KB, 256KB, 512KB, und 1MB write- through oder write-back Secondary-Cache. Power Management Funktion Es gibt vier Power Management Zustände: On, Doze, Sleep und Suspend Unterstützt Microsoft APM (Advanced Power Management) Bietet EPMI (Externe Power Management Interrupt) Pin. Expansions 32-Bit PCI Bus x 4 16-Bit ISA Bus x 4...

  • Seite 7: Blockdiagramm

    Block Diagram 8002 L2 Cache UM8881 DRAM PCI Bus Master Slots PCI Bus UM8886 Floppy ISA Bus Slots ISA Bus Parallel & 8002 Serial XD Bus CMOS Keyboard BIOS Benutzerhandbuch 7...

  • Seite 8: Beschreibung Des 433 Mainbaords

    Beschreibung des 433 Mainbaords Die Hauptkomponenten der 433 Systemplatine sind rechts und unten illustriert und beschrieben. Bitte nehmen Sie sich einige Minuten Zeit, um sich damit vertraut zu machen. 1. Chip-Satz ASIC Das 433 Mainboard ist mit einem Set von hoch integrierten UMC ASICs gebaut, und bietet optimale Leistung beim PCI und ISA...

  • Seite 9: Pci Erweiterungs-Steckplätze

    4. Hauptspeicher Das 433 Mainboard hat vier Speicherbänke mit je einem 72- Pin SIMM (Single In-line Memory Module) Sockel. Diese erlauben flexible Speicherkonfiguration Kapazitätserweiterung. Es können 1MB, 2MB, 4MB, 8MB, 16MB, 32MB und 64MB SIMM benutzt werden, um den Speicher von 1MB auf 256MB zu erweitern.

  • Seite 10: System Bios

    10. On-board Serielle/Parallele Schnittstelle Das 433 Mainboard hat zwei serielle (COM) und eine parallele Schnittstelle. 11. Optionaler PS/2 Mausport Das 433 Mainboard ist optional (achten Sie auf die Board- Varante) mit einem PS/2-Mausport für spätere Erweiterung ausgestattet. 12. System BIOS Das 433 Mainboard ist mit AMI System WinBIOS ausgerüstet.

  • Seite 11: Bestückung Des 433 Mainboards ( Mit At Keyboard-Anschluß )

    Bestückung des 433 Mainboards ( Mit AT Keyboard-Anschluß ) Benutzerhandbuch 11...

  • Seite 12: Bestückung Des 433 Mainboards ( Mit Ps/2 Keyboard & Maus Anschluß )

    Bestückung des 433 Mainboards ( Mit PS/2 Keyboard & Maus Anschluß ) Benutzerhandbuch 12...

  • Seite 13: Jumper-Einstellungen

    Jumper Einstellungen Kapitel Auswahl des Systemtaktes Das 433 Mainboard hat einen Taktgenerator, mit dem sich verschiedene Systemfrequenzen ein- stellen lassen. Dazu kon-figuriert man die 3- Pin-Jumper JP1, JP2 und JP3 wie unten beschrieben. 33MHz System Clock 25MHz System Clock 40MHz System Clock 50MHz System Clock Benutzerhandbuch 13...

  • Seite 14: Auswahl Des Cpu Typs

    Auswahl des CPU Typs Das 433 Mainboard arbeitet mit allen gängigen 486 CPUs. Sie müssen jedoch darauf achten, daß die Jumper richtig gesteckt sind. Es wird dringend empfohlen, einen Kühlventilator (aktiver Kühlkörper) für die CPU zu verwenden, um die Systemstabilität zu gewährleisten. Intel 486DX/DX2 JP17 JP19...
  • Seite 15 Intel 486SX JP17 JP19 JP20 JP10 JP18 JP21 JP23 Intel 486SX (non S-Series) JP24 JP26 JP28 JP30 JP25 JP27 JP29 JP31 JP32 Intel 486SX S-Series JP17 JP19 JP20 JP10 JP18 JP21 JP23 Intel 486SX (S-Series) JP24 JP26 JP28 JP30 JP25 JP29 JP31 JP32 JP27...
  • Seite 16 Intel 486DX4 (P24C) Clock Multiplier - JP18 JP17 JP19 JP20 JP18 JP21 JP23 Core/Bus Internal External CPU Type Clock JP18 Core Clock Bus Clock Ratio DX4-100 3 : 1 100MHz 33MHz DX4-100 2 : 1 100MHz 50MHz DX4-75 3 : 1 75MHz 25MHz Intel P24D...
  • Seite 17 Intel P24T AMD Am486DX/DX2 AMD Am486DX4 (NV8T, SV8T) JP17 JP19 JP20 JP10 JP18 JP21 JP23 AMD DX/DX2/DX4 (NV8T, SV8T) JP24 JP26 JP28 JP30 JP25 JP27 JP29 JP31 JP32 AMD Am486DX2/DX4 Clock Multiplier - JP24 JP24 JP26 JP28 JP30 JP25 JP27 JP29 JP31 JP32 C o r e / B u s...
  • Seite 18 AMD Am486DX4 Enhance (SV8B) AMD Am5x86-P75 (AMD-X5-133) JP17 JP19 JP20 JP10 JP18 JP21 JP23 AMD DX4 Enhanced (SV8B), AMD 5x86-P75 JP24 JP26 JP28 JP30 JP25 JP29 JP31 JP32 JP27 Internal Cache Line - JP24 Hinweis : Wenn Write-Back mit JP24 ausgewählt ist, setzen Sie den L1-Cache Mode (Interner Cache) auch im BIOS Chipsetup Setup auf Write-Back (siehe Seite 47).
  • Seite 19 Cyrix 5X86 JP17 JP19 JP20 JP10 JP18 JP21 JP23 Cyrix 5x86 (M1sc) JP24 JP26 JP28 JP30 JP29 JP25 JP27 JP31 JP32 Cyrix 5x86 Cache Line Einstellung Cache Schema J P 2 4 Write - Back Write - Thru Other C P U / S y s t e m Internal E x t e r n a l T a k t -...
  • Seite 20 Cyrix Cx486DX/DX2/DX4 JP17 JP19 JP20 JP10 JP18 JP21 JP23 Cyrix 486DX/DX2/DX4 (M7) JP24 JP26 JP28 JP30 JP29 JP25 JP27 JP31 JP32 Cyrix Cx486S (M6) JP17 JP19 JP20 JP10 JP18 JP21 JP23 Cyrix 486S (M6) JP24 JP26 JP28 JP30 JP25 JP27 JP29 JP31 JP32 UMC 486S U5...

  • Seite 21: Cpu S

    CPU Spannungsauswahl Das 433 Mainboard hat einen Spannungsregler, durch den die erforderliche Spannung auch für sogenannte 3V und 4V CPUs eingestellt werden kann. Mit den Jumpern JP9, JP15 und JP16 lassen sich folgende CPU Spannungen (Vcc) einstellen: 3,3 / 3,45 / 3,6 / 4,0 und 5,0 Volt.

  • Seite 22: Auswahl Der Cachegröße

    Auswahl der Cachegröße Das 433 Mainboard unterstützt externe Cache-Speichergrößen von 128KB, 256KB, 512KB und 1MB. Es können 8 SRAM-Chips für das Daten-Cache und 1 SRAM-Chip für das Tag-RAM bestückt werden. Es gibt 2 Bänke zu je 4 SRAMs. Folgende Chips werden unterstützt: Daten-SRAM: 32Kx8, 64Kx8 oder 128Kx8;...
  • Seite 23 256 KB Cache Memory ( Single Bank ) Bank 0 Bank 1 Cacheable Range Cache Tag RAM Data RAM Data RAM Size Write-Through Write-Back U15, 16, 17, 18 U27, 28, 29, 30 256KB 64K x 8 Empty 32K x 8 64 MB 32 MB 512 KB Cache Memory...

  • Seite 24: Auswahl Der Flash Eeprom Vpp

    Auswahl der Flash EEPROM Vpp Das 433 Mainboard unter- stützt Flash-EPROMs mit 12V Programmier- spannung (mit JP8 ein- zustellen). Ein Flash-EPROM läßt sich mit geeigneter Software im 433 Mainboard SYSTEM BIOS programmieren. JP8 OFFEN, oder Pin 2-3 ge- schlossen für 5V JP8 Pin 1-2 geschlossen für 12V Anschlüsse Connectors...

  • Seite 25: Kapitel 3 Speicherkonfiguration

    Speicherkonfiguration Kapitel Das 433 Mainboard ist äußerst flexibel bei der Unterstützung von verschiedenen Speicherkonfigu- rationen auf der Platine. Zur Bestückung des Hauptspeichers stehen 4 PS/2- Sockel zur Verfügung. Jeder Sockel ist einer Speicherbank zugeordnet. Das 433 Mainboard unterstützt 1MB, 2MB, 4MB, 8MB, 16MB, 32MB und 64MB 72-Pin PS/2-Module.
  • Seite 26 433 Memory Configuration Reference Table (Cont'd) BANK 0 BANK 1 BANK 2 BANK 3 TOTAL 32MB NONE NONE NONE 32MB 32MB 32MB NONE NONE 64MB 32MB 32MB 32MB NONE 96MB 32MB 32MB 32MB 32MB 128MB 64MB NONE NONE NONE 64MB 64MB 64MB NONE...

  • Seite 27: Kapitel 4 Power Management

    Power Management Kapitel Das 433 Mainboard ist mit vier Betriebsarten zur Energieeinsparung ausgestattet: On, Doze, Sleep und Suspend. Es generiert unterscheidbare Blinkfrequenzen des Turbo-LED, die den jeweiligen Modus des Power Man- agements anzeigen. Das Board bietet auch EPMI und einen Anschluß zur Abschaltung der Stromversorgung (Power Down), zur Erweiterung des Power Managements.

  • Seite 28: Anzeigen Der Power Management-Betriebsarten

    Anzeigen der Power Management- Betriebsarten Normalerweise zeigt die Turbo-LED den Turbo-Mode an. Wenn das System aber in den Power Management-Modus übergeht, blinkt die LED, um die Betriebsart des Power Managements anzuzeigen. a. Bei ON (normale Betriebsart), fungiert die Turbo-LED als Indikator des Turbo-Mode.

  • Seite 29: Kapitel 5 Ide Treiber Installation

    IDE -Treiber Installation Kapitel Vorwort Dem 433 Main-Mainbaord liegt eine Diskette mit IDE-Treibern bei. Diese Treiber optimieren die Geschwindigkeit und unterstützen bis zu vier IDE-Geräte. Folgende Dateien befinden sich auf der Diskette: 1. README 2. INSTALL4.EXE (Auto install utility ) 3.

  • Seite 30: Das Installationsprogramm

    Das Installationsprogramm Das Programm INSTALL4.EXE erkennt die Geschwindigkeit der angeschlossenen IDE-Festplatten automatisch und in- stalliert die Treiber. Bitte führen Sie folgende Anweisungen aus: Legen Sie die Treiberdiskette in ein Diskettenlaufwerk Wechseln Sie auf das Laufwerk in dem die Diskette liegt indem Sie den Laufwerksbuchstaben gefolgt von einem Doppelpunkt (z.B.

  • Seite 31: Installation Des Dos Treibers

    Installation der DOS-Treiber Das Programm INSTALL4.EXE kann die DOS-Treiber automa- tisch installieren. Wenn Sie die Treiber manuell konfigurieren möchten, gehen Sie wie folgt vor: 1. Kopieren Sie die Datei UM8673.SYS auf die Festplatte. 2. Fügen Sie folgende Zeile in die Config.SYS ein. DEVICE=[drive:][\path\]UM8673.SYS[/D<n:m>][/F<n>] N F <...

  • Seite 32: Installation Des Windows Device Drivers V3.X

    Installation der Windows V3.x Treiber Das Programm INSTALL4.EXE kann die Windows-Treiber au- tomatisch installieren. Wenn Sie die Treiber manuell konfigurieren möchten, gehen Sie wie folgt vor: 1. Kopieren Sie die Dateien UM8673.386 und INT13.386 auf die Festplatte. 2. Prüfen sie, ob sich folgende Zeilen in der SYSTEM.INI befinden: [386Enh] 32BitDiskAccess=ON...
  • Seite 33 Beispiel: Wenn der Benutzer den Treiber z.B. mit Drive 1, Speed=11 und FIFO deaktiviert laden möchte und sich die Windows-Trei- ber im Verzeichnis C:\WINDOWS\SYSTEM befinden, muß fol- gendes in der SYSTEM.INI stehen: [386Enh] 32BitDiskAccess=ON ;device=*int13 ;device=*wdctrl DriveSpeed = /D1:11 /NF1 device=c:\windows\system\UM8673.386 device=c:\windows\system\INT13.386 Da das System die Plattengeschwindigkeit normalerweise op-...

  • Seite 34: Installation Des Os/2 Treibers V2.X/V3.X

    Installation der OS/2 Treiber V2.x/V3.x Führen Sie einen Neustart von Windows aus. Wenn Sie OS/2-Treiber installieren möchten, gehen Sie vor wie folgt: 1. Kopieren Sie die Datei UMC1S506.ADD in das OS2 Verzeichnis (OS/2 Version 2.x) bzw. in das OS2\BOOT Unterverzeichnis (OS/2 Version 3.0). 2.

  • Seite 35: Installation Der Novell Treiber

    Installation der Novell Treiber Wenn Sie Novell Netware-Treiber installieren möchten, ge- hen Sie vor wie folgt: 1. Kopieren Sie die Datei UMCxxx.DSK auf die Festplatte des Servers. 2. Booten Sie den Server. 3. Geben Sie folgende Zeile am “:” Prompt ein: :load UMCxxx PORT=<x>...

  • Seite 36: Installation Des Windows Nt Treibers

    Installation der Windows NT Treiber 1. Legen Sie die Treiberdiskette in das Diskettenlaufwerk. 2. Starten Sie ein MS-DOS Fenster und geben folgende Befehlszeile am DOS-Prompt ein: C:\WINNT>a:\winnt\install 3. Das Installationsprogramm wird die Windows NT Treiber automatisch installieren. Wiederherstellung der Windows NT Treiber 1.

  • Seite 37: Installation Des Sco Unix Treibers

    Installation der SCO UNIX Treiber automatisch installieren. Wenn Sie SCO UNIX-Treiber installieren möchten, geben Sie folgende Befehle unter UNIX ein: 1. mkdir /UM8673.bin 2. cd /UM8673.bin 3. doscp a:unix.umc . 4. tar xf - < unix.umc 5. cd /UM8673.bin 6. ./istl.UM8673 Falls Sie die SCO UNIX-Treiber wieder entfernen möchten, geben Sie diese Befehle ein: 1.

  • Seite 38: Bios Setup

    BIOS Setup Kapitel BIOS Setup konfiguriert Systeminformationen, die im CMOS RAM gespeichert sind. WinBIOS Setup bietet eine leicht zu bedienende grafische Oberfläche, ähnlich dem Microsoft Win- dows GUI. WinBIOS setzt neue Maßstäbe für BIOS Benutzeroberfläche. Starten des WinBIOS Setups Bei der Durchführung von POST (System-Selbsttest) erscheint die folgende Meldung: Hit <DEL>...

  • Seite 39: Das Bios Setup

    Das BIOS Setup Das unten gezeigte WinBIOS Hauptmenü ist in vier Fenster eingeteilt. Jedes Fenster bezieht sich auf einen Abschnitt in diesem Kapitel. Jedes Fenster enthält mehrere Icons (Bilder). Durch Klicken auf eines der Icons aktiviert man eine bestimmte Funktion. Die WinBIOS Setup Icons und Funktionen werden in diesem Kapitel beschrieben.
  • Seite 40 Default Dieses Fenster hat drei Icons, die die Auswahl einer Gruppe von Einstellungen für alle WinBIOS Setup Optionen ermöglicht. Jede WinBIOS Option hat zwei Standard Einstellungen. Diese Einstellungen können auf alle WinBIOS Setup- Optionen angewandt werden, wenn Standard(Default)-Fenster aus dem WinBIOS Setup Hauptmenü...

  • Seite 41: Benutzung Der Tastatur Beim Winbios Setup

    Benutzung der Tastatur beim WinBIOS Setup WinBIOS Setup hat einen eingebauten Tastaturtreiber, der einfache Tastenkombinationen verwendet: K K e e y y s s t t r r o o k k e e Function <Tab> Move to the next window or field. Move to the next field to the right, left, above, or below.

  • Seite 42: Standard Setup

    Standard Setup Einstellung von Datum und Uhrzeit Auswahl des Icons für Datum und Uhrzeit. Die aktuellen Angaben für jede Kategorie werden angezeigt. Geben Sie die neuen Werte über die Tastatur ein. Festplattentypen (Master Disk, Slave Disk) Wählen Sie eines dieser Icons, um das gewünschte Laufwerk zu konfigurieren.
  • Seite 43 Benutzung der Auto Detect Option für Festplatten (Nur IDE Festplatten) Wenn Sie Detect Master bzw. Detect Slave aus dem Fenster Dienstprogramme (Utilities) im WinBIOS Setup Hauptmenü gewählt haben, ermittelt WinBIOS automatisch die Parameter der IDE-Festplatte. WinBIOS setzt die gefundenen Parameter in die Standard Setup Laufwerk-typenfelder ein.

  • Seite 44: Advanced Setup

    Advanced Setup Primary Display Wählen Sie diese Option zur Einstellung des angeschlossenen Monitor-Typs. Die Einstellungen sind Monochrome, Color 40 x 25, Color 80 x 25, VGA/PGA/ EGA oder Not Installed. Mouse Support Wenn diese Option aktiviert wird, unterstützt WinBIOS eine PS/2 Maus.
  • Seite 45 Speichertests. Die Einstellungen sind Enabled oder Dis- abled. Extended BIOS RAM Area Diese Option gibt an, ob Festplatteninformationen im oberen 1 KB des Systembereiches beginnend bei 639K oder bei 0:300 im System-BIOS im unteren Speicherbereich abgelegt werden. Die Einstellungen sind TOP DOS 1K oder 0:300. System Boot Up Num Lock Bei Off schaltet diese Option die Num Lock Funktion beim Startup aus.
  • Seite 46 Internal Cache Diese Option aktiviert oder deaktiviert den internen Cache des 486 Prozessors. Die Einstellungen sind Enable oder Disable. Password Checking Diese Option aktiviert die Prüfung des Passwortes vor dem Laden des Betriebssystems. Wird Always gewählt, erscheint die Aufforderung zur Eingabe des Passwortes bei jedem Einschalten des Computers.

  • Seite 47: Chipset Setup

    Chipset Setup Auto Configuration Function Wenn diese Option auf Enabled steht, konfiguriert BIOS automatisch die aufgeführten Angaben basierend auf der erkannten CPU Taktfrequenz. Ist die Option Disabled, überläßt es BIOS dem Benutzer die Angaben manuell zu ändern. Anmerkung: Da die in der Tabelle aufgeführten Angaben durch Auto Configuration erstellt wurden, sollten Sie diese Einstellungen nicht ändern.
  • Seite 48 DRAM Read Wait State Diese Option bestimmt die Anzahl der Wartezyklen vor einem Lesezugriff auf das DRAM . Die optimale Einstellung hängt von der Taktgeschwindigkeit des Systems ab. Mögliche Einstellungen sind 1, 2 oder 3 W.S. DRAM Write Wait State Diese Option bestimmt die Anzahl der Wartezyklen vor einem Schreibzugriff auf das DRAM .
  • Seite 49 Video BIOS Cacheable Einstellung legt fest, ob das Video-BIOS im Adreß-Bereich C000-C7FF vom L2-Cache zwischengespeichert wird. Die Einstellungen sind Enabled oder Disabled. Host-to-PCI Post Write W/S Dieser Wert legt fest, wieviele Wartezyklen vor einem Schreibzugriff von der CPU zum PCI-Bus eingelegt werden. Einstellungen sind 0 und 1 W.S.

  • Seite 50: Power Management Setup

    Power Management Setup Power Management Diese Option aktiviert die Power Management Funktionen der Systemplatine. Die Einstellungen sind Enabled oder Disabled. APM Function Diese Option aktiviert die APM (Advanced Power Manage- ment) Funktionen der Systemplatine. Die Einstellungen sind Enabled oder Disabled. Doze Mode Time-out Dieser Wert legt fest, nach welcher Zeit die Systemplatine in die Doze Betriebsart übergeht.
  • Seite 51 Suspend Mode Time-out Dieser Wert legt fest, nach welcher Zeit die Systemplatine Suspend Betriebsart übergeht. Einstellungsmöglichkeiten gehen von 2 Min. bis 512 Min. oder Disabled. VGA Power Down Diese Option bestimmt, ob der Bildschirmschoner einsetzt,nachdem die Systemplatine in die Betriebsart Sleep oder Suspend übergegangen ist.
  • Seite 52 Monitor ISA Master&DMA Activity Diese Option legt fest, ob die Aktivität von ISA Master und DMAs überwacht wird. Monitor IDE Activity Diese Option legt fest, ob die Aktivität von IDE überwacht wird. Falls Enabled, fängt der Timer zu zählen an, sobald keine Aktivität festzustellen ist.

  • Seite 53: Peripheral Setup

    Peripheral Setup PCI OnBoard IDE Mit dieser Option kann der PCI on-board-2-Kanal IDE Kontroller aktiviert oder deaktiviert werden. PCI Onboard Secondary IDE Mit dieser Option kann der sekundäre PCI on-board IDE Kontroller aktiviert oder deaktiviert werden. PCI Onboard IDE Speed Mode Diese Option stellt die PIO Geschwindigkeit des PCI on- board IDE Kontrollers ein.
  • Seite 54 PCI Primary IDE IRQ Dieser Wert gibt an, welchen Interrupt der primäre PCI Kontroller verwendet. Die Einstellungen sind INTA, INTB, INTC oder INTD. (Diese Einstellung trifft nur auf einen zusätzlichen PCI IDE Kontroller zu). PCI Secondary IDE IRQ Dieser Wert gibt an, welchen Interrupt der sekundäre PCI Kontroller verwendet.
  • Seite 55 Secondary Ctrl Drives Present Dieser Wert gibt die Anzahl der IDE-Festplatten an, die an dem sekundären Kanal angeschlossen sind. Gezählt werden nur IDE-Festplatten (nicht andere ATAPI-Geräte). Mögliche Einstellungen sind: 1, 2 oder Disabled. Secondary Master LBA Mode Diese Option stellt den LBA Modus für die sekundäre Master- IDE Festplatte ein.

  • Seite 56: Winbios Passwort Einstellung

    WinBIOS Password Support Das WinBIOS Setup ermöglicht die Auswahl eines Pass- wortes. Das System kann so konfiguriert werden, daß die Benutzer bei jedem Systemstart oder bei der Ausführung von WinBIOS Setup ein Passwort eingeben müssen. Nachfolgendes Bild erscheint, wenn Sie das Passwort- Icon anwählen.
  • Seite 57 Wählen Sie das Passwort-Icon aus dem Security-Fenster des WinBIOS Hauptmenüs. Geben Sie das Passwort ein und drücken Sie <Enter>. Die eingegebenen Zeichen werden auf dem Bildschirm nicht angezeigt. Nach Eingabe des neuen Passwortes, werden Sie gebeten, das neue Passwort zur Bestätigung noch einmal einzugeben.

  • Seite 58: Anhanga

    Anhang Akustische Tonsignale für Fehlermeldungen Während des POST (Power on Self Test - Selbsttest beim Systemstart), der bei jedem Anschalten des Gerätes durchgeführt wird, können "Fatal Errors" auftreten, die durch eine Folge von Piep-Tönen aus dem Systemlautsprecher dem Anwender mitgeteilt werden. Alle, außer Beeps Code Nr.
