- Seite 1 DE - Bedienungsanleitung AC/DC Zangenstromwandler...
-
Seite 2: Sicherheitshinweise
Sie haben einen AC/DC-Zangenstromwandler E25 erworben und wir danken Ihnen für Ihr Vertrauen. Für die Erlangung eines optimalen Betriebsverhaltens bitten wir Sie, „ diese Bedienungsanleitung sorgfältig zu lesen und „ die Benutzungshinweise genau zu beachten. ACHTUNG, GEFAHR! Sobald dieses Gefahrenzeichen irgendwo erscheint, ist der Benutzer verpflichtet, die Anleitung zu Rate zu ziehen. -
Seite 3: Inhaltsverzeichnis
1. GERÄTEVORSTELLUNG ..............................4 1.1. Lieferumfang ................................... 4 1.2. Zubehör ..................................4 1.3. Einlegen der Batterie ..............................4 1.4. Funktionsbeschreibung ..............................4 1.5. Zange E25 ..................................5 2. VERWENDUNG ..................................6 2.1. Einschalten ..................................6 2.2. Nullpunkteinstellung ............................... 6 2.3. Messen ................................... 6 2.4. -
Seite 4: Gerätevorstellung
1.4. FUNKTIONSBESCHREIBUNG Der Zangenstromwandler E25 dient dem Messen von Strömen im Bereich von 5 mA bei 80 Adc bzw. 60 Aac, ohne dass der zu messende Stromkreis geöffnet werden muss. Die Ausgangsspannung bildet Form und Amplitude des gemessenen Stroms ab. -
Seite 5: Zange E25

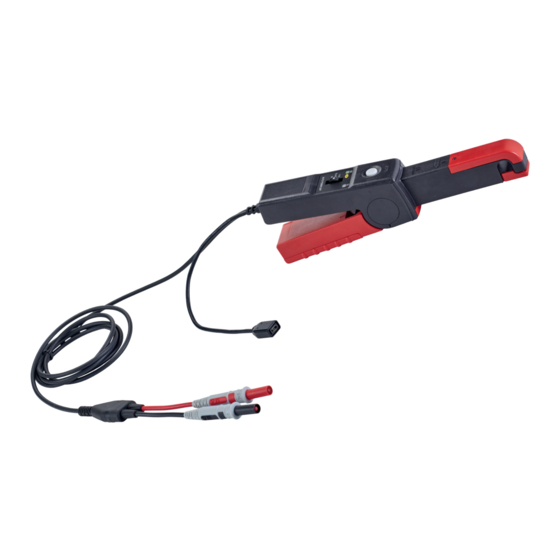

1.5. ZANGE E25 Bewegliche Backe Feste Backe. Pfeil, der die Stromrichtung anzeigt. 2 Bananenstecker Ø 4 mm. Griffschutz. Beweglicher Schenkel. 600 V CAT III Nullpunkttaste. Zéro Kontrollleuchten ON und 3-Stellungs- Schiebeschalter. 1 V/A 10 mV/A AUTO POWER OFF Micro-USB-Anschluss Typ B. -
Seite 6: Verwendung
2. VERWENDUNG 2.1. EINSCHALTEN Schalten Sie die Zange ein, indem Sie den Schiebeschalter entweder auf 1 V/A oder auf 10 mV/A schieben. Die Position 1 V/A entspricht dem Messbereich 2 A. Die Position 10 mV/A entspricht dem Messbereich 80 A. Die Kontrollleuchte ON leuchtet grün. -
Seite 7: Automatischer Schlafmodus
Ist der Strom zum Messen zu hoch, leuchtet die OL-Kontrollleuchte auf. Gegebenenfalls wechseln Sie dann vom Messbereich 1 V/A auf 10 mV/A. „ Wenden Sie den entsprechenden Umformungskoeffizienten an. 1 V/A 10 mV/A 150 mV = 15 A 10 mV/A Messbereich 1 V/A Messbereich 80 A... -
Seite 8: Technische Daten
3. TECHNISCHE DATEN 3.1. REFERENZBEDINGUNGEN Einflussgröße Referenzwerte Temperatur 23 ±5 °C Relative Feuchte 20 bis 75 % rel. F. Lage des Leiters mittig Messsignalfrequenz DC - 65 Hz sinusförmig Batterie: 6,5 bis 9 V Stromversorgung Externe Stromversorgung: 5 V ± 0,1 V Externes elektrisches Feld keines Externes DC-Magnetfeld (Erdfeld) - Seite 9 Typische Amplitudenfehlerkurve für AC-Strom 60 Hz im Messbereich 10 mV/A Fehler (%) 14,00 12,00 10,00 8,00 6,00 4,00 2,00 0,00 -2,00 -4,00 -6,00 -8,00 -10,00 -12,00 -14,00 Strom (Aac) 3.2.2. RAUSCHEN Typischer Ausgangsrauschpegel Messbereich 10 mV/A ± 120 µVdc 180 µVrms Messbereich 1 V/A ±...
- Seite 10 Typische Amplitudenfehlerkurve als Funktion der Frequenz, I = 0,5 A, im Messbereich 1 V/A Fehler (%) -5dB -10dB -15dB -20dB -25dB -30dB Frequenz (Hz) 1000 10000 100000 1000000 Typische Phasenverschiebung als Funktion der Frequenz, I = 1A, im Messbereich 10 mV/A Phasenverschiebung (°) 0,00 -20,00...
-
Seite 11: Betriebsgrenzen
3.2.5. IMPULSANTWORT Impulsantwort bei ± 2 A Peak bei 1 kHz Frequenz im Messbereich 10 mV/A Referenzsignal Zange Impulsantwort bei ± 0,5 A Peak bei 1 kHz Frequenz im Messbereich 1 V/A Referenzsignal Zange 3.3. BETRIEBSGRENZEN „ Leitertemperatur: ≤ 90°C, 110°C Spitze „... -
Seite 12: Schwankungen Innerhalb Des Einsatzbereichs
3.4. SCHWANKUNGEN INNERHALB DES EINSATZBEREICHS Fehler in % vom Messwert Einflussgröße Einflussbereich typ. max. Nullpunktabweichung ± 10 mA/°C Temperatur -10 bis + 50 °C Verstärkungsabweichung ± 800 ppm/°C Relative Feuchte 0 bis 75 % rel. F. < 0,5% Frequenz DC - 20 kHz siehe die Kurven Lage des Leiters ±... -
Seite 13: Konstruktionsmerkmale
3.7. KONSTRUKTIONSMERKMALE Abmessungen (L x B x H) 231 x 36 x 67 mm Gewicht ca. 330 g Messkabel 1,5 m lang USB-Kabel 15 cm lang Umschließung: 11,8 mm Durchmesser Schutzgrad mit Hülle „ IP 20 gemäß IEC 60529 „ Backenfestigkeit nach IEC 61010-2-032 3.8. -
Seite 14: Wartung
4. WARTUNG Abgesehen von den Batterien dürfen keine Teile des Gerätes durch ungeschultes, unbefugtes Personal ausgetauscht werden. Jeder unzulässige Eingriff oder Austausch von Teilen durch sog. „gleichwertige“ Teile kann die Gerätesicherheit schwerstens gefährden. 4.1. REINIGUNG Trennen Sie alle Anschlüsse vom Gerät und stellen Sie den Schalter auf OFF. Achten Sie auch darauf, dass keine Kabel umspannt ist. Wischen Sie mit einem weichen, feuchten Lappen und trocknen Sie das Gerät danach schnell mit einem trockenen Tuch oder einem Warmluftgebläse. - Seite 15 gewünschten Messbereich (10 mV/A oder 1 V/A). Halten Sie die Taste DC Zero erneut 30 Sekunden lang gedrückt, bis die ON- Kontrollleuchte zuerst orange und dann grün blinkt. Lassen Sie die Taste DC Zero los. Jetzt befindet sich der Zangenstromwandler im Einstellmodus.
-
Seite 16: Garantie
5. GARANTIE Unsere Garantie erstreckt sich, soweit nichts anderes ausdrücklich vereinbart ist, auf eine Dauer von 24 Monaten nach Überlassung des Geräts. Ein Auszug aus unseren allgemeinen Verkaufsbedingungen ist auf Anforderung erhältlich. Eine Garantieleistung ist in folgenden Fällen ausgeschlossen: „ Bei unsachgemäßer Benutzung des Geräts oder Benutzung in Verbindung mit einem inkompatiblen anderen Gerät. „... - Seite 18 FRANCE INTERNATIONAL Chauvin Arnoux Chauvin Arnoux 12-16 rue Sarah Bernhardt Tél : +33 1 44 85 44 38 92600 Asnières-sur-Seine Fax : +33 1 46 27 95 69 Tél : +33 1 44 85 44 85 Our international contacts Fax : +33 1 46 27 73 89 info@chauvin-arnoux.com...
