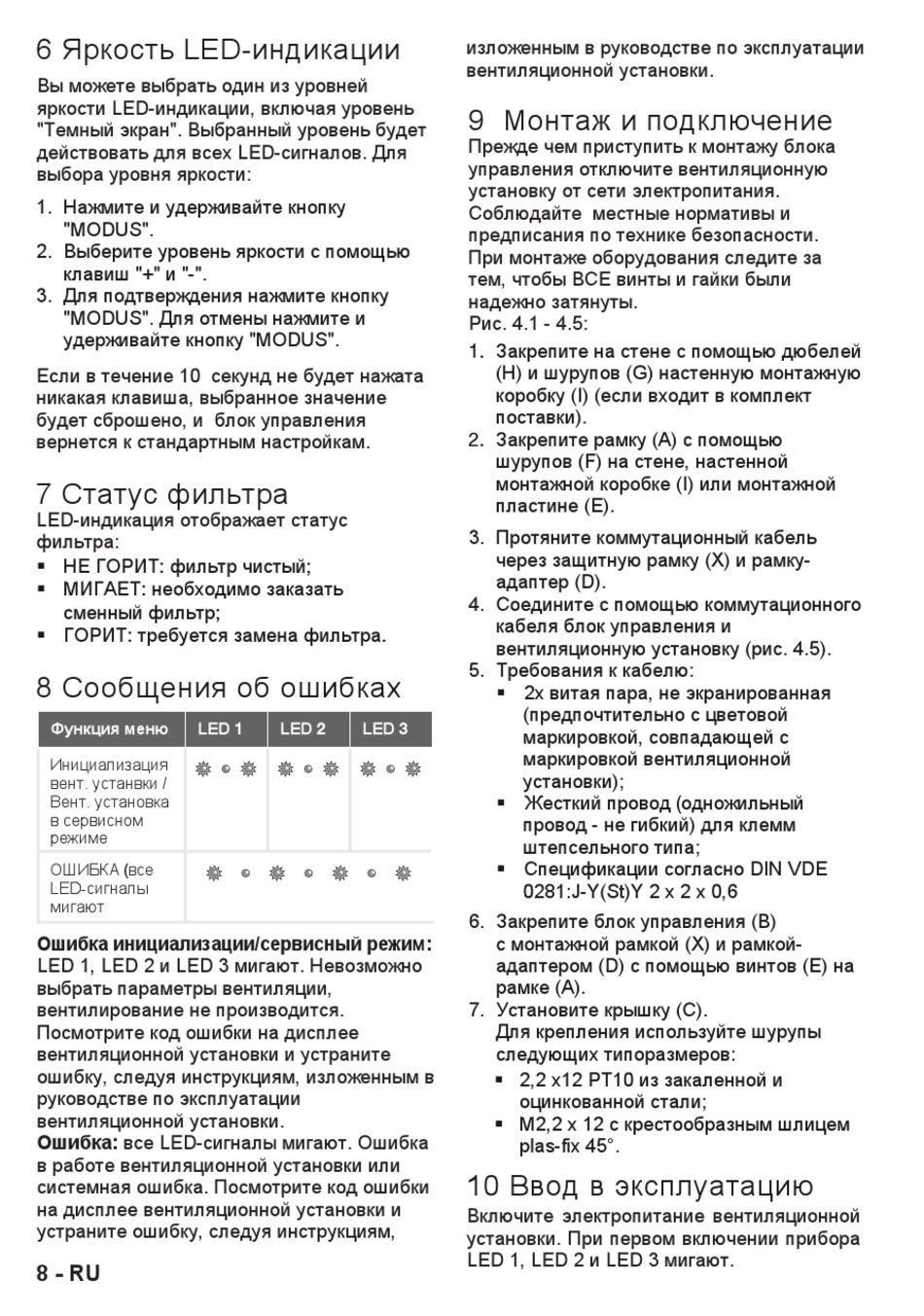

6 Яркость LED-индикации
Вы можете выбрать один из уровней
яркости LED-индикации, включая уровень
"Темный экран". Выбранный уровень будет
действовать для всех LED-сигналов. Для
выбора уровня яркости:
1. Нажмите и удерживайте кнопку
"MODUS".
2. Выберите уровень яркости с помощью
клавиш "+" и "-".
3. Для подтверждения нажмите кнопку
"MODUS". Для отмены нажмите и
удерживайте кнопку "MODUS".
Если в течение 10 секунд не будет нажата
никакая клавиша, выбранное значение
будет сброшено, и блок управления
вернется к стандартным настройкам.
7 Статус фильтра
LED-индикация отображает статус
фильтра:
 НЕ ГОРИТ: фильтр чистый;
 МИГАЕТ: необходимо заказать
сменный фильтр;
 ГОРИТ: требуется замена фильтра.
8 Сообщения об ошибках
Функция меню
LED 1
Инициализация
вент. устанвки /
Вент. установка
в сервисном
режиме
ОШИБКА (все
LED-сигналы
мигают
Ошибка инициализации/сервисный режим:
LED 1, LED 2 и LED 3 мигают. Невозможно
выбрать параметры вентиляции,
вентилирование не производится.
Посмотрите код ошибки на дисплее
вентиляционной установки и устраните
ошибку, следуя инструкциям, изложенным в
руководстве по эксплуатации
вентиляционной установки.
Ошибка: все LED-сигналы мигают. Ошибка
в работе вентиляционной установки или
системная ошибка. Посмотрите код ошибки
на дисплее вентиляционной установки и
устраните ошибку, следуя инструкциям,
8 - RU
LED 2 LED 3
изложенным в руководстве по эксплуатации
вентиляционной установки.
9 Монтаж и подключение
Прежде чем приступить к монтажу блока
управления отключите вентиляционную
установку от сети электропитания.
Соблюдайте местные нормативы и
предписания по технике безопасности.
При монтаже оборудования следите за
тем, чтобы ВСЕ винты и гайки были
надежно затянуты.
Рис. 4.1 - 4.5:
Закрепите на стене с помощью дюбелей
1.
(Н) и шурупов (G) настенную монтажную
коробку (I) (если входит в комплект
поставки).
Закрепите рамку (A) с помощью
2.
шурупов (F) на стене, настенной
монтажной коробке (I) или монтажной
пластине (E).
3. Протяните коммутационный кабель
через защитную рамку (Х) и рамку-
адаптер (D).
4. Соедините с помощью коммутационного
кабеля блок управления и
вентиляционную установку (рис. 4.5).
5. Требования к кабелю:
 2x витая пара, не экранированная
(предпочтительно с цветовой
маркировкой, совпадающей с
маркировкой вентиляционной
установки);
Жесткий провод (одножильный

провод - не гибкий) для клемм
штепсельного типа;
 Спецификации согласно DIN VDE
0281:J-Y(St)Y 2 x 2 x 0,6
6. Закрепите блок управления (B)
с монтажной рамкой (X) и рамкой-
адаптером (D) с помощью винтов (Е) на
рамке (А).
7. Установите крышку (С).
Для крепления используйте шурупы
следующих типоразмеров:
 2,2 x12 PT10 из закаленной и
оцинкованной стали;
 M2,2 x 12 с крестообразным шлицем
plas-fix 45°.
10 Ввод в эксплуатацию
Включите электропитание вентиляционной
установки. При первом включении прибора
LED 1, LED 2 и LED 3 мигают.
