En l'absence d'activation
pendant 10 secondes,
effectué est annulé. L'unité revient au mode
de fonctionnement normal.
7 État du filtre
L'état du filtre est représenté par sa DEL :
■ OFF : Filtre OK / Aucune panne ;
■ CLIGNOTEMENT : Commande de filtre
nécessaire ;
■ ON : Remplacement de filtre nécessaire.

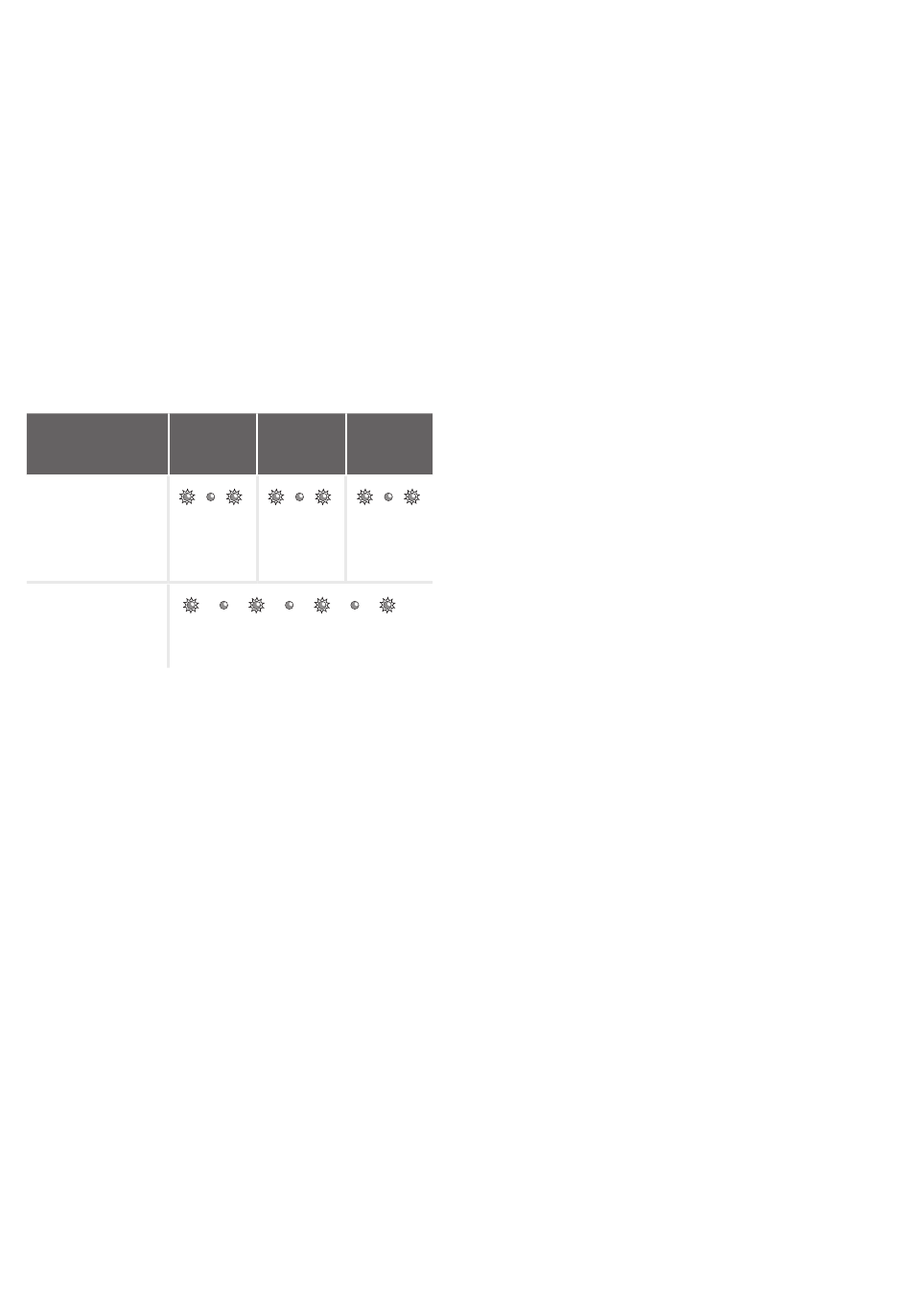

8 Alertes de
dysfonctionnements
Élément de DEL 1
menu
HRU
initialisation /
Mode entretien
HRU
ERREUR
(toutes les DEL
clignotent)
Erreur de mode d' initialisation/entretien : Les
DEL 1, DEL 2 et DEL 3 clignotent. Le débit
d'air ne peut pas être réglé et il n'y a pas de
ventilation. Vérifiez l'affichage de la HRU et
son manuel pour corriger cette erreur.
Erreur : Pour tout autre panne de la HRU
ou du système, tous les indicateurs DEL du
dispositif clignotent. Vérifiez l'affichage de la
HRU et son manuel pour corriger cette erreur.
9

Installation

Déconnectez l'unité
l'alimentation principale avant d'installer le
dispositif.
Respectez toujours la réglementation locale
relative à la sécurité.
Durant l'assemblage,
TOUTES les vis sont serrées.
En cas de commande (fig 4.1 - 4.5) :
1. Fixez le boîtier de montage mural I avec
les chevilles H et les vis G au mur.
d'un bouton
tout ajustement
DEL 2 DEL 3
de ventilation de
assurez-vous que
2. Serrez le châssis mural A avec les vis (F)
sur le mur, le boîtier de montage mural (I)
ou la plaque de montage (E).
3. Passez le câble de communication à
travers le châssis au design souhaité X et
la fenêtre d'ajustement (D).
4. Enfichez le câble de communication (fig
4.5) pour connecter l'unité de ventilation
et le dispositif.
5. Le câble respecte les exigences
suivantes :
■ 2x paires torsadées, sans blindage (de
préférence dans des couleurs compatibles
avec le codage couleur des connecteurs) ;
■ Fils rigides (pleins - et non pas de type
flexible) pour pinces à enficher ;
■ Spécifications selon DIN VDE 0281:
J-Y(St)Y 2 x 2 x 0,6.
6. Fixez le dispositif (B) (avec le châssis
au design souhaité X et la fenêtre
d'ajustement D) avec les vis E sur le
châssis A.
Pour remplacer, utilisez l'une de ces vis :
■ Vis en acier trempé et galvanisé 2,2 x12
PT10 ;
■ M2,2x 12 empreinte cruciforme plus-fix
45°.
7. Poussez le cache C en place.
10

Mise en service

Mettez l'unité de ventilation sous tension. Au
premier démarrage du dispositif, les DEL 1, 2
et 3 clignotent.
FR - 27
