Pulse MODE y manténgalo pulsado para
cancelar la operación.
Si no se pulsa un botón durante 10 segundos,
se cancela cualquier ajuste que se haya
realizado. La unidad volverá al modo de
funcionamiento normal.
7

Estado de los filtros

El estado de los filtros se representa mediante
el LED de los filtros:
■ OFF: Filtro OK / No hay fallos.
■ BLINKING: Realice el pedido de un filtro
de recambio.
■ ON: Sustituya el filtro.

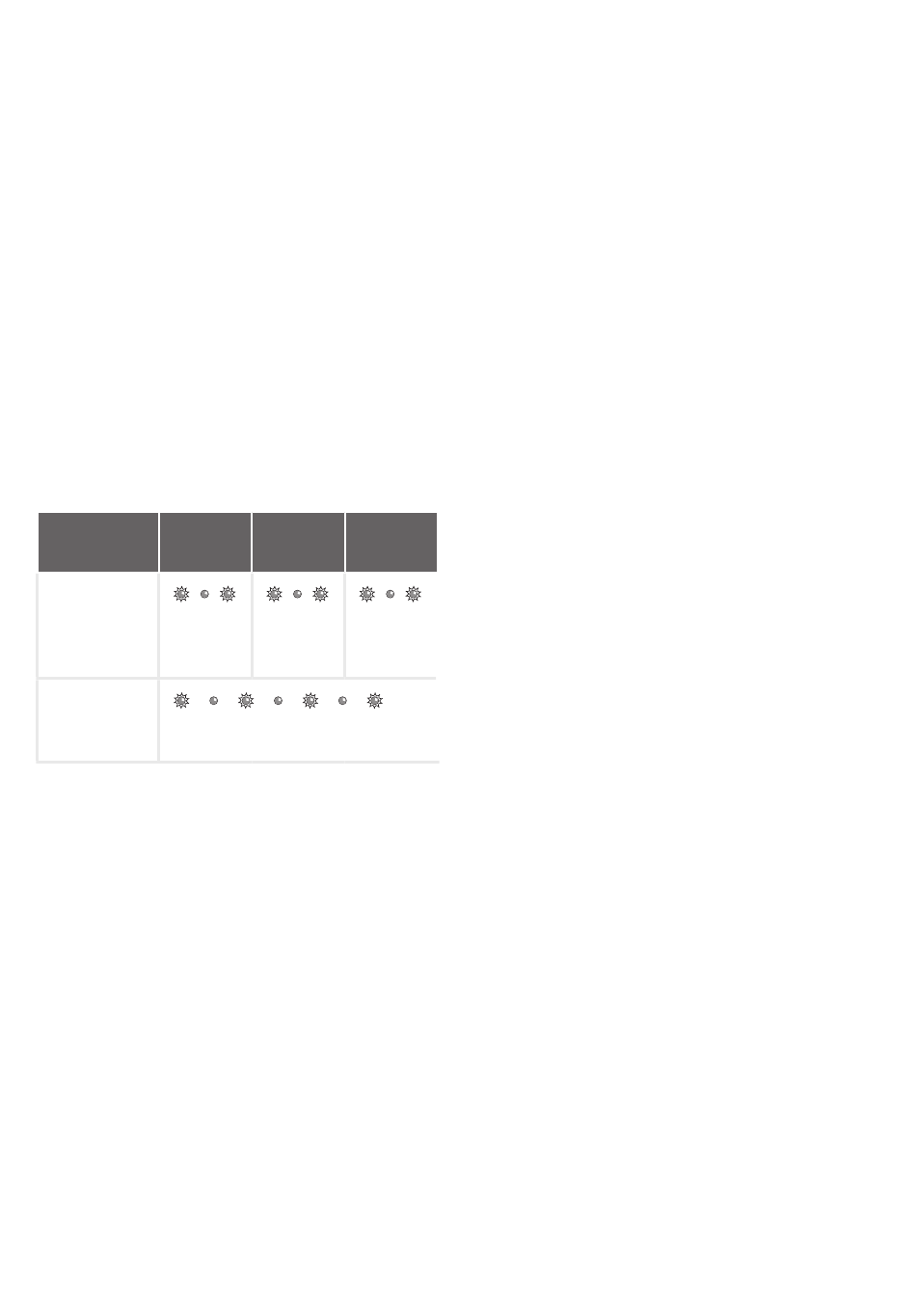

8 Alertas de fallo de
funcionamiento
Elemento LED 1
del menú
Inicialización
URC /
Modo de
servicio URC
ERROR (to-
dos los LED
parpadean)
Inicialización/Error de modo de servicio LED
1, LED 2 y LED 3 parpadean. No se puede
ajustar el caudal de aire y no hay ventilación.
Compruebe el display de la URC y el manúal
de la misma para solucionar este error.
Error: Cualquier otro fallo de funcionamiento
de la URC o de un sistema; todos los
indicadores LED del dispositivo parpadean.
Compruebe el display de la URC y el manúal
de la misma para solucionar este error.
46 - ES
LED 2 LED 3
9 Instalación
Desconecte la unidad de ventilación de la
fuente de alimentación principal antes de
instalar el dispositivo.
Cumpla siempre la normativa de seguridad
local.
Durante el montaje, asegúrese de que TODOS
los tornillos quedan apretados
Si se ha incluido en el pedido (fig. 4.1 - 4.5):
1. Fije a la pared la carcasa para montaje
en pared I mediante los tornillos G y los
tacos H.
2. Fije el bastidor de pared A mediante
los tornillos (F) a la pared, a la carcasa
para montaje en pared (I) o a la placa de
montaje (E).
3. Pase el cable de comunicación a través
del bastidor con el diseño X y vuelva a
dimensionar la ventana (D).
4. Conecte el cable de comunicación
(fig. 4.5) para establecer conexión entre el
dispositivo y la unidad de ventilación.
5. Los requisitos del cable son:
■ 2 pares trenzados sin apantallar
(preferiblemente de colores
compatibles con la codificación por
colores de los conectores).
■ Cables rígidos (macizos) (no de tipo
flexibles) para empalme por presión.
■ Especificaciones según DIN VDE 0281:
J-Y(St)Y 2 x 2 x 0,6.
6. Fije el dispositivo (B) (con el diseño de
bastidor X y la ventana D de tamaño
modificado D) mediante los tornillos (E) al
bastidor A.
Para sustituir, utilice alguno de los
siguientes tornillos:
■ Tornillo de acero galvanizado y
endurecido 2.2 x12 PT10.
■ M2.2x 12 en cruz, plano, plas-fix 45°
7. Presione la cubierta C para colocarla en
su sitio.
10

Puesta en marcha

Encienda la alimentación principal de la
unidad de ventilación. Al poner en marcha el
dispositivo por primera vez, LED 1, LED 2 y
LED 3 parpadean.
