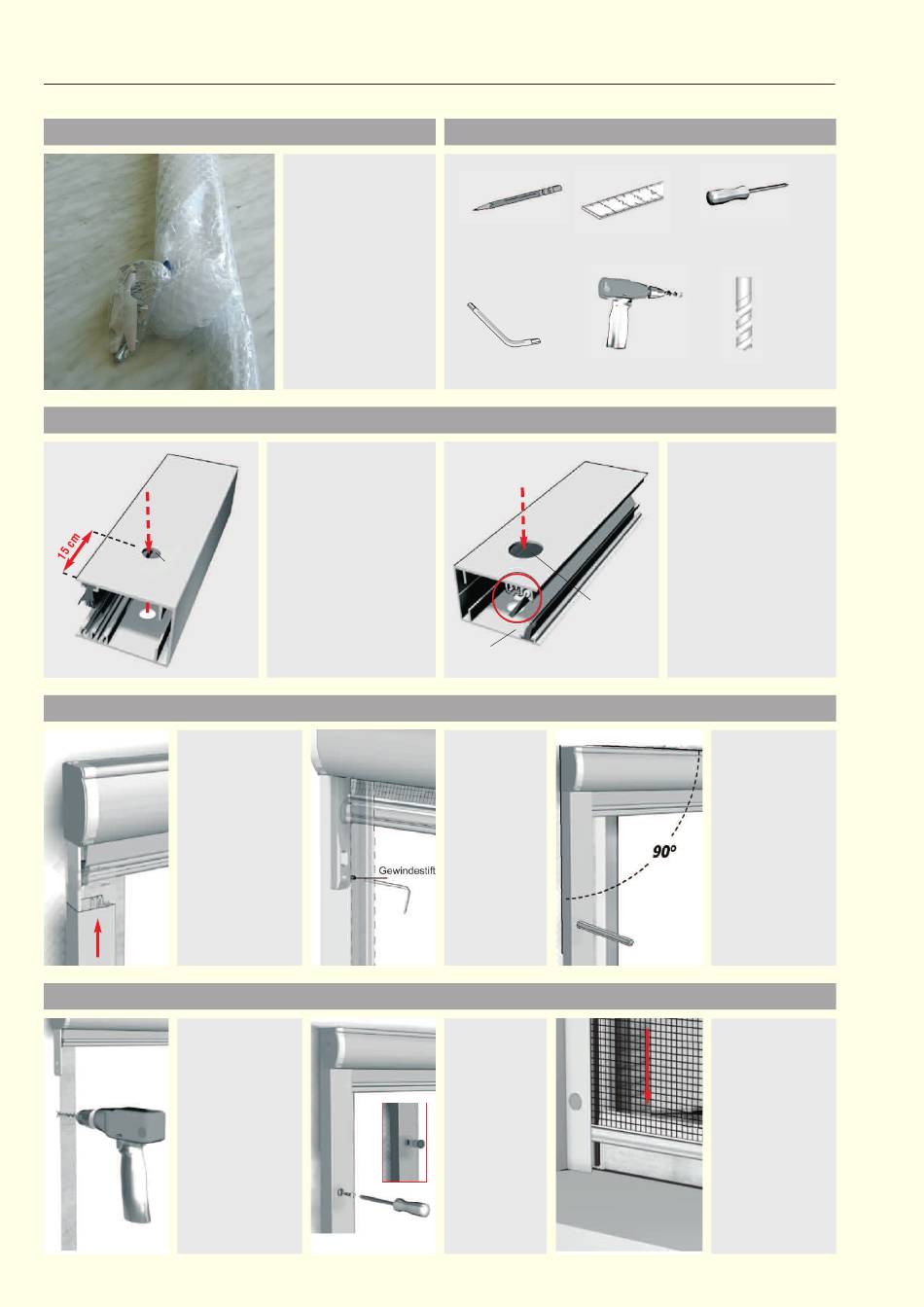

Montage auf dem Fensterrahmen
1. Vorbereitungen
3. Montage
4,5 mm
Durchmesser
3. Montage
Abb. 5:
Führungsschie-
nen bis zum An-
schlag in den
Rollokasten
schieben
(schräge Bürsten
nach außen)
5
3. Montage
Abb. 8:
je nach Unter-
grund mit einem
2 bis 3 mm Boh-
rer vorbohren,
mit einem 6 mm
Bohrer nachboh-
ren
8
Copyright by SOLARMATIC
, Stand 04.2010. Keine Haftung für Druckfehler. Technische Änderungen vorbehalten.
®
Abb. 1:
Rollokassette ein-
schließlich
2 abnehmbaren
Seitenabdeckungen,
2 Führungsschienen,
1 (vormontierte)
Zugschnur
4 Abdeckkappen
auspacken
1
Abb. 3 Bohren:
links und rechts der Füh-
rungsschienen 15 cm
abmessen und markie-
ren, mit 4,5 mm Bohrer
mittig beide Wendungen
durchbohren
(bei Führungsschienen
über 140 cm evtl. drittes
Bohrloch bohren)
3
Rollo Typ IS-1 / IS-3
2. bereitzustellende Werkzeuge
Bleistift
Inbusschlüssel
Durchmesser
schräge Bürsten
nach außen
Abb. 6:
Gewindestifte
am Rolloka-
sten mit In-
busschlüssel
an den Füh-
rungsschie-
nen
befestigen
6
Abb. 9:
Rollo positio-
nieren und
Schrauben
befestigen.
Abdeckklap-
pen in die
Bohrlöcher
setzen.
9
Maßband
Kreuzschlitz-Schraubendreher
Metallbohrer
Bohrmaschine
4,5 mm u. 10,0 mm
Abb. 4:
auf der Sichtseite
(schräge Bürsten nach
außen) mit einem
10 mm Bohrer vorhan-
denes 4,5 mm Loch
vergrößern
10 mm
4
Abb. 7:
Rollo am Fenster
positionieren und
Befestigungslö-
cher anzeichen
(parallel Schie-
nenführung be-
achten)
7
Abb. 9 Endkon-
trolle:
auf Dichtigkeit
und Funktion
prüfen, Rollo
nach unten zie-
hen bis Bürsten-
leiste einrastet
7
2
