Solarmatic TYP ROLLTÜR Montageanleitung

Montage in die Laibung
1. beiliegende Bauteile
a
b
c
d
g
f
e
3. Montage
m
i
b
i
3. Montage
b
3. Montage
h
Copyright by SOLARMATIC , Stand 04.2010. Keine Haftung für Druckfehler. Technische Änderungen vorbehalten.
®
k
j
i
h
Abb. 3:
Die Justierblöcke
(i) in das Aus-
gleichprofil (b)
einschieben.
Die Inbusschraube
muss später mit
der größeren Boh-
rung in der Füh-
rungsschiene
3
übereinstimmen!
i
b
7
Abb. 9, 10:
Die Kastenhalterung
am Boden anschrau-
ben - darauf achten,
dass sie parallel zur
Mitte des Ausgleich-
profils befestigt wird.
10

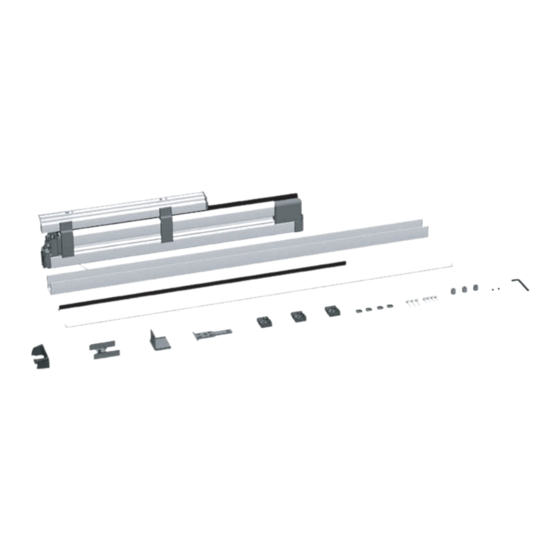

Abb. 1:
a) Rollokasten mit Führungsschiene
b) Ausgleichsprofil
c) seitliche Führungsschiene
d) Laufprofil
e) untere Sperre
f) Führungshaube
g) Abdeckplatte
h) Kastenhalterung
n
o i) Justierblöcke
m
l
j) Abdeckstopfen (Profil seitlich)
k) Schrauben 4 x 19,3 mm
l) Schrauben 4 x 16 mm
1
m) Gewindestift 12 x 12 mm
n) Gewindestift 5 x 6 mm
o) Inbusschlüssel
b
4
Abb. 7, 8:
Das Ausgleichprofil anschlie-
ßend an die Decke (den Sturz)
montieren. Dazu die Bohrlö-
cher mit einem Stift anzeich-
nen und dann mit einem 6 mm
Bohrer Löcher bohrem und
wenn nötig Dübel einstecken.
Befestigen Sie das Ausgleichs-
profil nun mit den beigefügten
8
Schrauben (27 / 28).
a
h
Rolltür
2. benötigte Werkzeuge
Bleistift
Maßband
Metallbohrer
4,5 mm u. 10,0 mm
Kreuzschlitz-
Schraubendreher
Inbusschlüssel
Bohrmaschine
(beiliegend)
Abb. 4 -6:
Falls auf einer Seite
keine Wand vor-
b
handen ist, benut-
5
g
zen Sie die
Abdeckplatte (g)
als seitliche Ab-
deckung. Diese
m.H. des Inbus-
schlüssels leicht
6
anschrauben.
g
o
b
h
Abb. 11:
Stecken Sie den Rollo-
b
kasten (a) im Aus-
gleichsprofil (b) und
der Kastenhalterung
(h) ein.
11
2
9
