Solarmatic TYP Q1 Montageanleitung

Rollo horizontal mit einem flügel/montage-variante 2

Werbung

Montageanleitung
Rollo horizontal mit einem Flügel
Montage-Variante 2
Rollo (horizontal) wird von
außen auf die Hauswand
montiert.
Montage-Empfehlung:
Lieferumfang:

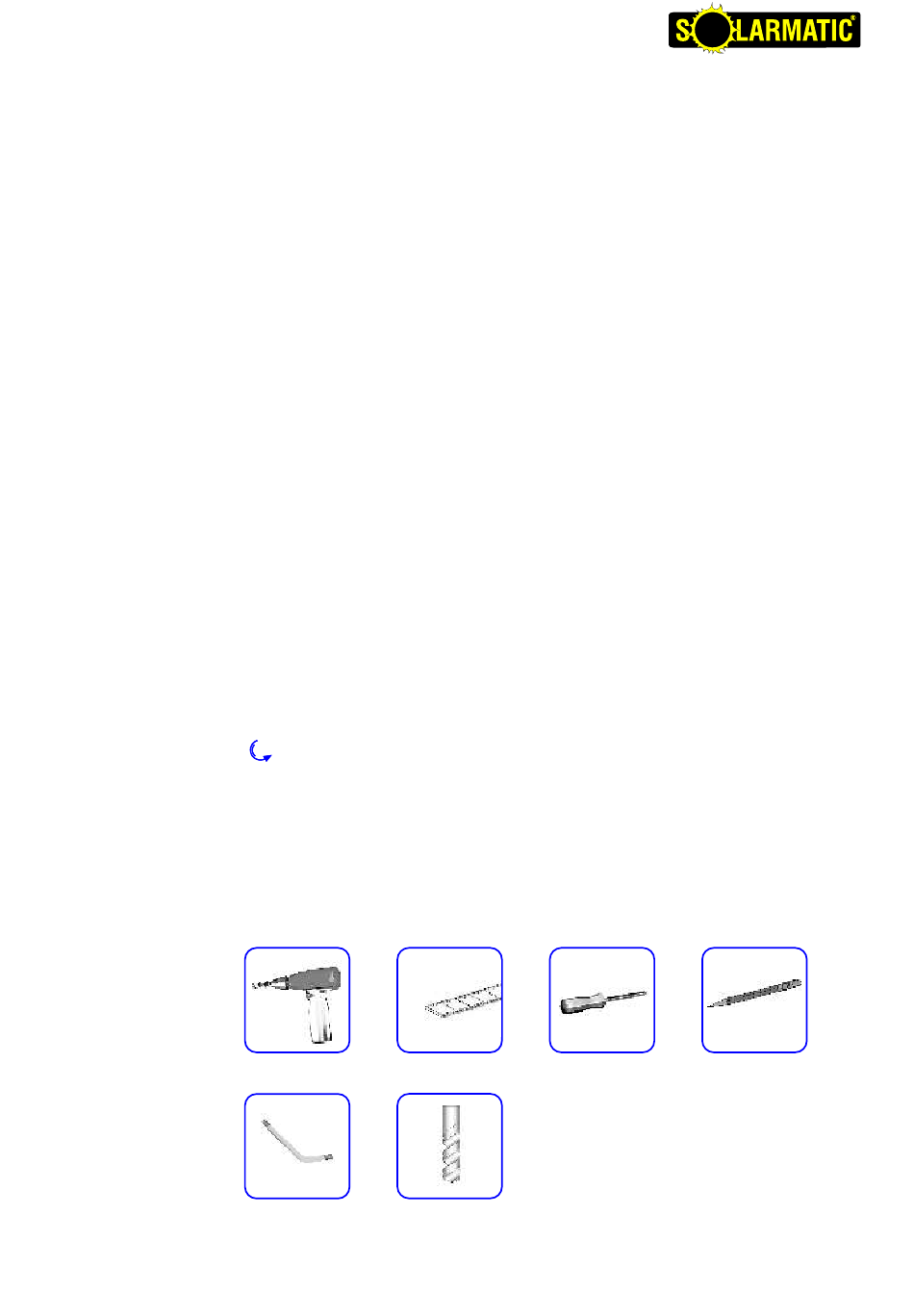

Bereitzustellendes
Werkzeug für die
Montage:
- bei geringer Leibungstiefe
- bei schrägen Leibungen
- wenn innerhalb der Leibung auf Grund einer Sonnschutzeinrichtung
kein Platz ist z.B.
» nicht überstehender Vorbau-Rollladen
» Rollladen im Sturzkasten
- der Untergrund sollte glatt und eben sein (feiner Putz, Klinker)
HINW EIS
Die Befestigung mittels doppelseitigem Klebeband wird häufig bevorzugt.
Aus Sicherheitsgründen muss eine kraftschlüssige Verbindung durch Schrauben
gewährleistet sein.
- 1 Insektenschutz-Rollokassette einschl. 2 abnehmbaren Seitenabdeckungen
- 2 Führungsschienen
- 1 Magnetleiste
- 2 Griffe
Bohrmaschine
Meterstab
Inbusschlüssel
Steinbohrer 6mm
Metallbohrer
4,5mm u. 11,5mm
Kreuzschlitz-
Bleistift
Schraubendreher
Los geht's ...

Werbung

loading

Inhaltszusammenfassung für Solarmatic TYP Q1

  • Seite 1 Montageanleitung Rollo horizontal mit einem Flügel Montage-Variante 2 Rollo (horizontal) wird von außen auf die Hauswand montiert. Montage-Empfehlung: - bei geringer Leibungstiefe - bei schrägen Leibungen - wenn innerhalb der Leibung auf Grund einer Sonnschutzeinrichtung kein Platz ist z.B. » nicht überstehender Vorbau-Rollladen »...
  • Seite 2 Montage-Start Vorbohren: Zusammenfügen: Bohren: Führungsschienen oben und unten ca. Führungsschienen bis zum Anschlag Auf der Sichtseite (schräge Bürsten 15cm abmessen und mittig mit 4,5mm in den Rollokasten einschieben. nach außen) mit einem 11,5mm Bohrer beide Wandungen durchbohren. Bohrer vorhandenes 4,5mm Loch HINW EIS vergrößern.
