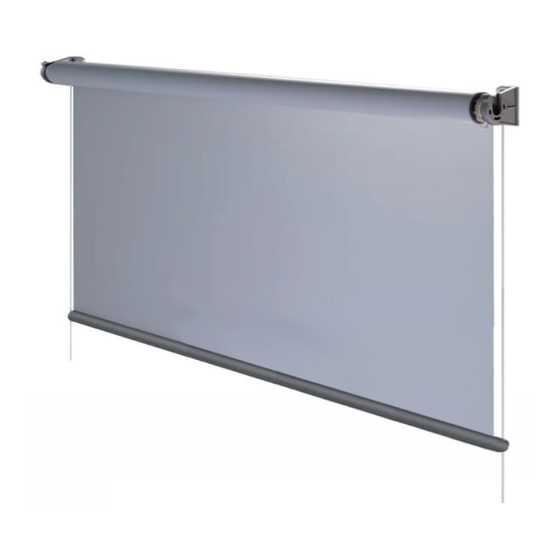

- Seite 1 LARMATIC group IHR SONDERBAU-EXPERTE MONTAGEANLEITUNG Senkrechtmarkise TYP SM-116 © Copyright by SOLARMATIC-Sonnenschutz GmbH...
- Seite 4 LARMATIC group IHR SONDERBAU-EXPERTE 1.S.l. MONTAGE DER WAND -/DECKENHALTER Messen sie die Montagestellen der Wand- und Deckenhalteraus und markieren sie. Abb. l Bei der Montage an der Decke besteht die Möglichkeit der Anwendung einer Seilführung. freihängende Variante Innenanwendung zulässig. Bohren sie die Löcher für die Befestigungen. Abb.
- Seite 5 LARMATIC group IHR SONDERBAU-EXPERTE Bestimmen sie die Stellen für die Bohrlöcher und bringen den zweiten Halter an der Wand /Decke an. Abb. 4 Prüfen sie, ob die Halter waagerecht und im Lot angebracht sind. Bei Abweichungen, führen sie bitte eine Korrektur durch. Das Refleksol muss exakt ausgerichtet angebracht werden, da sich sonst der Stoff fehlerhaft aufrollt.
- Seite 6 LARMATIC group IHR SONDERBAU-EXPERTE Arretieren Sie das Lager im Halter durch Festziehen der Blockadeschraube. Sichern Sie auf der Motorseite den Bolzen ebenfalls mit einem Metallstift. Abb. 8 1.S.2. MONTAGE DER SEILFÜHRUNGEN Befestigen sie vor der Montage der Seilführungen die Metallhülsen an ihnen. Stahlseil Abb.
- Seite 7 LARMATIC group IHR SONDERBAU-EXPERTE Markieren sie mit Hilfe der Wasserwaage die Montagestellen der Spannwinkel. Abb.3 Bringen sie den Spannwinkel am Untergrund an Abb. 4 Ziehen sie das Führungsseil durch den Seilspanner. Abb. 5 Seite 7 / 16...
- Seite 8 LARMATIC group IHR SONDERBAU-EXPERTE lnbussschraube Bodenspanner Spannwinkel Fassadenspanner mit Fassadenspanner Bringen Sie den Fassadenspanner am Spannwinkel an. Abb. 6 Arretieren sie das Führungsseil mit der unteren Inbusschraube am Fassadenspanner. Achten sie darauf, dass das Führungsseil etwas Spielraum aufweist, um eine ordnungsgemäße Funktion des Seilhalters zu gewährleisten.
- Seite 9 LARMATIC group IHR SONDERBAU-EXPERTE Prüfen sie mit Hilfe einer Wasserwaage, ob das Führungsseil sich im Lot befindet (Abb. 9). Falls es Abweichungen gibt, stellen sie die Spanner entsprechend in den Spannwinkeln ein. Abb. 9 10. Trennen sie den überschüssigen Teil des Führungsseils ab.
-
Seite 10: Elektrischer Antrieb
LARMATIC group IHR SONDERBAU-EXPERTE Überprüfen Sie nach der Montage, ob das Refleksol ordnungsgemäß funktioniert und stellen die Endlagen gemäß der Bedienungsanleitung des Motors so ein, dass das Fallprofil nicht auf den Spannwinkeln aufliegt. Abb. 12 1. Prüfen Sie, ob die Halter sicher angebracht sind - Ein Auseinanderschieben kann zur Gefährdung von Menschen führen.
