Solarmatic Typ IS-1 Montageanleitung

Montage in die Laibung
1. Vorbereitungen
3. Montage
3. Montage
3. Montage
Copyright by SOLARMATIC , Stand 04.2010. Keine Haftung für Druckfehler. Technische Änderungen vorbehalten.
®

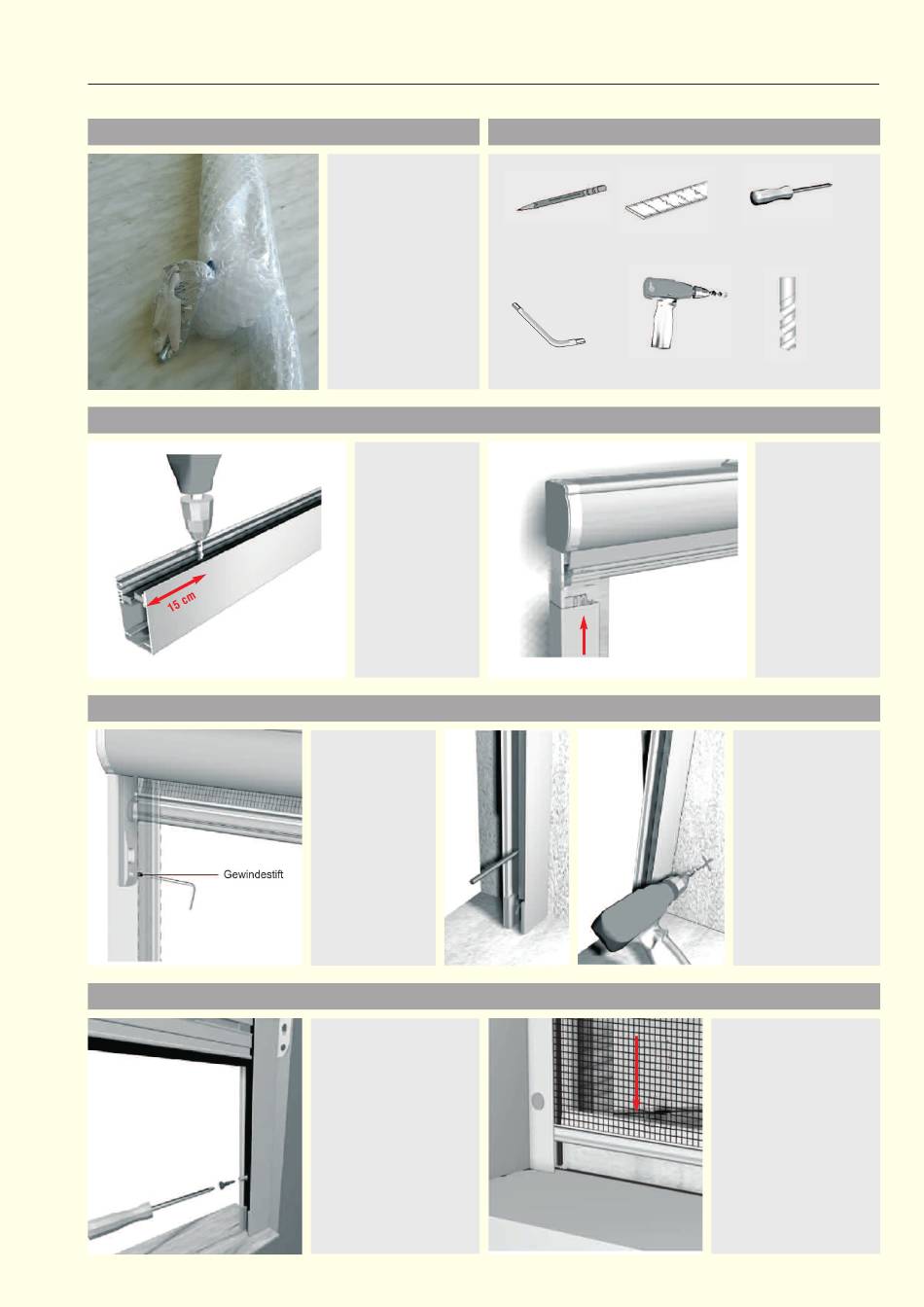

Abb. 1:
Rollokassette ein-
schließlich
2 abnehmbaren
Seitenabdeckungen,
2 Führungsschienen,
1 (vormontierte)
Zugschnur
auspacken
1
Abb. 3 Bohren:
Führungsschienen
mit Öffnungen
nach oben legen.
links und rechts
15 cm abmessen
und markieren,
mit 4,5 mm Boh-
rer mittig bohren
3
Abb. 5:
Gewindestifte am
Rollokasten mit
Inbusschlüssel an
den Führungs-
schienen befesti-
gen.
5
Abb. 8:
Rollo positionieren und
mit Schraubendreher
befestigen
(Führungsschienen un-
bedingt parallel montie-
ren!)
8
Rollo Typ IS-1 / IS-3
2. bereitzustellende Werkzeuge
Bleistift Maßband
Inbusschlüssel Bohrmaschine
6
Kreuzschlitz-Schraubendreher
Metallbohrer
4,5 mm u. 10,0
Abb. 4:
Führungsschie-
nen bis zum An-
schlag in den
Rollokasten ein-
schieben
(schräge Bürste
nach außen).
4
Abb. 6, 7:
Rollo positionieren
und Befstigungslö-
cher anzeichnen
(parallele Schienen-
führung beachten!)
Dübellöcher mit
6 mm Steinbohrer
bohren und Dübel
7
einsetzen
Abb. 9 Endkontrolle:
auf Dichtigkeit und
Funktion prüfen, Rollo
nach unten ziehen bis
Bürstenleiste einrastet
9
