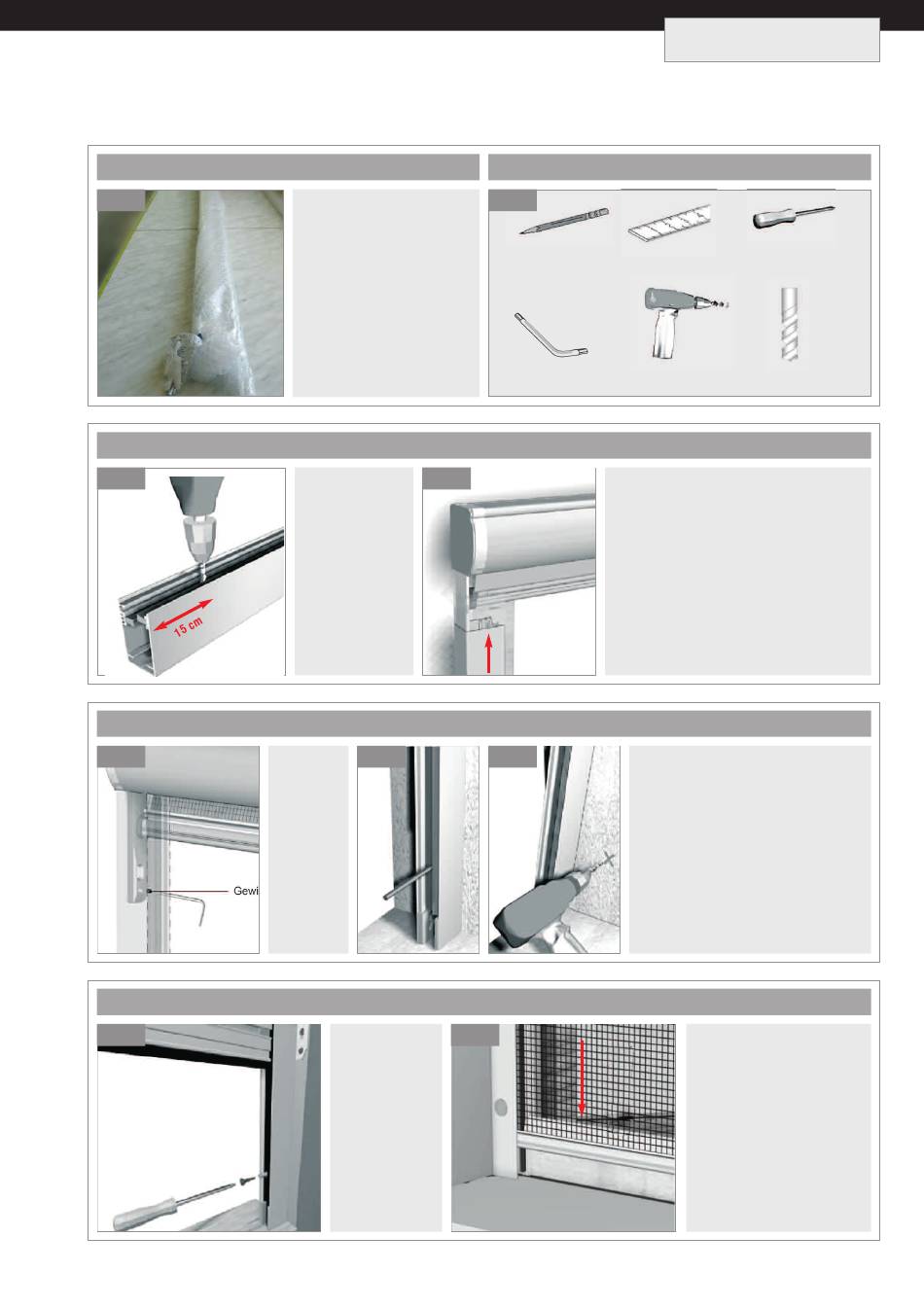

Solarmatic TYP 6.1R Montageanleitung

MONTAGE IN DIE LAIBUNG
1. VORBEREITUNGEN
Abb. 1
3. MONTAGE
Abb. 3
3. MONTAGE
Abb. 5
3. MONTAGE
Abb. 8
Copyright by SOLARMATIC , Stand 07.2012. Keine Haftung für Druckfehler. Technische Änderungen vorbehalten.
®
Abb. 1:
Rollokassette einschließlich
2 abnehmbaren
Seitenabdeckungen,
2 Führungsschienen,
1 Griff
Abb. 3 Bohren:
Abb. 4
Führungsschie-
nen mit Öffnun-
gen nach oben
legen.
links und rechts
15 cm abmessen
und markieren,
mit 4,5 mm Boh-
rer mittig bohren.
Abb. 5:
Abb. 6
Gewinde-
stifte am
R o l l o k a -
sten mit In-
busschlüs
sel an den
Führungs-
s c h i e n e n
befestigen.
Abb. 8:
Rollo positionie-
ren und mit
Schraubendre-
her befestigen
(Führungsschie-
nen unbedingt
parallel montie-
ren!)
ROLLO TYP 6.1R + 6.2R
2. BEREITZUSTELLENDE WERKZEUGE
Abb. 2
Bleistift
2,5er Inbusschlüssel
Abb. 4:
Führungsschienen bis zum Anschlag in
den Rollokasten einschieben (schräge
Bürste nach außen).
Abb. 7
Abb. 8
MONTAGEANLEITUNG
Maßband Kreuzschlitz-Schraubendreher
Metallbohrer
Bohrmaschine 4,5 mm u. 10,0
Abb. 6, 7:
Rollo positionieren und Befstigungs-
löcher anzeichnen (parallele Schie-
nenführung beachten!)
Dübellöcher mit
6 mm Steinbohrer bohren und Dübel
einsetzen
Abb. 9 Endkontrolle:
auf Dichtigkeit und Funk-
tion prüfen, Rollo nach
unten ziehen bis Bürsten-
leiste einrastet
Bitte wenden!
