Solarmatic START Montageanleitung

Montageanleitung „START"
Werte Kundschaft,
diese Jalousie wurde speziell für Ihre Bedürfnisse maßgefertigt.
Hochwertige Materialien und ein formvollendetes Design gewährleisten eine lange Lebensdauer
und bieten viel Freude an dem erworbenen Produkt.
Ihr Jalousie-Händler

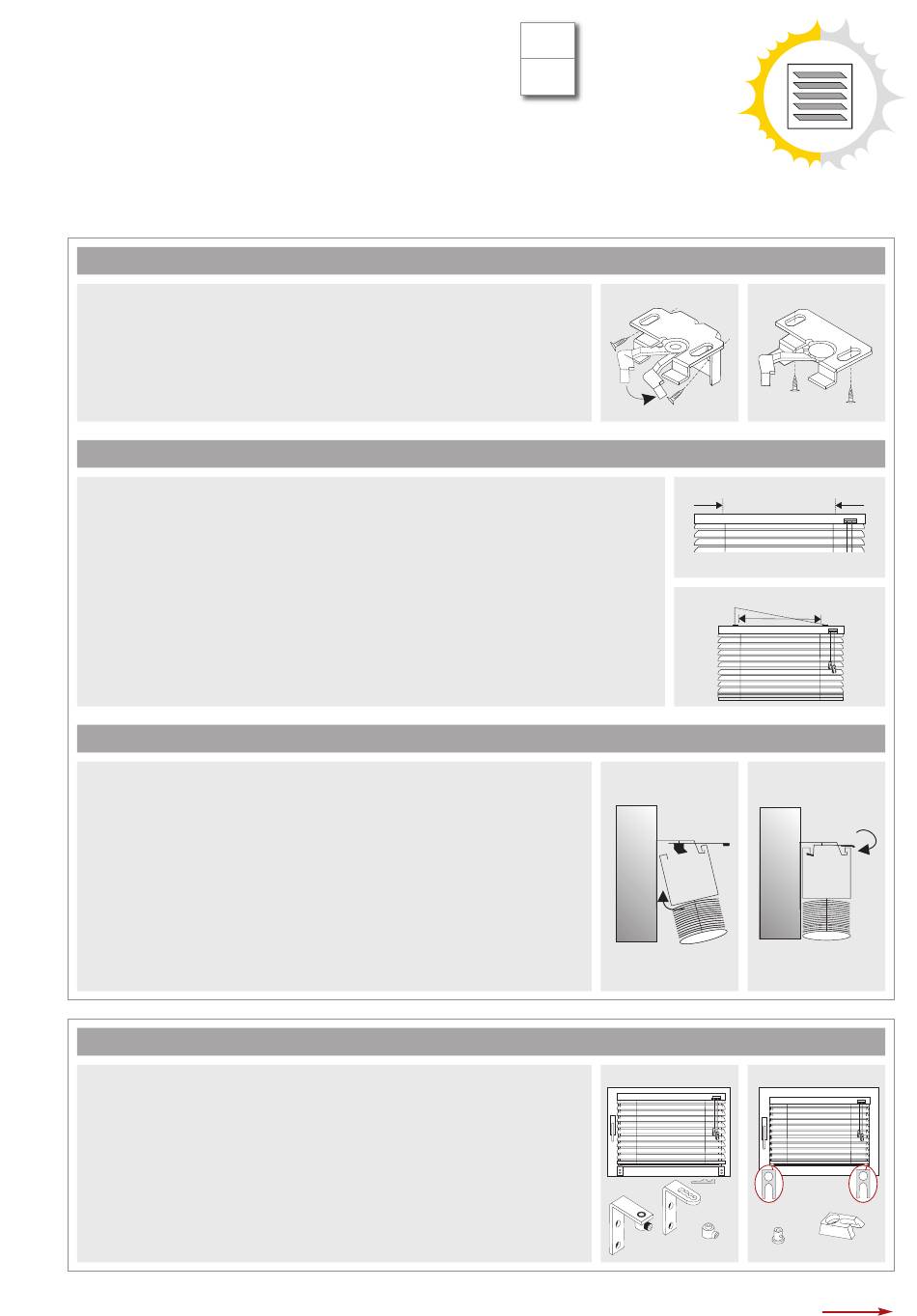

MONTAGE DER OBEREN TRÄGER
Abb. 1:
Universalträger für Wand, Decke, Rahmen
Abb. 2:
Deckenhalter für den oberen Glasfalz oder zur Deckenbefestigung
Abb. 3 / 4:
Die Träger sollten neben dem Schnurschloss (ca. 14 cm von außen siehe Abb. 3) montiert
werden. Der Abstand zwischen den einzelnen Trägern sollte 80 cm nicht überschreiten.
Bei größeren Jalousien werden entsprechend mehr als zwei Träger mitgeliefert.
Bitte die Träger nur an freizugänglichen Stellen platzieren!
Es dürfen keine technischen Komponenten in der Oberschiene eingeklemmt werden!
Abb. 5 / 6:
Hängen Sie nach der Trägermontage die vordere Kante des Oberkastens über die Nasen
der Träger. Dabei muss der Schwenkhebel geöffnet sein, sodass der Griff zu Ihnen ge-
richtet ist. Nun drücken Sie den Oberkopf hinten fest nach oben gegen den Träger. Dann
den Schwenkhebel nach links drehen, sodass er im Oberkopf vorn und hinten unter
die Bördelung klemmt.
MONTAGE SEITENFÜHRUNG (WENN VORHANDEN)
Nachdem Sie die Abb. 1-6 ausgeführt haben, verfahren Sie wie folgt weiter:
Abb. 7 / 8:
Lassen Sie den Behang der Jalousie herunter. Montieren Sie links und rechts einen
Spannsockel oder Spannwinkel. Beachten Sie hierbei, dass der Befestigungspunkt so
festgelegt wird, dass die Seitenführungsdrähte gerade laufen (Abb. 7 / 8).
Die Seitenführungsdrähte werden durch die Feststellringe am Spannwinkel bzw. lose
beiliegenden Feststeller des Spannsockels geführt und dann auf Spannung gebracht.
Copyright by SOLARMATIC . Stand 01.2012. Keine Haftung für Druckfehler. Technische Änderungen vorbehalten.
®
I 16
I 25
Universalhalter
ca. 14 cm
mittels Winkel auf den Rahmen
Spannwinkel
Glasfalzbefestigung
1. 2.
Deckenhalter
ca. 14 cm
3.
Träger
max. 80 cm
4.
5. 6.
mittels Sockel im Glasfalz
7. 8.
Feststellring Spannsockel
bitte wenden
