4 Inbetriebnahme

4.3 Projektierung des Moduls

4.3 Projektierung des Moduls
24
Die nachfolgende Anleitung beschreibt die Projektierung des Kommunikati-
onsmoduls mit einem Frequenzumrichter DA1.
▶
Schließen Sie das Gerät netzseitig (Anschließen des RJ45-Steckers) an.
N S
▶
Schließen Sie anschließend das Gerät an die PROFINET-Umgebung an.
Hierzu werden folgende Komponeneten benötigt:
• Kopfsteuerung (I/O Controller als Master)
• PC (zur Programmierung und Konfiguration)
• I/O Device (z. B. Frequenzumrichter DA1 mit DX-NET-PROFINET-2-
Anschaltung)
d
e

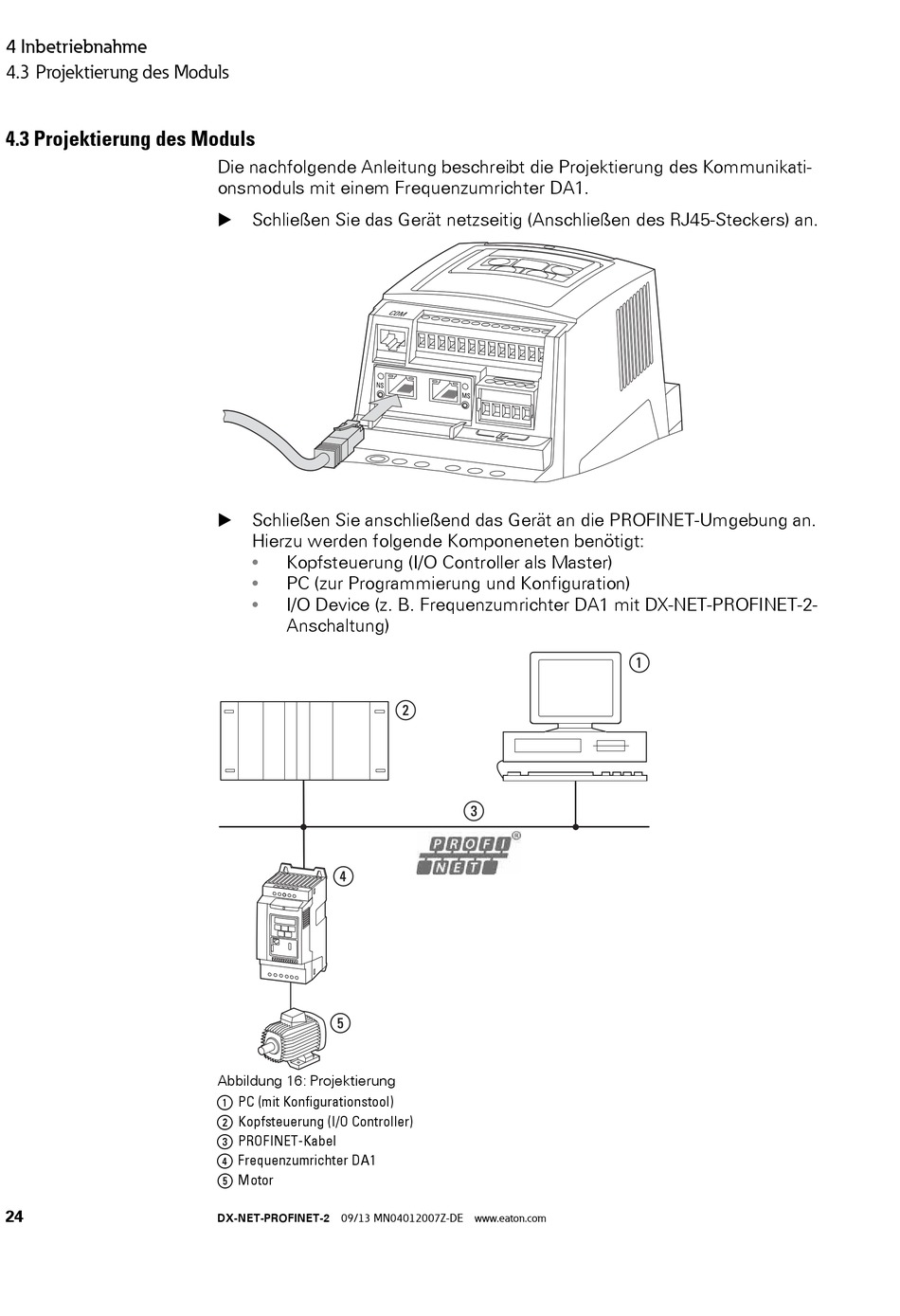

Abbildung 16: Projektierung
a PC (mit Konfigurationstool)
b Kopfsteuerung (I/O Controller)
c PROFINET-Kabel
d Frequenzumrichter DA1
e Motor
DX-NET-PROFINET-2 09/13 MN04012007Z-DE www.eaton.com
M S
b
c
a
