3.4 Montage bei den Baugrößen FS2 und FS3
Die Feldbusanschaltung DX-NET-PROFINET-2 wird in den Baugrößen FS2
und FS3 des Frequenzumrichters DA1 an der unteren Seite des Frequenz-
umrichters angebaut. Dazu muss mit Hilfe eines Schraubendrehers mit fla-
cher Klinge die Abdeckung an der markierten Aussparung angehoben (ohne
Gewaltanwendung) und dann mit der Hand entfernt werden.
4 mm
1 2 3 4 5 6 7 8 9 10 11 12 13
COM
14 15 16 17 18
DC+ BR U V

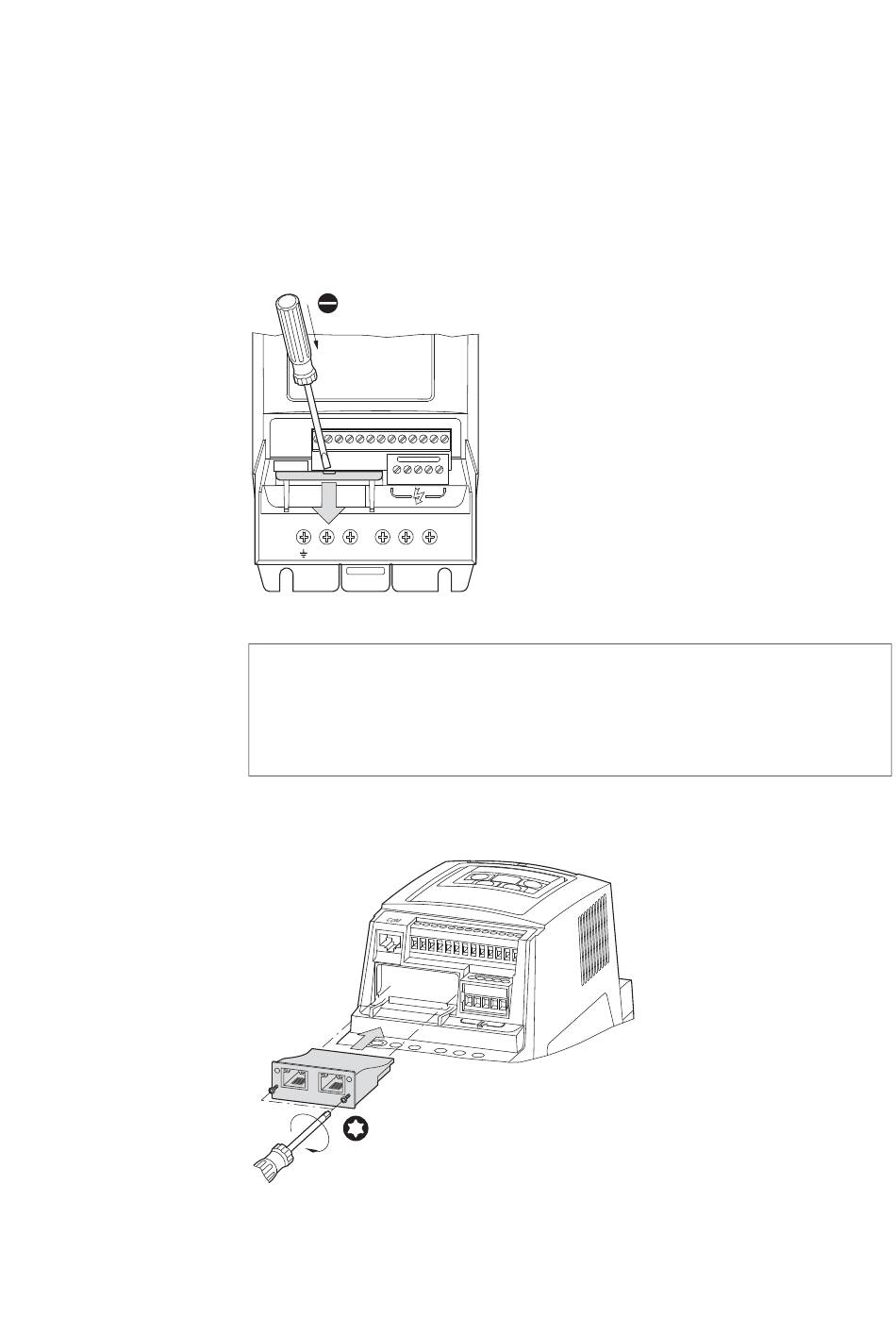

Abbildung 8: Abdeckung der Schnittstelle öffnen
ACHTUNG
Nicht mit Werkzeug oder anderen Gegenständen in den geöff-
neten Frequenzumrichter hineinstoßen.
Achten Sie darauf, dass keine Fremdkörper durch die geöffnete
Gehäusewand eindringen.
Anschließend kann die Anschaltung eingeschoben und mit Hilfe der beiden
Schrauben befestigt werden.
NS
M S
T 8
0.25 Nm (2.21 lb-in)
Abbildung 9: Einschieben der Feldbusanschaltung
