4.5 Adressierung

4.5.1 Konfiguration der IP-Adresse

PROFINET-IO-Geräte werden mit MAC- und IP-Adresse adressiert. Jedes
Gerät besitzt eine weltweit eindeutige MAC-Adresse (6 Byte lange Ethernet-
Adresse): Die ersten drei Bytes legen die herstellerspezifische ID fest, die
übrigen drei Bytes bestimmen die fortlaufende Gerätenummer.
￫
Die MAC-Adresse ist auf dem Typenschild aufgedruckt.
In der Werkseinstellung ist die Funktion DHCP aktiviert.
PROFINET-Module besitzen konkrete Namen, so dass jedes I/O Device ein-
deutig innerhalb eines Projektes zugeordnet werden kann. Sämtliche I/O
Devieces innerhalb eines Projektes lassen sich über diesen Namen projektie-
ren. Eine Verbindung zur SPS ist nicht möglich, falls der Name falsch ist oder
eine fehlerhafte Konfiguration vorliegt, da die SPS das I/O Device im Netz-
werk über dessen Namen erkennt.
￫
Die IP-Adresse kann mit Hilfe eines Netzwerktools (z. B.
STEP 7/HW Konfiguration oder IPconfig der Fa. HMS) konfigu-
riert werden.
Die nachfolgende Anleitung beschreibt die Konfiguration der IP-Adresse des
Kommunikationsmoduls.
￫
Die Konfiguration erfolgt mit Hilfe der Software IPconfig.
Sie kann im Internet unter folgender Adresse heruntergeladen
werden:
Wählen Sie aus der Liste den Eintrag Support Tools.
▶
Stecken Sie das Modul in den Frequenzumrichter (￫ Abbildung 9,
Seite 17).
▶
Schließen Sie das Gerät PC- und netzwerkseitig an (Anschließen des
RJ45-Steckers ￫ Abbildung 13, Seite 20).
▶
Schalten Sie das Gerät ein.
▶

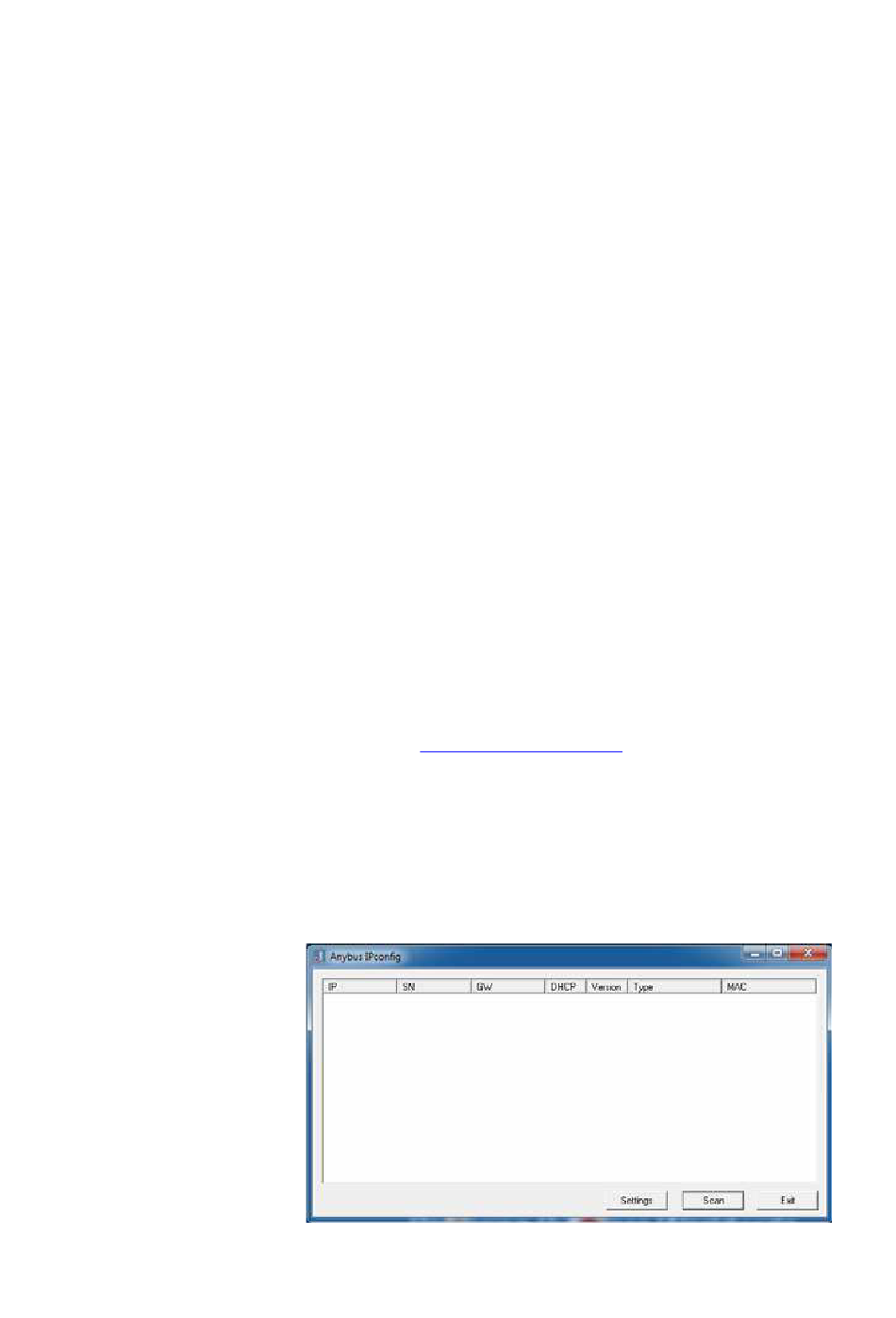

Rufen Sie das Programm IPconfig auf und klicken Sie auf Settings.
