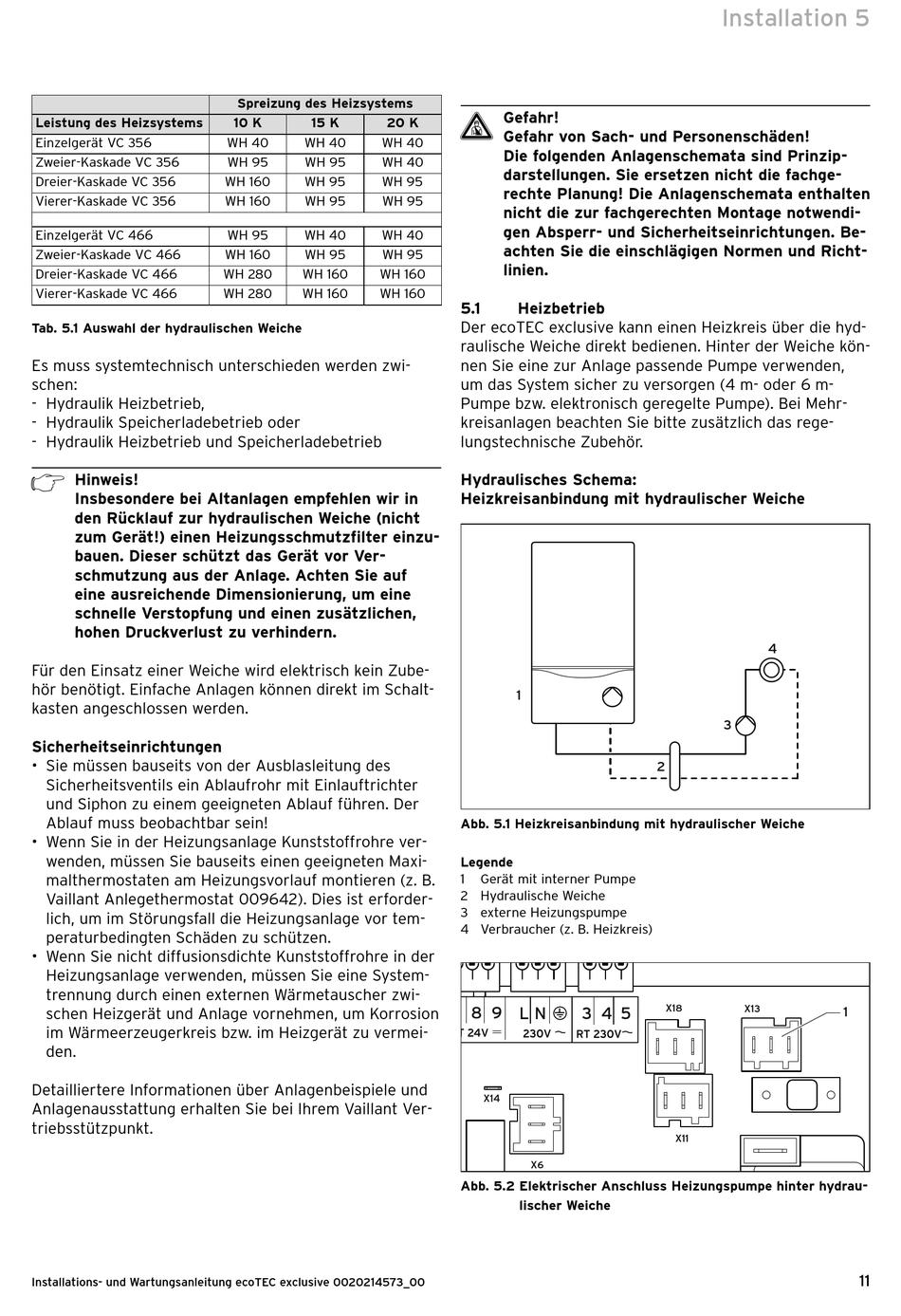

Leistung des Heizsystems
Einzelgerät VC 356
Zweier-Kaskade VC 356
Dreier-Kaskade VC 356
Vierer-Kaskade VC 356
Einzelgerät VC 466
Zweier-Kaskade VC 466
Dreier-Kaskade VC 466
Vierer-Kaskade VC 466
Tab. 5.1 Auswahl der hydraulischen Weiche
Es muss systemtechnisch unterschieden werden zwi-
schen:
- Hydraulik Heizbetrieb,
- Hydraulik Speicherladebetrieb oder
- Hydraulik Heizbetrieb und Speicherladebetrieb
Hinweis!
h
Insbesondere bei Altanlagen empfehlen wir in
den Rücklauf zur hydraulischen Weiche (nicht
zum Gerät!) einen Heizungsschmutzfilter einzu-
bauen. Dieser schützt das Gerät vor Ver-
schmutzung aus der Anlage. Achten Sie auf
eine ausreichende Dimensionierung, um eine
schnelle Verstopfung und einen zusätzlichen,
hohen Druckverlust zu verhindern.
Für den Einsatz einer Weiche wird elektrisch kein Zube-
hör benötigt. Einfache Anlagen können direkt im Schalt-
kasten angeschlossen werden.
Sicherheitseinrichtungen
• Sie müssen bauseits von der Ausblasleitung des
Sicherheitsventils ein Ablaufrohr mit Einlauftrichter
und Siphon zu einem geeigneten Ablauf führen. Der
Ablauf muss beobachtbar sein!
• Wenn Sie in der Heizungsanlage Kunststoffrohre ver-
wenden, müssen Sie bauseits einen geeigneten Maxi-
malthermostaten am Heizungsvorlauf montieren (z. B.
Vaillant Anlegethermostat 009642). Dies ist erforder-
lich, um im Störungsfall die Heizungsanlage vor tem-
peraturbedingten Schäden zu schützen.
• Wenn Sie nicht diffusionsdichte Kunststoffrohre in der
Heizungsanlage verwenden, müssen Sie eine System-
trennung durch einen externen Wärmetauscher zwi-
schen Heizgerät und Anlage vornehmen, um Korrosion
im Wärmeerzeugerkreis bzw. im Heizgerät zu vermei-
den.
Detailliertere Informationen über Anlagenbeispiele und
Anlagenausstattung erhalten Sie bei Ihrem Vaillant Ver-
triebsstützpunkt.
Installations- und Wartungsanleitung ecoTEC exclusive 0020214573_00
Spreizung des Heizsystems
10 K 15 K 20 K
WH 40 WH 40 WH 40
WH 95 WH 95 WH 40
WH 160 WH 95 WH 95
WH 160 WH 95 WH 95
WH 95 WH 40 WH 40
WH 160 WH 95 WH 95
WH 280 WH 160 WH 160
WH 280 WH 160 WH 160
Gefahr!
d
Gefahr von Sach- und Personenschäden!
Die folgenden Anlagenschemata sind Prinzip-
darstellungen. Sie ersetzen nicht die fachge-
rechte Planung! Die Anlagenschemata enthalten
nicht die zur fachgerechten Montage notwendi-
gen Absperr- und Sicherheitseinrichtungen. Be-
achten Sie die einschlägigen Normen und Richt-
linien.
5.1

Heizbetrieb

Der ecoTEC exclusive kann einen Heizkreis über die hyd-
raulische Weiche direkt bedienen. Hinter der Weiche kön-
nen Sie eine zur Anlage passende Pumpe verwenden,
um das System sicher zu versorgen (4 m- oder 6 m-
Pumpe bzw. elektronisch geregelte Pumpe). Bei Mehr-
kreisanlagen beachten Sie bitte zusätzlich das rege-
lungstechnische Zubehör.
Hydraulisches Schema:
Heizkreisanbindung mit hydraulischer Weiche
1
Abb. 5.1 Heizkreisanbindung mit hydraulischer Weiche
Legende
1 Gerät mit interner Pumpe
2 Hydraulische Weiche
3 externe Heizungspumpe
4 Verbraucher (z. B. Heizkreis)
8 9
L N 3 4 5
X14
X6
Abb. 5.2 Elektrischer Anschluss Heizungspumpe hinter hydrau-
lischer Weiche
Installation 5
4
3
2
X18 X13
X11
1
