2.2 Benutzeroberfläche
Die Eve Single gibt es in zwei verschiedenen Ausführungen: S-line mit Status-LED und Pro-line mit Farbdisplay. Bei beiden
Ausführungen wird der Nutzer mit Statusanzeigen über den Fortschritt des Ladevorgangs informiert.

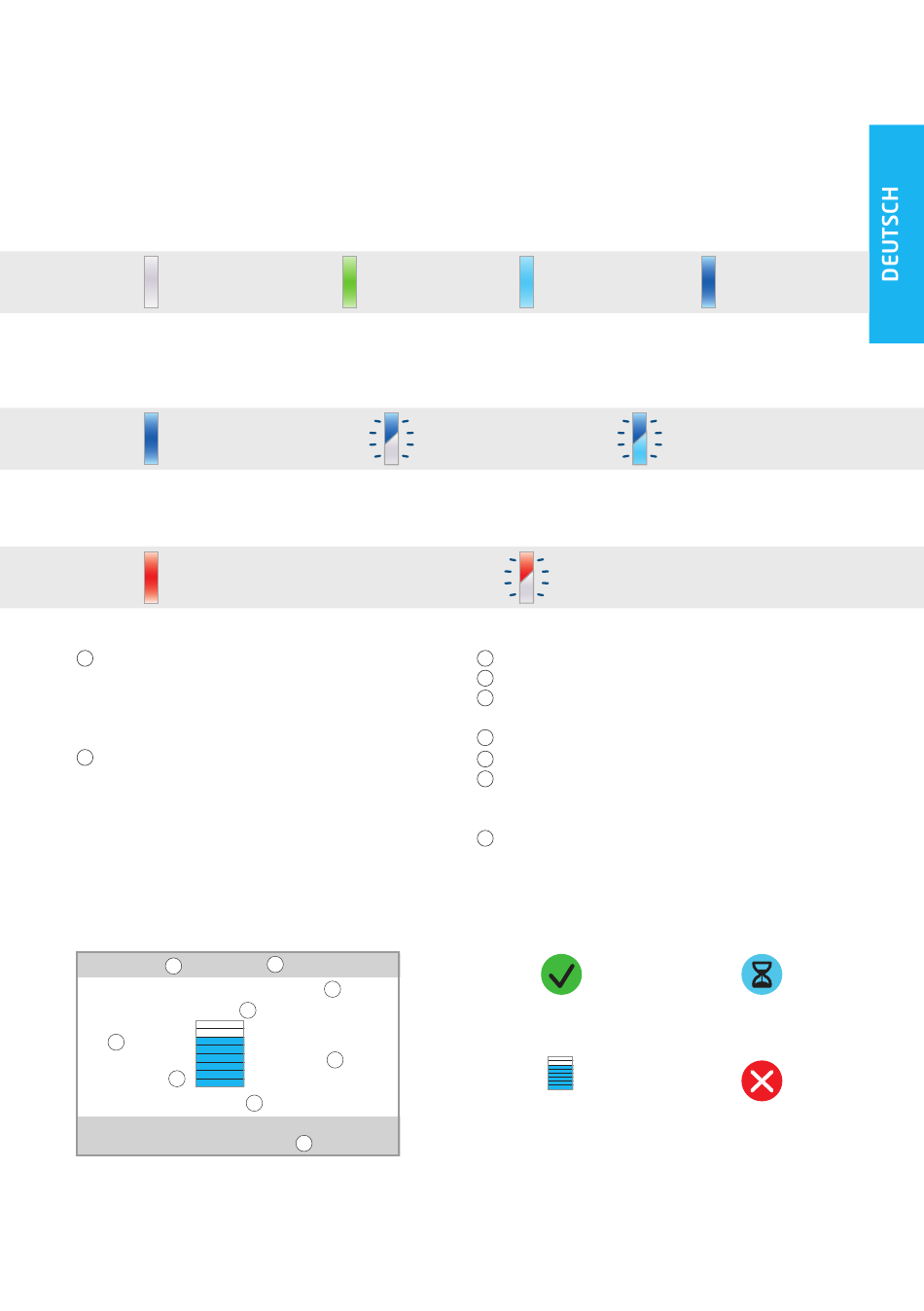

2.2.1 Statusanzeigen bei S-line-Modellen

Allgemeine Statusanzeige
Standby,
LED
betriebsbereit
Statusanzeigen bei intelligentem Laden (Lastausgleich)
Die Eve Single S-line zeigt aktivierte intelligente Ladefunktionen, z. B. Lastausgleich (für weitere Informationen
siehe Anhang B) auf folgende Weise an:
Lastausgleich deaktiviert
LED
Statusanzeige für Fehler
Jeder Benutzerfehler oder Defekt wird durch einen roten LED-Status angezeigt.
Die Ladestation hat einen Fehler
LED
erkannt. Kontaktieren Sie unsere
Serviceabteilung.

2.2.2 Statusanzeigen bei Pro-line-Modellen

Allgemeine Informationen zur Ladestation
Ladestations-ID: Die Identifizierung erfolgt durch
1
den Wiederverkäufer oder Betreiber des zentralen
Backend-Managementsystems. Mit dieser ID können
Sie beispielsweise einem Helpdesk mitteilen, für welche
Ladestation Sie Unterstützung benötigen.
Datum und Uhrzeit: Diese werden über ein
2
Wartungssystem (automatisch) eingestellt oder
anderenfalls während der Installation mithilfe der
Service Installer-Anwendung festgelegt. Wenn beim
Produkt keine Angaben zur aktuellen Uhrzeit vorliegen,
wird dieses Feld ausgeblendet.
Status- und Informationsfenster
Status- und Informationsfenster: Die Ladestation informiert
den Benutzer über den aktuellen Status
ALFEN
1
Ihr Fahrzeug wird geladen ...
22 kW
6
18,1 kW
5
22,67 kWh
4
01:23 h
Halten Sie die Ladekarte vor den
Leser, um anzuhalten
Abbildung 1: Display von Eve Single Pro-line während des
Ladevorgangs
Eve Single-Handbuch | Version 4.0 | Juni 2021
Ladekarte akzeptiert,
Kabel angeschlossen
Lastausgleich aktiviert:
reduziertes Laden
22-01-2019 12:30
2
3
7
8
9
Kommunikation
mit Fahrzeug
oder Ladevorgang
abgeschlossen
Die verwendete Ladekarte ist für das
Laden nicht zugelassen. Ladekabel
angeschlossen, aber es erfolgt keine
Ladung.
und reagiert auf vom Nutzer vorgenommene Handlungen.
Die folgenden Informationen sind verfügbar:
Statusinformationen
3
Statusanzeige (Symbole, siehe Abbildung 2)
4
Aktuelle Ladeleistung Richtung angeschlossenes
5
Fahrzeug
Maximale Ladeleistung des Ausgangs
6
Aktuelle Energieaufnahme bei der laufenden Transaktion
7
Dauer der aktuellen Transaktion
8
Hinweisfeld
An dieser Stelle werden Betriebshinweise angezeigt.
9
Wenn ein Fehler auftritt, werden ein Fehlercode und eine
Anweisung angezeigt (weitere Informationen finden Sie in
Anhang A).
Ladekarte akzeptiert,
Kabel angeschlossen
-- kW
-- kW
--,-- kWh
--,-- h
Ladevorgang aktiv, Anzeige
der Ladegeschwindigkeit
Abbildung 2: Symbole Statusanzeige
2. PRODUKT
Ladevorgang aktiv
Lastausgleich aktiviert:
Laden unterbrochen
Kommunikation mit
Fahrzeug oder Ladevorgang
abgeschlossen
Fehlermeldung mit
Fehlercode
