Wandmontage der Ladestation
1. Stellen Sie die Ladestation am gewählten Standort auf.
• Halten Sie 300 mm Freiraum rundum die Ladestation.
• Wählen Sie eine geeignete und ergonomische Höhe.
• Markieren Sie mit einem Bleistift und einer Wasser
waage die Ober- und Unterseite der Ladestation.
2. Entfernen Sie den Wandmontagerahmen von der
Rückseite der Ladestation.
3. Entfernen Sie die vordere Abdeckung und legen Sie
sie beiseite.
4. Lösen Sie die drei Torx T20-Schrauben des trans
parenten Unterbaus und nehmen Sie diese von
der Ladestation ab.*

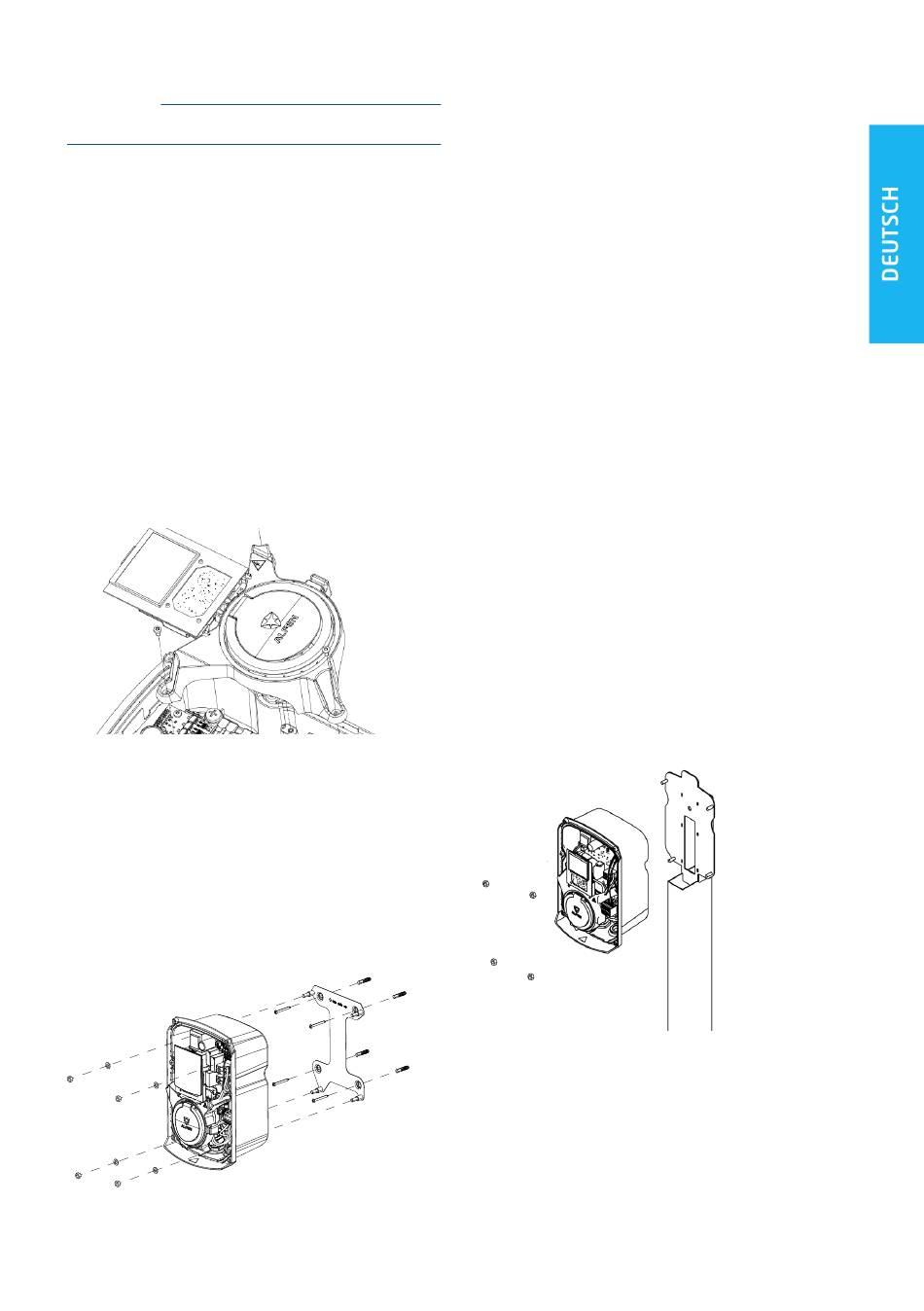

Abbildung 2: Transparenten Rahmen entfernen
* Modelle mit Display: Stecker des Displays abziehen.
5. Verwenden Sie den Rahmen zur Wandmontage als
Bohrschablone.
• Verwenden Sie eine Wasserwaage, um den Rahmen zur
Wandmontage zu positionieren.
• Markieren Sie die Bohrlöcher. Entfernen Sie den Rahmen
zur Wandmontage.
• Bohren Sie die markierten Löcher mit einem 5 mm Bohrer.
Abbildung 3: Installation der Wandmontage
Eve Single-Handbuch | Version 4.0 | Juni 2021
3. MONTAGE UND ANSCHLUSS
6. Installieren Sie den Rahmen zur Wandmontage.
• Verwenden Sie eine Wasserwaage und die
mitgelieferten 5 x 50 mm Dübel und Schrauben.
7. Markieren Sie mit Bleistift und Wasserwaage die
Position für die Löcher für die Schrauben und die
Verkabelung (Datenkabel) 5 cm unterhalb der
Wandmontage, Stromkabel 10 cm unterhalb der
Wandmontage). Verwenden Sie eine Wasserwaage.
8. Führen Sie das Strom- und UTP-Kabel ca. 50 cm
durch die Löcher.
9. Bestimmen Sie die Länge des Stromversorgungskabels.
• Halten Sie die Ladestation vorübergehend in ihrer
Installationsposition.
• Schneiden Sie das Netzkabel auf die richtige Länge.
• Den Draht abisolieren.
10. Halten Sie die Ladestation vorsichtig fest und führen
Sie das Strom- und Datenkabel durch die
Kabelverschraubung und Kabeltülle.
• Schrauben Sie die Kabelverschraubung ab und legen
Sie sie auf die Unterseite der Ladestation.
• Schneiden Sie die Datenkabeltülle auf den
Durchmesser des Datenkabels zu.
• Ziehen Sie das Netzkabel 30 cm in die Ladestation.
11. Befestigen Sie die Ladestation an der Wandmontage.
• Verwenden Sie für die Installation die
M8-Unterlegscheibe und die Mutter.
Installation an einer Montagesäule
Abbildung 4: Befestigung an der Montagesäule
1. Entfernen Sie vorsichtig den Rahmen von der Rückseite
des Gehäuses.
Er wird bei der Montage an der Montagesäule nicht benötigt.
2. Platzieren Sie die Eve Single über die Gewindeenden
der Montagesäule. Das Produkt wird zwar sofort
durch die Säule gestützt, aber halten Sie es dennoch
gut fest, um ein Herabfallen und Beschädigungen zu
vermeiden.
