3.9.2 Fester Ladekabelanschluss

• Schließen Sie die Drähte des festen Ladekabels an den
Anschlussblock an.
• Schließen Sie den Steuerstromanschluss (CP) an.

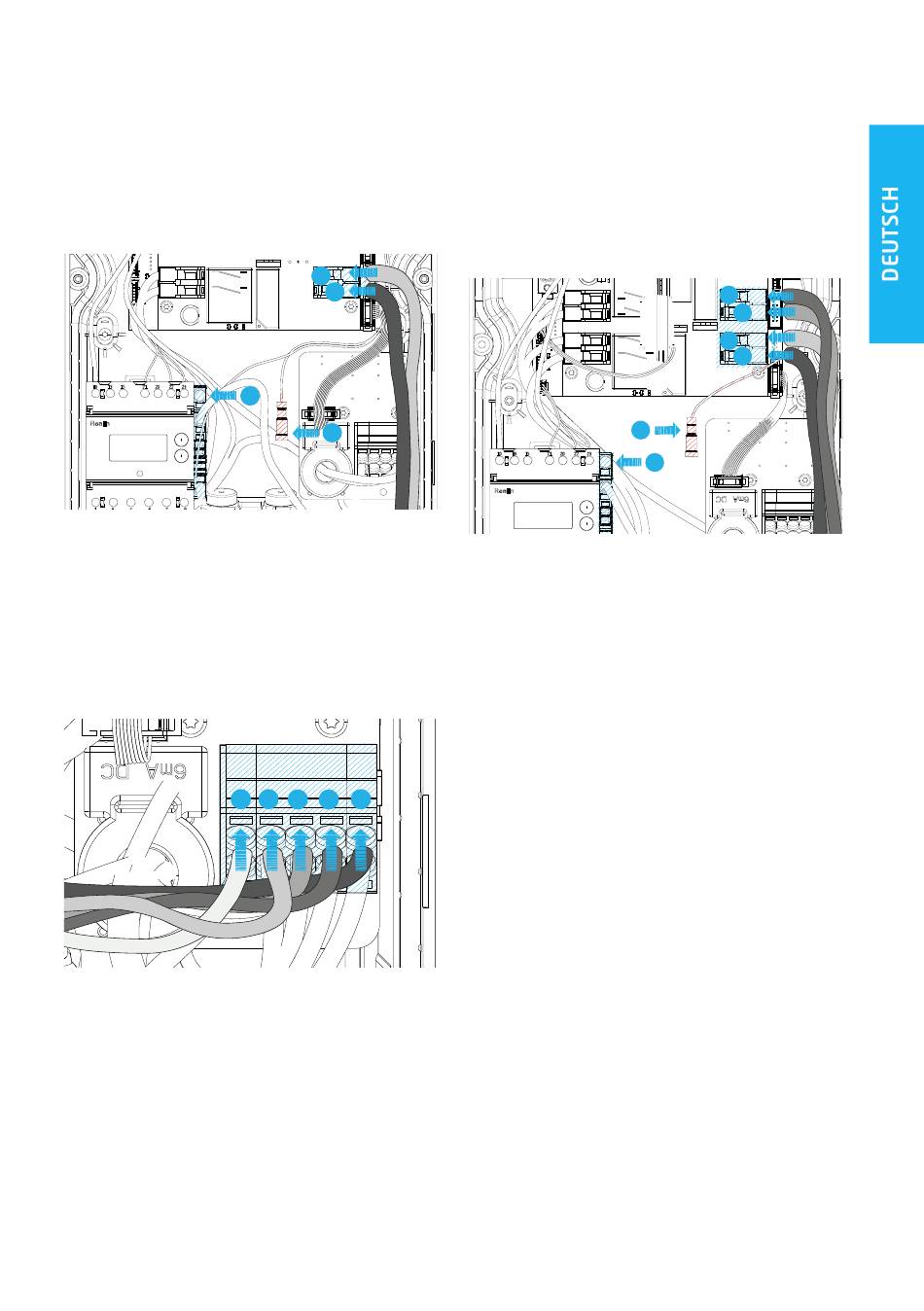

Abbildung 8: Elektrischer Anschluss festes Ladekabel, S-line/ Pro-line,
1-phasig
3.10 Elektrische Installation der Eve Single S-line
und Pro-line, 3-phasig

3.10.1 Stromversorgungsanschluss

• Schließen Sie die Stromversorgungskabel an den
Anschlussblock an.
PE L1 L2
Abbildung 9: Elektrischer Anschluss, S-line/Pro-line, 3-phasig
Eve Single-Handbuch | Version 4.0 | Juni 2021
L1
N
PE
CP
N
L3
3. MONTAGE UND ANSCHLUSS
3.10.2 Fester Ladekabelanschluss
• Schließen Sie die Drähte des festen Ladekabels an den
Anschlussblock an.
• Schließen Sie den Steuerstromanschluss (CP) an.
• Schließen Sie das PE-Kabel an die Klemme an.
CP
Abbildung 10: Elektrischer Anschluss festes Ladekabel, S-line/ Pro-
line, 3-phasig

Fertigstellen der Installation

• Ziehen Sie die Kabelverschraubung fest an, sodass
das Stromkabel und/oder Ladekabel kein Spiel mehr hat.
• Bringen Sie den transparenten Hilfsrahmen wieder an,
wenn Sie ihn abgenommen haben.
• Drücken Sie die Frontabdeckung wieder auf die
Ladestation.
• Schrauben Sie die Frontabdeckung mithilfe des
mitgelieferten Torx T20 Schraubenschlüssels an der
Ladestation fest. Verwenden Sie hierfür alle sechs
Schrauben.
L3
L2
L1
N
PE
23
