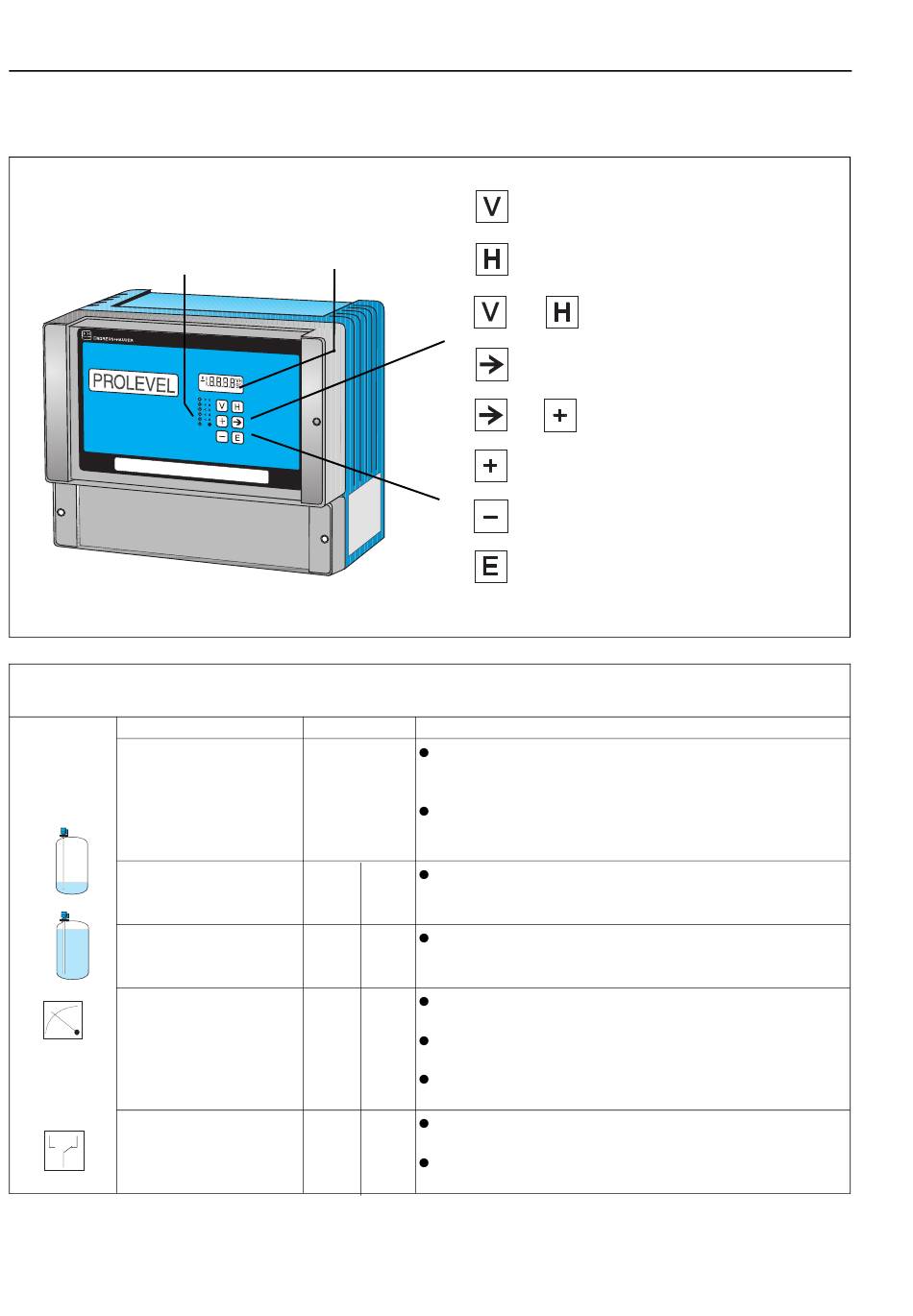

Standardabgleich
Standardabgleich
Bedienung
4 gelbe Relais-LEDs,
1 rote Störmelde-LED,
1 grüne Bereitschafts-LED
..Schneller Standardabgleich durch den Fachmann
Funktion
1 Reset Meßumformer
2 Leerabgleich*
3 Vollabgleich*
4 0/4 mA-Signal
5 Kanal 1
Relais 1a und 1b
Kanal 2
Relais 2a und 2b
* Kann in umgekehrter Reihenfolge erfolgen
LCD-Anzeige
Matrix
Vorgang
671 eingeben: »+« und »-«, ⇒ wählt Ziffernstelle an,
V9H5
»E« drücken, um Eingabe zu bestätigen,
- entfällt, falls entsprechend Abs. 4.1 in Betrieb genommen
Betriebsart eingeben: 0 = Kanal 1 + 2, 1 = Kanal 1,
2 = Kanal 2
»E« drücken, um Eingabe zu bestätigen
V0H1
V4H1
Behälter 0...40 % füllen (Sonde bedeckt),
Füllstand in %, m, ft usw. eingeben,
»E« drücken, um Eingabe zu bestätigen.
V0H2
V4H2
Behälter 60...100 % füllen (Sonde bedeckt),
Füllstand in %, m, ft usw. eingeben,
»E« drücken, um Eingabe zu bestätigen.
V0H3
V4H3
Eingabe 0 für 0...20 mA-, 1 für 4...20 mA-Signal,
»E« drücken, um Eingabe zu bestätigen.
V0H5
V4H5
Füllstand für 0/4 mA-Signal eingeben (falls nicht 0),
»E« drücken, um Eingabe zu bestätigen.
V0H6
V4H6
Füllstand für 20 mA-Signal eingeben (falls nicht 100),
»E« drücken, um Eingabe zu bestätigen.
V1H0
V5H0
Füllstand für Schaltpunkt eingeben,
»E« drücken, um Eingabe zu bestätigen.
V1H1
V5H1
Min.-/Max.-Sicherheit eingeben: 0 = min. 1 = max.,
»E« drücken, um Eingabe zu bestätigen.
Anwahl der vertikalen Matrixposition
Anwahl der horizontalen Matrixposition
+
Anwahl der Position V0H0
Anwahl der nächsten Ziffernstelle
+
Verschieben des Dezimalpunkts
Verändern des Zahlenwertes um +1
Verändern des Zahlenwertes um -1
Eingabe bestätigen
Prolevel FMC 662
Endress+Hauser
