Gerätebeschreibung und Bedienung
12
3.2.4 Installation
Das Kalibrierset kann bei zwei Messanordnungen eingesetzt werden:
• Vergleichsmessung im Bypass
• Direkte Vergleichsmessung
8
7
6

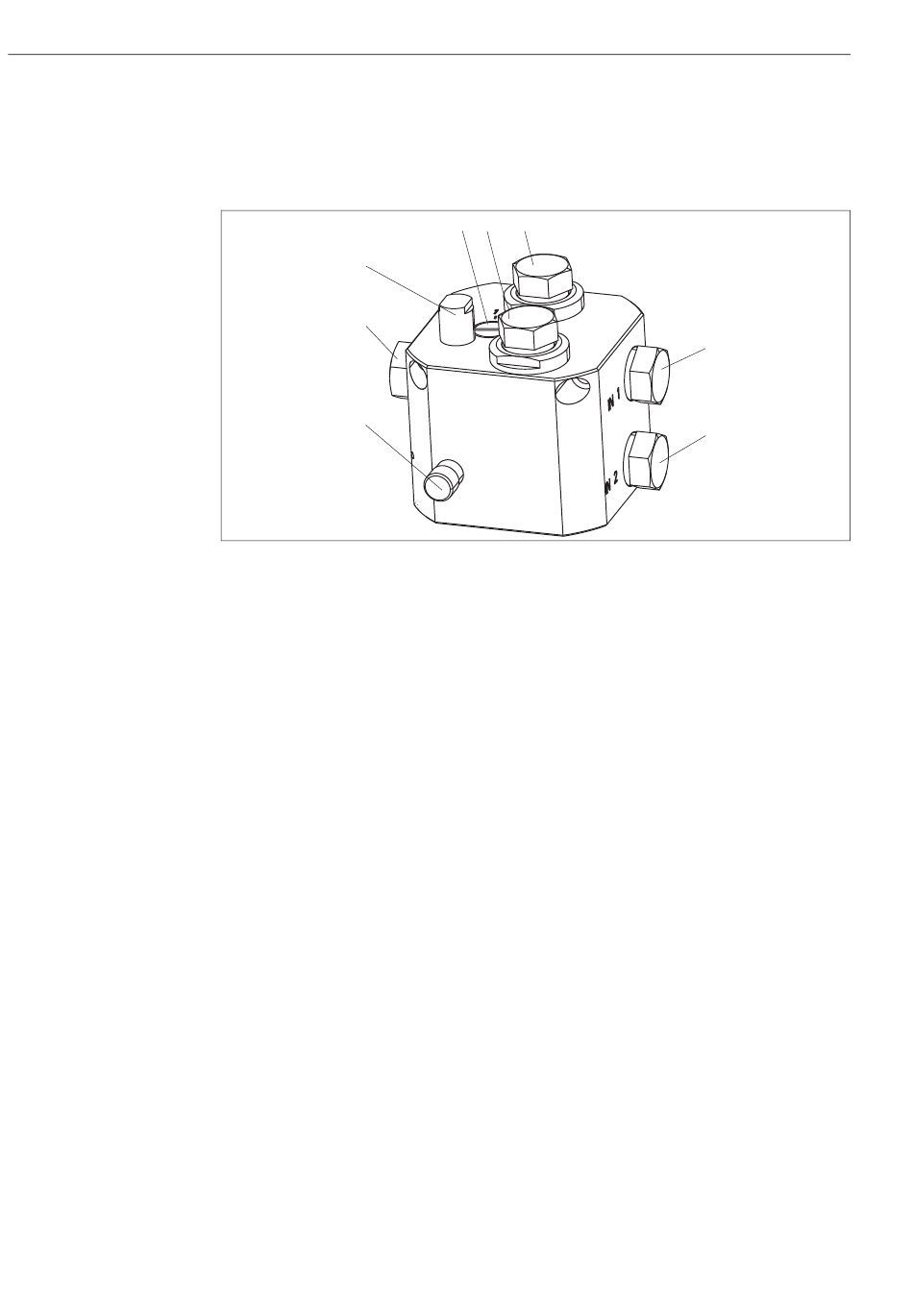

Abb. 11: Durchflussarmatur
1 Umschaltung Bypass (1) - Direkt (2)
2 Einbauplatz Leitfähigkeitssensor Kalibrierset
3 Einbauplatz Leitfähigkeitssensor Prozess
4 Zulauf für Bypassmessung
1 2 3
5 Zulauf für direkte Vergleichsmessung
6 Durchflussregulierventil
7 Ablauf
8 Durchflussüberwachung
Conducal CLY421
4
5
a0014030
